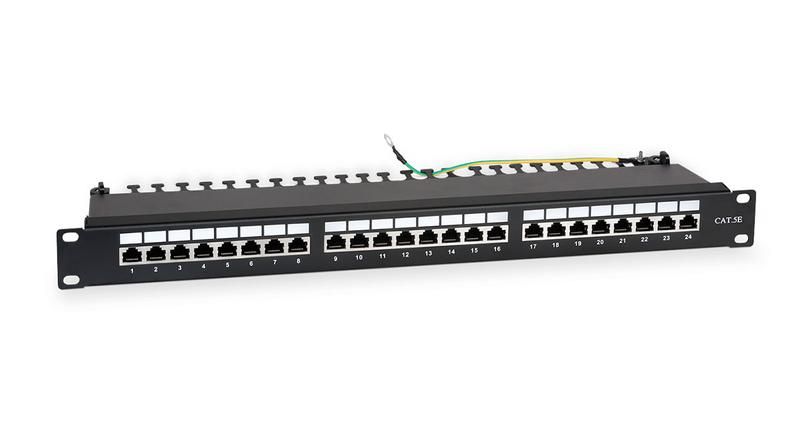

Патч-панель 19''''(1U) 24 порта RJ-45 полностью экранированная категория 5e Dual IDC цвет черный WRline '''' - WR-PL-24-C5E-SH-D 505210

Патч-панель WRline 505210 - это полностью экранированная коммутационная панель на 24 порта RJ45, предназначенная для надежного терминирования кабелей в структурированных кабельных системах. Установка в 19-дюймовые стойки, металлический корпус и двойная система IDC обеспечивают стабильную передачу сигналов даже в условиях высокой ЭМИ.

Назначение и область применения

Патч-панель WRline 505210 используется для организации и управления сетевыми соединениями внутри зданий. Подходит для терминирования кабелей категории 5e в структурированных кабельных системах (СКС): офисные сети, серверные комнаты, центры обработки данных, системы видеонаблюдения и телефонии. Применяется там, где важна защита от внешних электромагнитных помех - например, рядом с силовым оборудованием, частотными преобразователями или радиопередатчиками.

Технические характеристики

• Категория: Cat 5e - обеспечивает скорость передачи до 1 Гбит/с на расстоянии до 100 метров
• Количество портов: 24 × RJ45 - каждый порт имеет индивидуальную маркировку
• Экранирование: полное (S/FTP) - экран вокруг каждой пары и общий экран корпуса снижают влияние ЭМИ
• Высота: 1 U - совместима со стандартными 19-дюймовыми стойками
• Материал корпуса: сталь - прочная конструкция, устойчивая к механическим нагрузкам
• Цвет: черный - соответствует промышленному дизайну оборудования
• Рабочий температурный диапазон: от 0 до +50 C - допустимо использование в отапливаемых помещениях
• Способ монтажа: внутренняя установка - не предназначена для улицы или сырых сред
• Стандарты: ISO/IEC 11801, TIA/EIA-568, ГОСТ Р 28601, ГОСТ Р 53246 - соответствие международным требованиям к качеству передачи сигнала

Совместимость и монтаж

Патч-панель WRline 505210 устанавливается в 19-дюймовые телекоммуникационные стойки с помощью комплекта крепежа (4× M6 винт+шайба+гайка). Кабели подключаются с тыльной стороны через контакты Dual IDC - два типа разъемов для удобства монтажа: поддерживаются ножи 110 и Krone. Цветная маркировка и цифровые номера на контактной площадке позволяют точно следовать стандартам T568A и T568B. Передняя панель имеет места для этикеток, а задний организатор кабелей (в комплекте) упрощает укладку и предотвращает перегибы.

Безопасность и стандарты

Патч-панель WRline 505210 соответствует всем основным нормативам для структурированных кабельных систем: ISO/IEC 11801, TIA/EIA-568, ГОСТ Р 28601 и ГОСТ Р 53246. Это гарантирует совместимость с другим оборудованием, стабильность передачи данных и безопасность при работе в закрытых помещениях. Полное экранирование защищает от внешних помех, но требует правильного заземления всей системы - без него эффект защиты будет снижен.

Преимущества

• Полная экранированная конструкция минимизирует влияние ЭМИ - особенно важно в промышленных и плотно укомплектованных серверных
• Dual IDC - возможность работы с двумя типами ножей (110/Krone) повышает универсальность для мастеров
• Металлический корпус усиливает жесткость и способствует эффективному заземлению
• Фронтальная нумерация и поля для маркировки ускоряют обслуживание и диагностику
• Съемный задний организатор кабелей снижает риск повреждения изоляции при укладке

Ограничения применения

• Не предназначена для наружной установки - температурный диапазон 0…+50 C исключает работу на холоде или в условиях повышенной влажности
• Требует обязательного заземления всего канала - без этого экранирование не работает
• Подходит только для экранированных кабелей Cat 5e S/FTP; применение с неэкранированными кабелями сводит на нет преимущество панели
• Не поддерживает PoE++ (IEEE 802.3bt) выше 60 Вт - ограничено тепловыделением и материалами контактов

Примеры использования

• Центральный коммутационный щит в офисном здании - связь между этажами и отделами
• Серверная с несколькими стойками - точечное подключение хостов, NAS, IP-камер
• Производственный цех с частотниками и приводами - защита от помех от двигателей
• Объекты с высокой плотностью кабелей - медицинские учреждения, колл-центры, учебные классы

Практические советы

• Перед монтажом проверьте, что используемые кабели - экранированные (S/FTP); иначе вы платите за функциональность, которую не получите
• Заземляйте панель через раму стойки - используйте медную перемычку от корпуса панели к шасси стойки
• Используйте съемный организатор кабелей - он экономит время и снижает вероятность перегибов при затяжке
• Не перегружайте порты - максимальная нагрузка на один порт - 1 Gbps; для 10G потребуется Cat 6a
• При замене или ремонте сохраняйте порядок маркировки - это ускоряет поиск неисправностей
