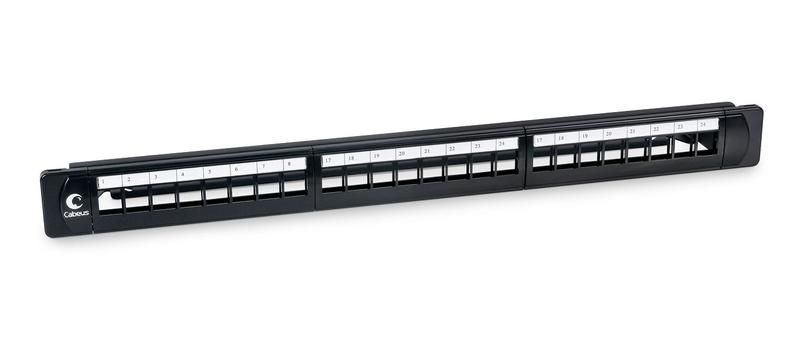

Модульная патч-панель 19" 24 порта 1U для неэкранированных модулей с задним кабельным организатором (без модулей) | 7956c Cabeus PLB-24

Модульная патч-панель Cabeus plb-24 - это компактный коммутационный узел на 1U, рассчитанный на установку 24 неэкранированных модулей Keystone. Подходит для организации кабельной инфраструктуры в серверных помещениях, офисных сетях и телекоммуникационных стойках.

Назначение и область применения

Патч-панель Cabeus plb-24 используется для терминализации горизонтальных кабелей категории Cat5e/Cat6 и последующего подключения к оборудованию через коммутационные шнуры. Она служит центральным узлом распределения сигналов в структурированных кабельных системах (СКС): между switch’ами, маршрутизаторами, серверами и рабочими местами. Применяется в офисах, дата-центрах, учебных заведениях и на производствах, где требуется гибкая и надёжная проводка.

Технические характеристики

• Формат: 19 дюймов, высота 1 U
• Количество портов: 24
• Тип модулей: неэкранированные Keystone (RJ45)
• Расположение портов: фронтальное, с нумерацией
• Организация кабелей: задний кабельный организатор (для прокладки и фиксации кабелей с тыльной стороны)
• Материал корпуса: пластик с металлическими направляющими для крепления в стойке

Совместимость и монтаж

Патч-панель Cabeus plb-24 совместима со всеми стандартными неэкранированными модулями Keystone RJ45, которые можно вставлять вручную без инструментов. Устанавливается в любую 19-дюймовую стойку или шкаф с соответствующими крепёжными отверстиями. Для монтажа используйте стандартные крепёжные планки (входят в комплект стойки, не входят в комплект патч-панели). Кабели заводятся сзади, фиксируются в организаторе, затем протягиваются вперёд и терминализируются в модули. Нумерация портов на передней панели упрощает идентификацию соединений.

Преимущества

• Гибкость: возможность замены модулей при необходимости (например, переход с RJ45 на SFP+ или другие типы)
• Удобство обслуживания: задний организатор снижает запутанность кабелей и улучшает воздушный поток в стойке
• Чёткая маркировка: нумерация портов позволяет быстро находить нужное соединение
• Экономия места: занимает всего 1U, что важно при плотной компоновке оборудования

Ограничения применения

• Не поддерживает экранированные модули (S/FTP, FTP) - для них нужны патч-панели с заземлением
• Не предназначен для работы с оптоволокном - требует медных кабелей Cat5e/Cat6
• Не имеет встроенных модулей - необходимо докупать отдельно Keystone-модули
• Не рекомендуется для открытых помещений без защиты от пыли и влаги - IP-защита не предусмотрена

Примеры использования

• Подключение компьютеров и телефонов к коммутатору в офисе
• Централизация кабелей от рабочих мест в телекоммуникационном шкафу
• Интерконнект между серверами и сетевым оборудованием в малом дата-центре
• Перестройка сети без перепайки - просто меняются шнуры и модули

Практические советы

• Выбирайте модули Keystone с подходящей скоростью (Cat6 для Gigabit, Cat6A для 10Gbps)
• При прокладке кабелей соблюдайте радиус изгиба не менее 4× диаметра кабеля
• Заполните все 24 слота сразу, чтобы избежать переключения кабелей при будущем расширении
• Используйте цветовые метки на шнурах и модулях для быстрой диагностики
• Проверьте посадочные размеры вашей стойки - 19" - стандарт, но глубина и шаг креплений могут отличаться
