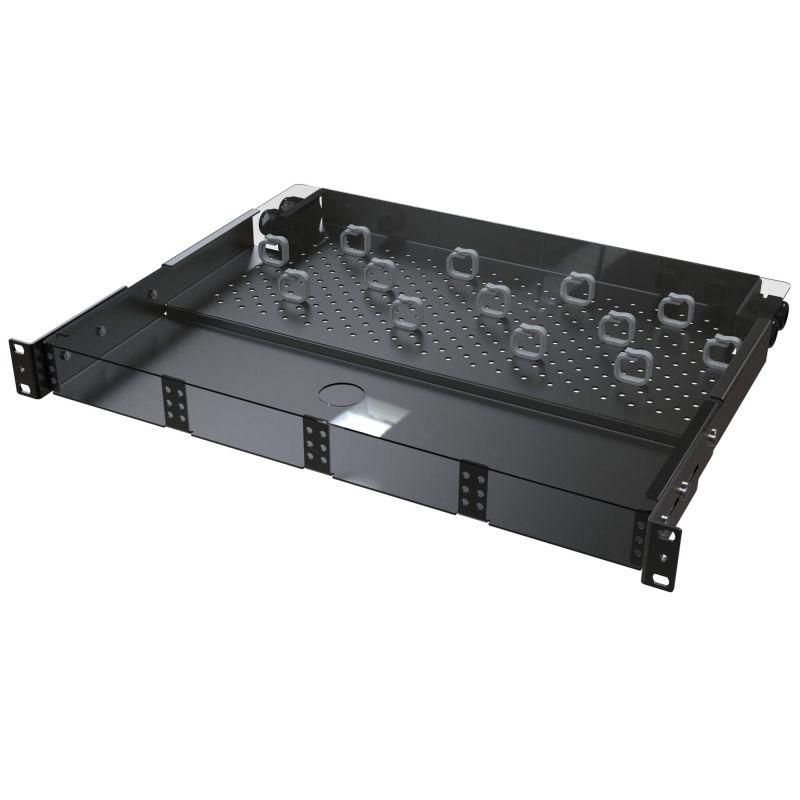

Оптическая патч-панель для установки 4 претерминированых кассет или адаптерных планок, 1U, черная | RNMTP1U4M DKC ДКС

Патч-панель оптическая для установки 4 претерминированных кассет или адаптерных планок, 1U, черная от DKC IT (арт. RNMTP1U4M) предназначена для организации и коммутации оптоволоконных соединений в телекоммуникационных шкафах. Компактная конструкция 1U позволяет эффективно использовать место в 19-дюймовой стойке, обеспечивая доступ к 48 точкам подключения через предварительно подготовленные модули.

Назначение и область применения

Патч-панель оптическая для установки 4 претерминированных кассет или адаптерных планок, 1U, черная применяется в центрах обработки данных, сетях связи, системах видеонаблюдения и других объектах, где требуется надёжная и компактная организация оптических линий. Подходит для монтажа в серверных помещениях, распределительных щитах и на базовых уровнях сети.

Технические характеристики

• Габариты: 1U (44,5 мм высота), совместима с 19-дюймовыми стойками
• Количество модулей: 4 (можно установить 4 полноразмерные кассеты или 8 половинных)
• Количество разъёмов: 48 (по 12 на каждую кассету)
• Количество адаптеров: 48 (SC/LC/FC/ST - тип зависит от установленных кассет)
• Наличие пигтейла: да (внутренние соединения уже терминированы)
• Материал корпуса: прочный пластик, цвет - чёрный
• Закрывается прозрачной пластиковой крышкой для визуального контроля
• Имеет задний организатор кабелей для управления запасом длины

Совместимость и монтаж

Патч-панель оптическая для установки 4 претерминированных кассет или адаптерных планок, 1U, черная (RNMTP1U4M) монтируется в 19-дюймовые стойки с фронтальным доступом. Установка выполняется за счёт стандартных крепёжных выступов на боковых стенках. Кассеты и адаптерные планки вставляются с лицевой стороны - для замены или обслуживания не требуют демонтажа всей панели. Для фиксации сплайс-кассет RNSPLICES, RNSPLICE или RNSPLICEXS внутри корпуса предусмотрены специальные направляющие. Заглушки RNMTP1UZP и RNMTPHUZP позволяют закрыть неиспользуемые слоты, сохраняя эстетику и защиту от пыли.

Преимущества

• Уже претерминированные кассеты снижают время монтажа и исключают ошибки при сварке
• Фронтальная установка и извлечение кассет ускоряет обслуживание
• Задний организатор кабелей предотвращает перегибы и пережимы
• Прозрачная крышка позволяет контролировать состояние портов без вскрытия
• Поддерживает гибкую конфигурацию: можно смешивать полноразмерные и половинные модули

Ограничения применения

• Не предназначен для наружной установки - отсутствует защита IP
• Работает только с одноволоконными или многоволоконными кассетами, совместимыми с форматом 1H/1/2H
• Не поддерживает активную электронику - только пассивные оптические интерфейсы
• Максимальная нагрузка на кабель - до 48 волокон; превышение требует другой модели

Примеры использования

• Центр обработки данных: коммутация между серверами и коммутаторами через LC-адаптеры
• Система видеонаблюдения: сбор сигналов с камер на оптическом канале
• Оптический трекинг в производстве: связь между датчиками и контроллерами
• Общественные здания: распределение сигнала по этажам через оптические кассеты

Практические советы

• Перед монтажом проверьте соответствие типа адаптеров (LC, SC и т.д.) вашим патч-кордам
• Используйте кабельный организатор RNMTPFRORG1U для защиты патч-кордов на передней панели - это продлит срок службы
• При использовании половинных кассет (1/2 HU) соблюдайте равномерное распределение нагрузки по слотам
• Не затягивайте кабели слишком сильно - даже претерминированные системы чувствительны к радиусу изгиба
• Для долгосрочного хранения запасных кассет используйте оригинальные заглушки RNMTP1UZP/RNMTPHUZP
