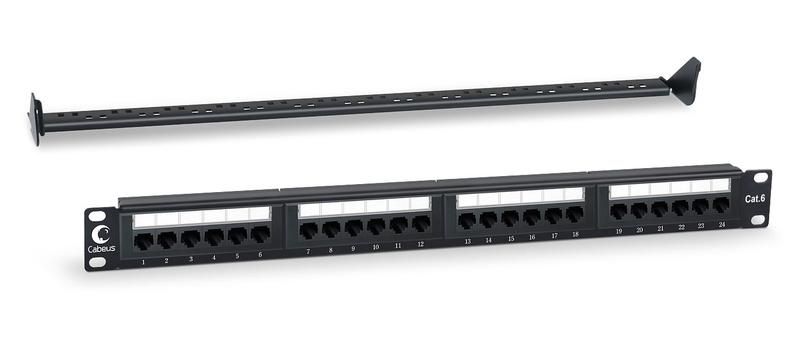

Патч-панель PL-24-Cat.6-Dual IDC 19 (1U), 24 порта RJ-45, категория 6, Dual IDC, с задним кабельным организатором - 7128c Cabeus

Патч-панель Cabeus 7128c (PL-24-CAT.6-DUAL) - это компактный коммутационный модуль на 1U для организации сетевых соединений в 19-дюймовой стойке. Подходит для терминализации кабелей Cat.6 и быстрой перепрограммки портов через patch-cord.

Назначение и область применения

Патч-панель Cabeus 7128c используется для централизованного подключения и распределения сетевых кабелей в структурированных кабельных системах (СКС). Применяется в серверных помещениях, офисных сетях, телекоммуникационных шкафах и на объектах с высокой плотностью точек доступа. Обеспечивает надёжную физическую связь между активным оборудованием (коммутаторами, маршрутизаторами) и рабочими местами.

Технические характеристики

• Формат: 19 дюймов, 1U (высота 44,45 мм)
• Количество портов: 24 × RJ-45
• Категория: Cat.6 - обеспечивает пропускную способность до 250 МГц и скорость передачи до 10 Гбит/с на расстоянии до 55 м
• Тип контактов: Dual IDC - два набора контактных площадок на одном корпусе, поддерживают стандартизированную раскладку T568A и T568B
• Метод подключения: 110-style - совместим с инструментами 110 и Krone
• Угол расположения ножей: 45° - снижает переходное затухание и улучшает качество сигнала
• Задний кабельный организатор: встроенная система фиксации и управления кабелями сзади панели
• Экранирование: неэкранированная (UTP) - для сред без сильных помех
• Цветовая маркировка: на тыльной стороне - цветовые метки для обоих стандартов (T568A/B)
• Номерация портов: пронумерованы на лицевой панели для удобства идентификации

Совместимость и монтаж

Патч-панель Cabeus 7128c монтируется в любую стандартную 19-дюймовую стойку или шкаф с глубиной, достаточной для размещения кабелей. Крепление осуществляется через боковые направляющие с защёлками. Для подключения кабелей используются инструменты 110 или Krone - они входят в базовый набор монтажника. Установка выполняется в следующем порядке:

1. Закрепить панель в стойке
2. Протянуть кабели из рабочих зон к задней части панели
3. Зафиксировать кабели в заднем организаторе
4. Обжать каждый проводник в соответствующий контакт (по T568A или T568B - выбирать единый стандарт для всей системы)
5. Подключить patch-cords с лицевой стороны к коммутатору

Рекомендуется соблюдать радиус изгиба кабеля не менее 4× диаметра кабеля (≈16–20 мм для Cat.6).

Преимущества

• Dual IDC позволяет использовать один и тот же корпус для двух вариантов распиновки - экономит место и упрощает замену схемы
• Угол ножей 45° повышает стабильность передачи сигнала, особенно важен для Gigabit Ethernet и выше
• Встроенный кабельный организатор предотвращает запутывание и снижает механическое напряжение на контактах
• Чёткая нумерация портов ускоряет диагностику и обслуживание
• Стандартный формат 1U - легко интегрируется в существующие стойки

Ограничения применения

• Не подходит для помещений с высоким уровнем ЭМИ - отсутствие экранирования делает её чувствительной к внешним помехам
• Не рекомендована для использования вне закрытых шкафов - не имеет защиты IP
• Не предназначена для частого переподключения кабелей сзади - контакты рассчитаны на однократную или редкую перезапайку
• Требует качественного обжима - плохая затяжка ножей вызывает потери сигнала и перебои

Примеры использования

• Центральный коммутационный щит в офисном здании - подключение всех рабочих мест к core-switch’у
• Серверная комната - организация связи между серверами, NAS и верхнеуровневыми коммутаторами
• Объекты с изменяемой топологией - возможность быстро менять маршруты через patch-cord без перепрограммирования оборудования
• Аудио-визуальные системы - подключение камер, интеркомов, проекторов к центральной сети

Практические советы

• Выбирайте один стандарт (T568A или T568B) и используйте его последовательно во всей системе - смешивание вызывает ошибки соединения
• Перед обжимом проверьте целостность жил кабеля - повреждённые провода снижают класс Cat.6 до Cat.5e
• Используйте кабели с медными жилами (не алюминием) - гарантируют соответствие спецификациям Cat.6
• Не перегружайте задний организатор - более 24 кабелей могут деформироваться и давить на контакты
• При тестировании сети используйте калиброванный кабельный анализатор - он покажет реальную производительность патч-панели Cabeus 7128c
