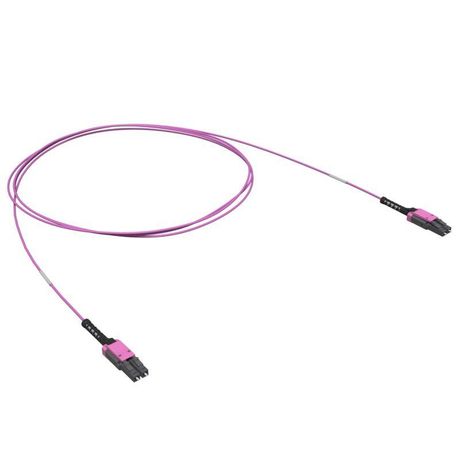

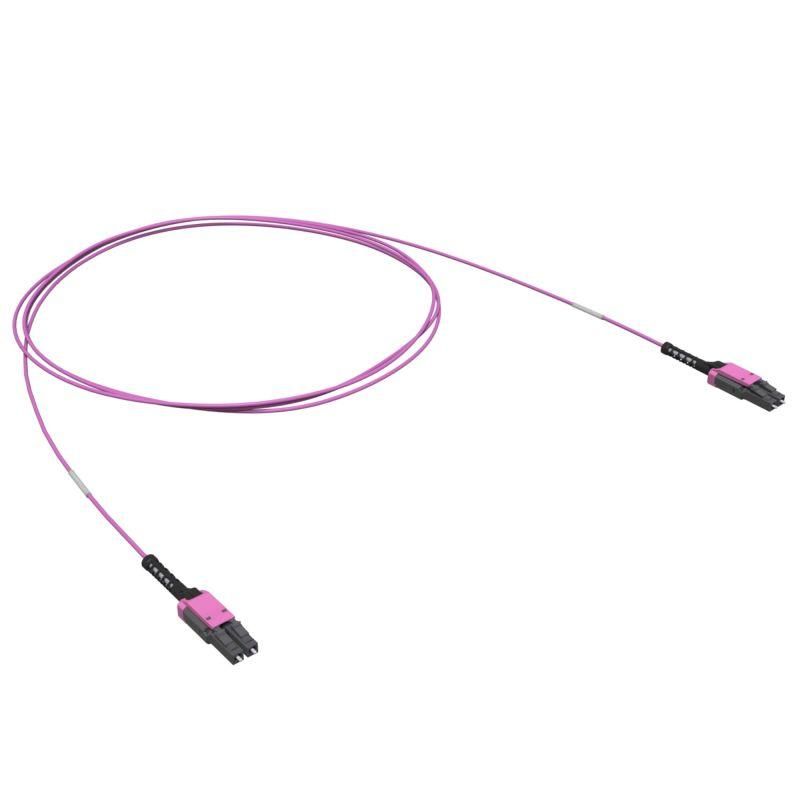

Патч-корд оптический 2ОВ 50/125 OM4. LC Dupleх Uniboot/LC Uniboot. 1м (предустановленная конфигурация: тип полярности - прямая А/B B/A) RNPCUL4AB01 ДКС

Оптоволоконный патч-корд DKC IT rnpcul4ab01 - это двухволоконный соединительный кабель стандарта OM4 с коннекторами LC Duplex Uniboot, предназначенный для передачи данных на скорости до 10–100 Гбит/с в центрах обработки данных, телекоммуникационных стойках и сетях высокой плотности. Название, бренд и артикул указаны на корпусе и упаковке - важно проверить совпадение при заказе.

Назначение и область применения

Оптоволоконный патч-корд DKC IT rnpcul4ab01 используется для соединения активного оборудования - коммутаторов, серверов, маршрутизаторов - между собой или с распределительными панелями. Подходит для высокоскоростных сетей: 10G, 40G, 100G Ethernet, Fibre Channel, InfiniBand. Применяется в центрах обработки данных, офисных сетях, системах видеонаблюдения с высокой пропускной способностью. Благодаря технологии Uniboot, идеально подходит для установки в плотно заполненных стоек и панелях с малым зазором между портами.

Технические характеристики

• Тип волокна: OM4, 50/125 мкм - обеспечивает высокую пропускную способность и дальность передачи (до 550 м при 10 Gbps).
• Количество волокон: 2 (дуплекс) - два отдельных канала для передачи и приёма сигнала.
• Тип коннекторов: LC Duplex Uniboot - компактные, двойные коннекторы с единым основанием, снижают нагрузку на панели.
• Тип полировки: UPC (Ultra Physical Contact) - минимизирует потери сигнала за счёт точной полировки поверхности.
• Цвет оболочки: лиловый / фиолетовый - цветовая маркировка соответствует стандарту TIA-598 для OM4-кабелей.
• Длина: 1 метр - оптимальна для краткосрочных соединений внутри стойки или между соседними устройствами.
• Наружный диаметр кабеля: 3,0 мм - жестче, чем у одноволоконных аналогов, но обеспечивает прочность и защиту.
• Диаметр фуркационных трубок: 2,0 мм - внутренние каналы для защиты волокон, обеспечивают гибкость при изгибах.
• Тип полярности: A/B – B/A - перекрёстная (cross-over) полярность, необходима для прямого соединения двух одинаковых портов (например, switch-to-switch).

Совместимость и монтаж

Коннекторы LC Duplex Uniboot совместимы со всеми стандартными LC-портами на оборудовании и панелях. Уникальная конструкция Uniboot позволяет вставлять оба коннектора в одном направлении - это экономит место в панелях с высокой плотностью портов. Монтаж выполняется путём простого введения коннекторов в порты; фиксация происходит автоматически. Для отключения используйте технологию Push-Pull - достаточно слегка надавить на рычаг, чтобы освободить коннектор без усилий. Не рекомендуется использовать силу при подключении - это повредит контакты. Обращайте внимание на правильную ориентацию полярности: A/B – B/A требует именно такого типа соединения, иначе сигнал не пройдёт.

Безопасность и стандарты

Оптоволоконный патч-корд DKC IT rnpcul4ab01 соответствует требованиям TIA-568-C.3, IEC 60793-2-50 и ISO/IEC 11801 для класса OM4. Конструкция выполнена из материалов, безопасных для эксплуатации в закрытых помещениях. Отсутствие металлических элементов исключает риск короткого замыкания и помех. Не содержит опасных веществ согласно RoHS. Работает при температуре от -20C до +70C.

Преимущества

• Высокая пропускная способность благодаря стандарту OM4 - поддержка 100G на расстоянии до 150 м.
• Компактная конструкция Uniboot - меньше занимает места в панелях, проще укладывать в трассах.
• Технология Push-Pull - быстрое и комфортное подключение даже при ограниченном доступе.
• Чёткая цветовая маркировка (фиолетовый) - легко отличается от других типов волокон (например, OM3 - оранжевый, OS2 - жёлтый).
• Перекрёстная полярность A/B – B/A - решает задачу прямого соединения без необходимости адаптеров или перепайки.

Ограничения применения

Не предназначен для использования вне помещений - отсутствует защита от влаги и механических воздействий. Не следует применять в условиях постоянного изгиба радиусом менее 30 мм - это вызывает повышенные потери сигнала. Не работает с коннекторами APC (не имеет зелёного колпачка); попытки подключения к APC-портам приведут к значительному ослаблению сигнала. Не подходит для длинных трасс - максимальная эффективная длина для 100G составляет 150 м, для более длинных соединений требуется другой тип кабеля или активное оборудование.

Примеры использования

• Подключение сервера к верхнему коммутатору в стойке 1U/2U.
• Межкоммутационные связи между свичами в spine-leaf архитектуре.
• Соединение SFP+ модулей в центре обработки данных.
• Интеграция в панели с высокой плотностью портов (например, MTP/MPO переходники).

Практические советы

• Проверьте полярность перед установкой: если вы подключаете два одинаковых устройства (switch–switch), нужна именно модель A/B – B/A. Для server–switch - обычно требуется A/B – A/B.
• Не допускайте перегибов кабеля - минимальный радиус изгиба 30 мм. Используйте кабельные органайзеры.
• При многократных подключениях следите за состоянием коннекторов: грязь или царапины на феруле снижают качество сигнала. Чистите только специальными средствами.
• Убедитесь, что ваше оборудование поддерживает LC-коннекторы - некоторые старые модели используют SC или ST.
• Артикул rnpcul4ab01 - уникален для этой конкретной конфигурации. Не путайте с другими вариантами: например, без Uniboot, с другим цветом или полярностью.
