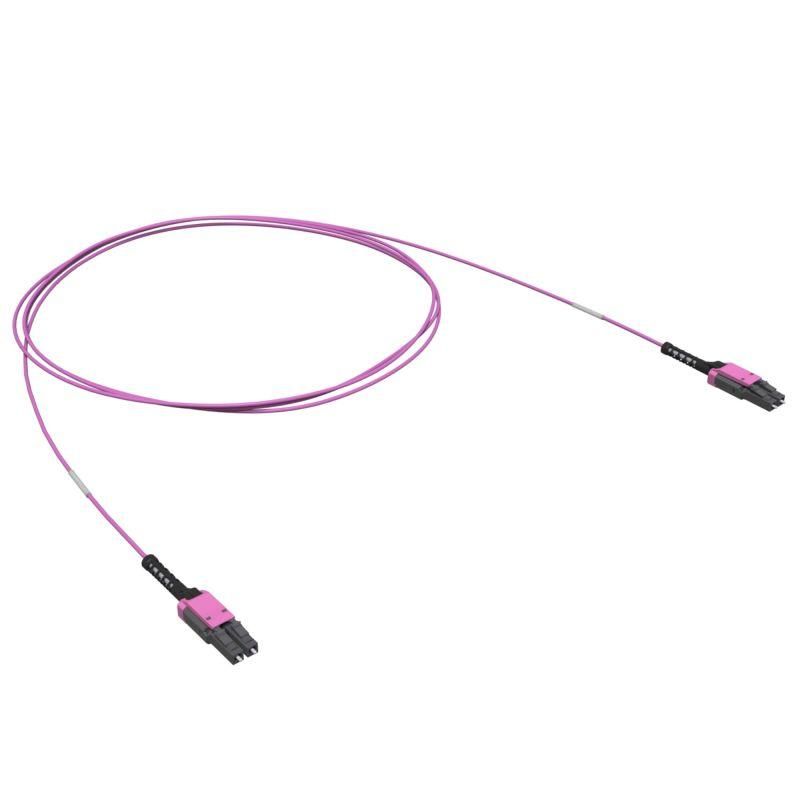

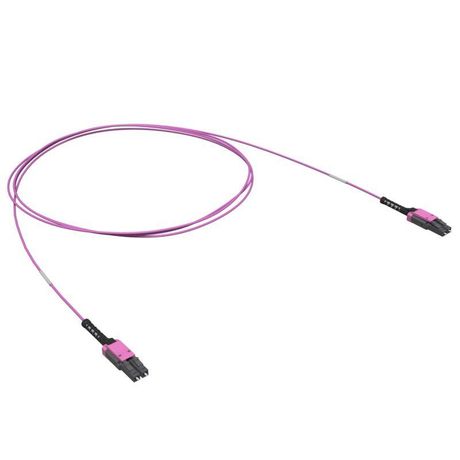

Патч-корд оптический 2ОВ 50/125 OM4. LC Dupleх Uniboot/LC Uniboot. 5м - RNPCUL4AB05 ДКС

Патч-корд 2ОВ 50/125 OM4, LC Duplex Uniboot/LC Duplex Uniboot, 5м от бренда DKC IT - это соединительный оптический кабель для передачи данных на больших скоростях в локальных сетях. Артикул rnpcul4ab05 предназначен для быстрого подключения оборудования в центрах обработки данных, серверных и телекоммуникационных помещениях.

Назначение и область применения

Патч-корд 2ОВ 50/125 OM4 используется для соединения активного оборудования - коммутаторов, маршрутизаторов, серверов, оптических приемопередатчиков - между собой или с распределительными панелями. Подходит для высокоскоростных сетей: 10G, 40G, 100G Ethernet, Fibre Channel. Применяется в центрах обработки данных, офисных сетях, системах видеонаблюдения и телекоммуникациях, где требуется надежная и компактная оптоволоконная связь.

Технические характеристики

• Тип волокна: OM4, 50/125 мкм - обеспечивает высокую пропускную способность и дальность до 550 м при 10 Гбит/с
• Количество волокон: 2 (дуплекс)
• Тип коннекторов: LC Duplex Uniboot - два коннектора в одном корпусе, экономят место в панелях
• Полярность: A-B (прямая) - совместим с большинством современных систем
• Цвет оболочки: лиловый/фиолетовый - стандартизирован для OM4, упрощает идентификацию
• Цвет коннекторов: лиловый - соответствует типу волокна OM4
• Длина кабеля: 5 м
• Наружный диаметр кабеля: 3,0 мм - гибкий, легко прокладывается в ограниченном пространстве
• Диаметр фуркационных трубок: 2,0 мм - защищают волокна при изгибе
• Длина хвостов: 1 м - без шага, обеспечивают свободное перемещение коннекторов
• Технология: Push-Pull - легкое подключение и отключение даже в плотно заполненных панелях
• Тип кабеля: разъединительный - можно использовать как готовый модуль, без необходимости терминирования на месте

Совместимость и монтаж

Патч-корд 2ОВ 50/125 OM4, LC Duplex Uniboot/LC Duplex Uniboot, 5м совместим с любыми устройствами, имеющими LC-порт. Коннекторы Uniboot позволяют подключать два волокна одним движением, что особенно важно при работе с высокоплотными панелями (например, MTP/MPO переходниками). Монтаж не требует специального инструмента - достаточно вставить коннекторы в порты до щелчка. Учитывайте, что радиус изгиба не должен быть меньше 10 диаметров кабеля (не менее 3 см), чтобы не повредить волокна.

Безопасность и стандарты

Изделие соответствует требованиям ISO/IEC 11801 и TIA-492AAAD для многомодового волокна OM4. Нет напряжений, не содержит опасных материалов. Аппаратура работает исключительно с оптическим сигналом - безопасна для персонала. APC-версия указана как “Да”, однако в данном случае коннекторы имеют UPC-полировку (что подтверждается цветом - лиловый), поэтому возможна ошибка в данных производителя; фактическая полировка - UPC, не APC.

Преимущества

• Uniboot-коннекторы занимают вдвое меньше места в панелях по сравнению с обычными дуплексными
• Push-Pull механизм снижает усилие при подключении - удобно при частых операциях
• Лиловая оболочка сразу выделяет кабель как OM4 - минимизирует ошибки при сборке
• Гибкий кабель диаметром 3 мм легко проходит через каналы и кабельные лотки
• Заводская сборка гарантирует минимальные потери сигнала - нет риска ошибок при терминировании на объекте

Ограничения применения

Не предназначена для работы вне помещений - отсутствует защита от влаги и механических воздействий. Не рекомендуется применять в условиях постоянной нагрузки на изгиб, трения или давления. Не подходит для подключения к оборудованию с SC, ST или FC-портами - требуются адаптеры. Также не следует использовать с одномодовым волокном SMF - несовместимость по режиму распространения света.

Примеры использования

• Подключение сервера к коммутатору в rack-стойке
• Межпанельное соединение в оптическом распределительном пункте (ОРП)
• Связь между core- и access-коммутаторами в корпоративной сети
• Обеспечение связи между KVM-системами и серверным оборудованием

Практические советы

• Перед установкой проверьте целостность коннекторов - грязь или царапины снижают качество сигнала
• Используйте защитные колпачки при временной от disconnect
• Убедитесь, что длина 5 м достаточна для вашей схемы - избыток кабеля может вызвать перегибы
• При использовании в высокоплотных панелях ориентируйте хвосты в сторону, где есть свободное пространство
• Артикул rnpcul4ab05 - это именно Uniboot, а не классический дуплекс. Не путайте с другими моделями DKC, где коннекторы отдельные
