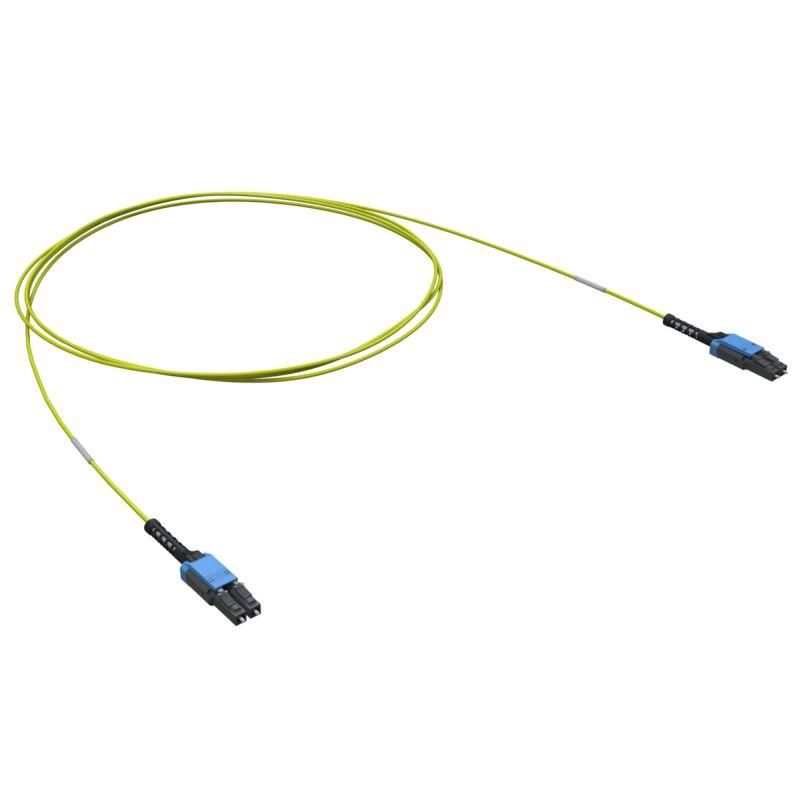

Патч-корд оптический 2ОВ 9/125 OS2. LC-UPC Dupleх Uniboot/LC-UPC Uniboot. 1м - RNPCULSAB01 ДКС

Оптоволоконный патч-корд DKC IT RNP-CULSAB01 - это двухволоконный соединительный кабель стандарта OS2 с коннекторами LC-UPC Duplex Uniboot, предназначенный для передачи данных на расстояния до 20 км в одноволновом режиме. Подходит для установки в центрах обработки данных, телекоммуникационных шкафах и на участках с высокой плотностью портов.

Назначение и область применения

Оптоволоконный патч-корд DKC IT RNP-CULSAB01 используется для соединения активного оборудования - коммутаторов, маршрутизаторов, серверов - с патч-панелями или друг с другом. Применяется в сетях Ethernet, Fibre Channel, GPON, где требуется высокая пропускная способность и устойчивость к помехам. Особенно эффективен там, где важна компактность и частая переподключаемость - например, в серверных стойках с высокой плотностью портов.

Технические характеристики

• Тип волокна: OS2, 9/125 мкм - одномодовое, для длинных дистанций и высоких скоростей
• Количество волокон: 2 (дуплекс)
• Тип коннекторов: LC-UPC Duplex Uniboot - два коннектора в одном корпусе, с UPC-полировкой для минимальной потери сигнала
• Цвет оболочки: жёлтый - указывает на одноволновый тип волокна (OS2)
• Цвет коннекторов: синий - соответствует стандарту UPC-полировки
• Наружный диаметр кабеля: 1.87 мм (основной), 3.0 мм (в месте перехода к коннекторам)
• Диаметр фуркационных трубок: 2.0 мм
• Длина: 1 метр
• Тип кабеля: разъединительный - предназначен для временного или постоянного подключения между устройствами
• Полярность: A-B (прямая) - совместим с большинством современных систем
• Механизм фиксации: Push-Pull - обеспечивает легкое подключение и отключение даже в плотных панелях

Совместимость и монтаж

Коннекторы LC-UPC Duplex Uniboot совместимы со всеми стандартными LC-портами на патч-панелях, модулях SFP/SFP+, коммутаторах и оборудовании от ведущих производителей. Уникальная конструкция Uniboot позволяет уменьшить занимаемую площадь в патч-панели на 40% по сравнению с двумя отдельными коннекторами. Монтаж не требует специальных инструментов - достаточно вставить коннектор в порт до щелчка. Для обслуживания рекомендуется использовать защитные колпачки при отключенном состоянии.

Безопасность и стандарты

Оптоволоконный патч-корд DKC IT RNP-CULSAB01 соответствует требованиям IEC 60794-1-2 и TIA-568. Нет электромагнитного излучения, безопасен для работы рядом с чувствительным оборудованием. Не содержит галогенов - соответствует нормам пожаробезопасности для помещений с повышенными требованиями к экологии (например, data center класса Tier III+).

Преимущества

• Uniboot-конструкция снижает нагрузку на патч-панель и упрощает управление кабелями
• UPC-полировка минимизирует отражения света - повышает качество сигнала на больших расстояниях
• Push-Pull механизм делает работу с плотными панелями быстрой и надёжной
• Жёлтая оболочка легко отличается от многомодового кабеля (оранжевый) - предотвращает ошибки при монтаже
• Узкий диаметр кабеля (1.87 мм) позволяет прокладывать его в ограниченных пространствах

Ограничения применения

• Не предназначен для использования вне помещений - отсутствует защита от влаги и механических воздействий
• Не рассчитан на частые изгибы радиусом менее 10 мм - риск повреждения волокна
• Не подходит для многомодовых сетей (OM1–OM5) - несовместим по диаметру ядра волокна
• Длина 1 м ограничивает применение на удалённых участках - для более длинных трасс нужен другой кабель

Примеры использования

• Подключение сервера к верхнему коммутатору в стойке 19”
• Соединение SFP+ модулей в центральном офисе
• Переподключение каналов в патч-панели при изменении топологии сети
• Интеграция в системы GPON для доставки услуг до абонента

Практические советы

• При монтаже не перегибайте кабель - минимальный радиус изгиба: 10 мм
• Обязательно используйте защитные колпачки, когда коннектор не подключён - пыль и грязь на торцах вызывают потерю сигнала
• Проверяйте цвет оболочки: жёлтый = OS2 (одномодовый), оранжевый = OM3/OM4 (многомодовый) - чтобы не перепутать тип сети
• Для высокоплотных панелей выбирайте именно Uniboot-версию - экономит место и упрощает маркировку
• При замене старых кабелей убедитесь, что новая модель имеет ту же полярность (A-B) - иначе связь не заработает
