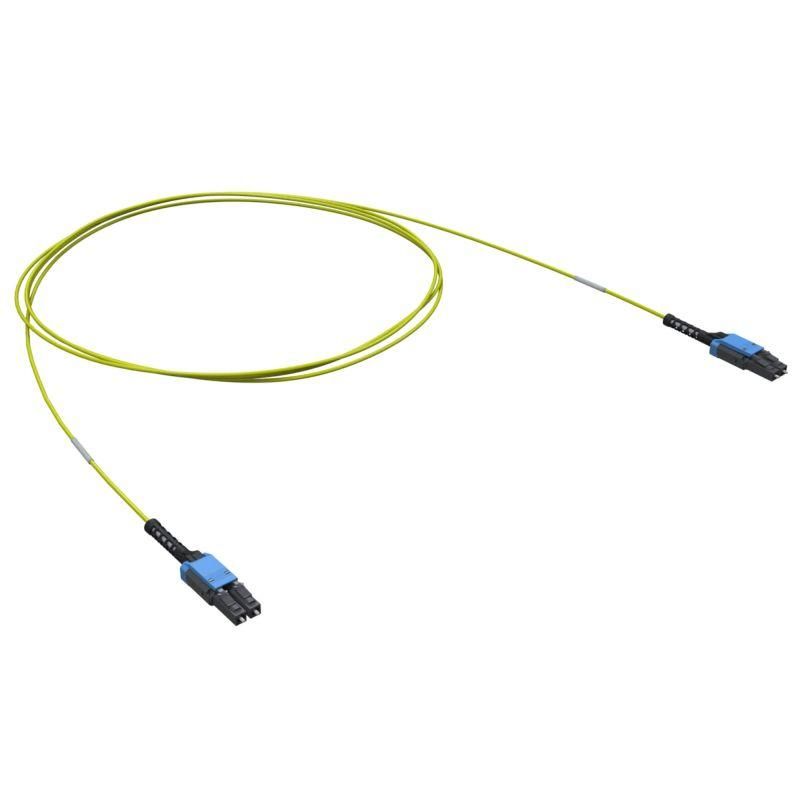

Патч-корд оптический 2ОВ 9/125 OS2. LC-UPC Dupleх Uniboot/LC-UPC Uniboot. 3м - RNPCULSAB03 ДКС

Оптоволоконный патч-корд DKC IT rnpculsab03 - это двухволоконный соединительный кабель стандарта OS2 с коннекторами LC-UPC Duplex Uniboot, предназначенный для передачи данных на большие расстояния в сетях высокой плотности. Подходит для подключения оборудования в центрах обработки данных, телекоммуникационных шкафах и на участках с жесткими требованиями к потере сигнала.

Назначение и область применения

Оптоволоконный патч-корд DKC IT rnpculsab03 используется для создания точечных соединений между активным оборудованием (например, коммутаторами, серверами, трансиверами) и распределительными панелями. Благодаря стандарту OS2 и одноволновому режиму работы (9/125 мкм), он обеспечивает стабильную передачу сигналов на расстояния до 10 км. Применяется в корпоративных сетях, центрах обработки данных, системах IPTV, IP-безопасности и других средах, где важна высокая пропускная способность и минимальные потери.

Технические характеристики

• Стандарт волокна: OS2 (одномодовое, 9/125 мкм)
• Количество волокон: 2 (дуплекс)
• Тип коннекторов: LC-UPC Duplex Uniboot - два коннектора в одном корпусе, с уплотнённой конструкцией
• Цвет оболочки: жёлтый (стандарт для одномодового волокна)
• Цвет коннекторов: синий (обозначает UPC-полировку - низкая потеря отражения)
• Длина кабеля: 3 м
• Наружный диаметр кабеля: 1.87 мм
• Диаметр фуркационных трубок: 2.0 мм
• Тип кабеля: разъединительный (не предназначен для прокладки в стене или под землёй)
• Полярность: A-B (прямая - соответствует стандартному порядку передачи TX/RX)
• Механизм фиксации: Push-Pull - удобное защёлкивание и извлечение даже в плотных панелях
• Длина хвостов: 1 м (без шага - равномерная длина с каждой стороны)

Совместимость и монтаж

Оптоволоконный патч-корд DKC IT rnpculsab03 совместим со всеми устройствами, поддерживающими LC-коннекторы UPС-типа: SFP/SFP+/QSFP модули, patch panels, media converters. Конструкция Uniboot позволяет минимизировать занимаемую площадь в панели - два коннектора расположены в едином корпусе, что снижает риск перегрузки гнезд. Монтаж не требует специальных инструментов: достаточно вставить коннектор в порт до щелчка. Убедитесь, что порты на оборудовании также имеют LC-интерфейсы. Не используйте для подключения к многомодовым устройствам - это вызовет значительные потери сигнала.

Безопасность и стандарты

Кабель соответствует требованиям IEC 60794-1-2 и TIA-492AAAD для одномодовых оптических волокон. Нет напряжения, не выделяет тепло - безопасен для постоянного использования в закрытых помещениях. Оболочка выполнена из LSZH-материала (низкое дымообразование и малая токсичность при горении), что делает его подходящим для установки в офисах, медицинских учреждениях и общественных зонах.

Преимущества

• Uniboot-коннекторы экономят место в панелях - вместо двух отдельных LC требуется одна ячейка
• Push-Pull механизм обеспечивает быстрое и надёжное подключение, особенно в условиях ограниченного доступа
• Жёлтая оболочка и синие коннекторы позволяют легко отличить этот патч-корд от многомодовых (оранжевых) аналогов
• Прямая полярность A-B исключает необходимость в дополнительных адаптерах для правильной передачи сигнала
• Низкий уровень отражения благодаря UPC-полировке - идеально для высокоскоростных интерфейсов (10G, 40G, 100G)

Ограничения применения

Не применяйте оптоволоконный патч-корд DKC IT rnpculsab03 вне помещений без защиты - он не имеет бронирования и не рассчитан на воздействие влаги, прямого солнца или механических нагрузок. Не допускайте перегиба радиусом менее 30 мм - это повредит волокно и увеличит потери. Не используйте для подключения к многомодовым портам (OM3/OM4) - несоответствие диаметров ядра вызовет значительные потери мощности. Также не рекомендуется применять в качестве основного кабеля для трассировки - он предназначен только для краткосрочных соединений внутри шкафа или между соседними устройствами.

Примеры использования

• Подключение сервера к верхнему коммутатору в стойке 19”
• Связь между SFP+ модулем и patch panel в центре обработки данных
• Переподключение трансивера в процессе обслуживания сети
• Интеграция IP-камеры с NVR через оптический канал
• Обеспечение связи между двумя rack’ами в одной комнате

Практические советы

• Проверьте цвет коннекторов перед подключением - синий = UPC, зелёный = APC; смешивать нельзя!
• Никогда не открывайте защитные колпачки заранее - пыль и грязь на торце волокна разрушат связь
• Убедитесь, что в панели есть достаточное пространство для Uniboot-коннекторов - они шире обычных LC
• При использовании в плотных панелях сначала проверьте, свободны ли все гнёзда - Uniboot требует больше места рядом
• Для тестирования используйте OTDR или лазерный источник - визуальный контроль недостаточен
• Запомните: 3 м - это оптимальная длина для внутренних соединений. Для более длинных трасс выбирайте кабель с запасом или переходники
