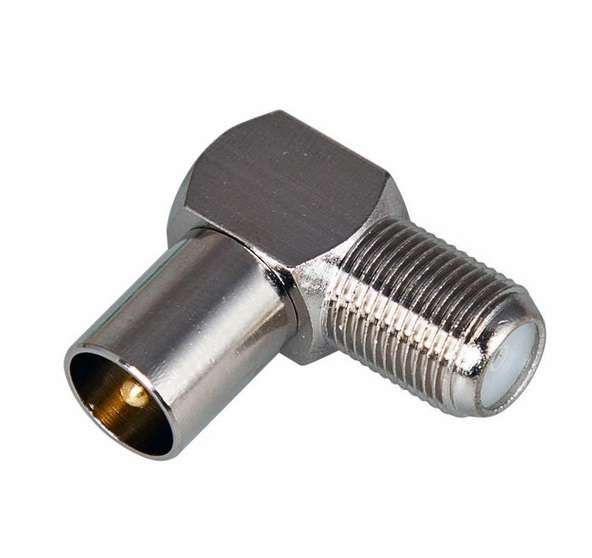

Переход гнездо F - штекер TV угловой, REXANT 05-4311 MEET

Переход гнездо F-штекер TV угловой от REXANT (арт. 05-4311) - компактный адаптер для соединения коаксиального кабеля с F-разъемом и устройством телевизионного приемника через штекер TV. Угловая форма решает проблему ограниченного пространства при подключении антенного оборудования.

Назначение и область применения

Переход гнездо F-штекер TV угловой используется для подключения эфирного, спутникового или кабельного телевидения. Применяется там, где требуется избежать острых изгибов кабеля - например, возле стен, в углах помещений, на чердаках, кровлях или внутри распределительных коробок. Подходит для работы с кабелями RG-6, SAT-50, SAT-703, DG-113 и другими аналогичными коаксиальными кабелями с внешним диаметром ~6,8 мм.

Технические характеристики

• Тип изделия: переходник (гнездо F → штекер TV)
• Тип разъема: F-разъем (внутренний) + TV-штекер (внешний)
• Форма: угловая - 90° между входом и выходом
• Количество выходов: 1
• Импеданс: 75 Ом - совместим с телевизионными системами
• Частотный диапазон: 5–862 МГц - покрывает все каналы DVB-T/T2, спутникового и кабельного ТВ
• Материал корпуса: биметалл (никелированный сплав первичной меди) - устойчив к коррозии и снижает потери сигнала
• Цвет: серебристый

Совместимость и монтаж

Переход гнездо F-штекер TV угловой совместим с любым коаксиальным кабелем, оконцованным F-разъемом. Для монтажа:

• На стороне гнезда F накручивается уже подготовленный F-разъем кабеля - резьба стандартная M10×1
• Штекер TV вставляется прямо в входное гнездо телевизора, приставки или модема
• Не требуются специнструменты - достаточно рук и осторожности при затяжке
• Перед сборкой рекомендуется проверить качество зачистки центральной жилы и оплетки кабеля - плохой контакт вызывает помехи

Подходит для монтажа в труднодоступных местах: на крышах, фасадах зданий, в нишах, за экранами.

Преимущества

• Угловая конструкция предотвращает перегиб кабеля - продлевает срок службы и сохраняет сигнал
• Биметаллический корпус обеспечивает надежную экранировку и минимизирует потери сигнала
• Стандартный импеданс 75 Ом гарантирует соответствие требованиям телевизионных сетей
• Высокий частотный диапазон до 862 МГц - работает даже с современными цифровыми стандартами
• Легко монтировать без паяльника или обжимного инструмента

Ограничения применения

• Не предназначена для подключения к сети переменного тока - только RF-сигналы
• Не подходит для кабелей с диаметром более 7 мм - возможен слабый контакт или повреждение резьбы
• Не рассчитана на постоянное воздействие воды или высоких температур - не использовать вне закрытых коробок без дополнительной защиты IP
• Не заменяет активные устройства - не усиливает сигнал, лишь передает его

Примеры использования

• Подключение спутникового ресивера к антенне на крыше дома
• Соединение кабельного ТВ с телевизором в углу комнаты
• Обход препятствий при прокладке кабеля в узком проходе за стеной
• Замена поврежденного разъема в распределительной коробке на этаже многоквартирного дома

Практические советы

• Выбирайте этот переходник, когда нужен компактный угол - он экономит место и снижает риск повреждения кабеля
• Проверьте диаметр вашего кабеля перед покупкой: идеально - 6,8 мм +-0,2 мм
• Не перетягивайте резьбу F-разъема - это может деформировать внутреннюю часть переходника
• Если сигнал слабый после установки - проверьте целостность оплетки кабеля и плотность контакта
• Этот переходник от REXANT (арт. 05-4311) хорошо сочетается с другими изделиями серии “Разъемы, переходники, разветвители” - можно собирать цепочки без несовместимости
