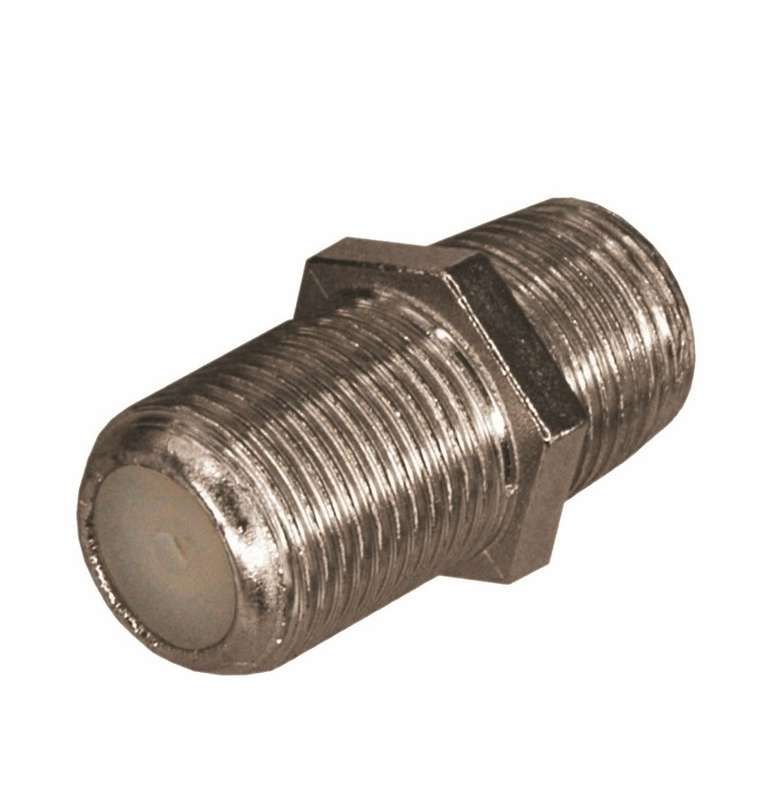

Переходник гнездо F – F, бочка без кольца - 05-4201-6 MEET

Переходник гнездо F-гнездо F Бочка без кольца от PROconnect (артикулы etm05-4201-6 и 05-4201-6) - это надёжный соединитель для коаксиальных кабелей с импедансом 75 Ом, используемый в телевизионных системах. Он позволяет удлинить кабель или восстановить повреждённый участок без потерь сигнала.

Назначение и область применения

Переходник гнездо F-гнездо F Бочка без кольца применяется для соединения двух коаксиальных кабелей с F-штекерами на концах. Подходит для систем эфирного, кабельного и спутникового телевидения. Часто используется при:

• удлинении антенного кабеля;
• ремонте повреждённого участка кабеля;
• соединении кабелей между телевизором, ресивером, усилителем или распределителем сигнала.

Не предназначен для передачи высокочастотных сигналов выше 3 ГГц или в сетях с импедансом 50 Ом - возможны потери качества связи.

Технические характеристики

• Тип соединения: гнездо / гнездо - оба конца имеют внутреннюю резьбу для накручивания F-штекеров;
• Тип разъема: F-разъём - совместим с стандартными F-коннекторами;
• Импеданс: 75 Ом - оптимизирован для TV-сигналов (кабельное, спутниковое ТВ);
• Тип конструкции: прямолинейный - компактная форма без изгибов;
• Материал корпуса: никелированный биметалл (первичная медь + никелевое покрытие) - устойчив к коррозии и механическому износу;
• Цвет: серебристый - внешний вид соответствует типичным F-разъёмам;
• Крепление: накручивающее - фиксация осуществляется вращением F-штекера;
• Поддерживает кабели с волновым сопротивлением 75 Ом; использование с 50 Ом кабелем не рекомендовано.

Совместимость и монтаж

Переходник гнездо F-гнездо F Бочка без кольца совместим с любыми F-штекерами, имеющими стандартную наружную резьбу M10x1.

Монтаж выполняется в три шага:

1. Зачистите конец коаксиального кабеля - удалите изоляцию, экран и центральный проводник согласно требованиям F-коннектора;
2. Наденьте F-штекер на кабель и закрутите его до упора на один конец переходника;
3. Повторите операцию на втором конце - второй F-штекер также накручивается вручную.

Специальные инструменты (ключ, обжимной клещ) не требуются - достаточно рук. Убедитесь, что штекеры плотно затянуты, чтобы избежать помех и потерь сигнала.

Преимущества

• Высокая надёжность соединения благодаря никелированному биметаллическому корпусу - минимизирует окисление и контактные потери;
• Удобство установки - не нужен инструмент, монтаж доступен даже новичкам;
• Стойкость к температурным колебаниям - подходит для наружной и внутриквартирной установки;
• Низкая стоимость при сохранении качества - экономичное решение для ремонта и модификации кабельных трасс.

Ограничения применения

• Не предназначена для работы с кабелями импедансом 50 Ом - возможны отражения сигнала и снижение качества изображения;
• Не подходит для высокочастотных систем (например, радиолокационных, 5G, Wi-Fi 6E) - рабочий диапазон ограничен TV-диапазоном;
• Отсутствие уплотнительного кольца - не рекомендуется для открытых наружных установок без дополнительной герметизации;
• Не является водонепроницаемым устройством - при использовании на улице требуется защита от осадков и влаги.

Примеры использования

• Соединение двух отрезков кабеля RG-6 при замене старого провода в квартире;
• Удлинение антенного кабеля от крыши до телевизора в комнате;
• Восстановление целостности кабеля после случайного повреждения;
• Обустройство распределительной точки в домашней сети спутникового ТВ.

Практические советы

• Проверьте, что F-штекеры на обоих концах кабеля имеют правильную резьбу - они должны легко накручиваться без усилия;
• При работе на улице обязательно закройте место соединения термоусадкой или герметиком - переходник сам по себе не имеет защиты от воды;
• Не перетягивайте штекеры - это может повредить резьбу на переходнике или самом кабеле;
• Если вы используете кабель с медным центральным проводником, убедитесь, что его диаметр соответствует стандарту F-коннектора (обычно 5–8 мм);
• Артикулы etm05-4201-6 и 05-4201-6 - это один и тот же продукт от PROconnect, выпускаемый под брендом REXANT - выбирайте по наличию на складе.
