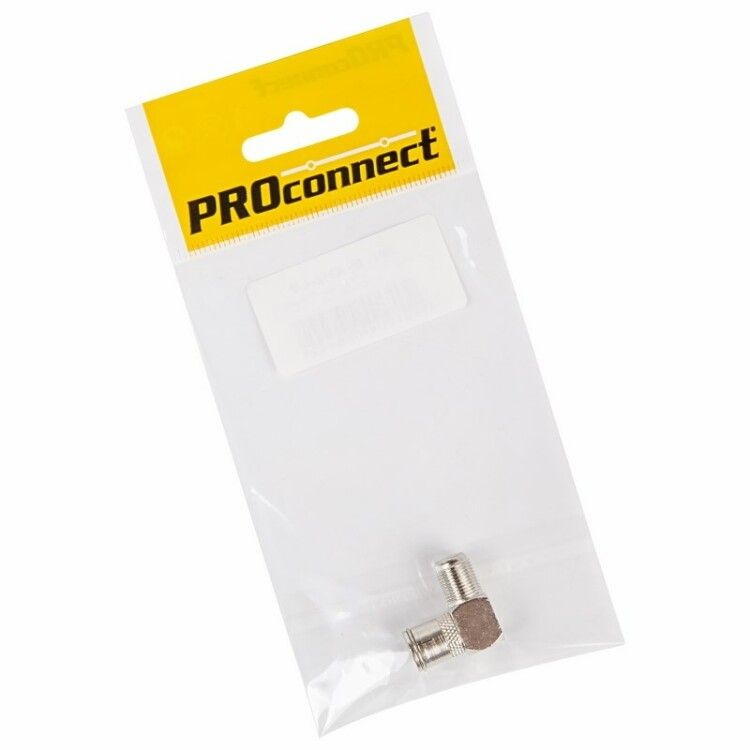

Переходник антенный, (гнездо F - гнездо TV), угловой (1шт.) (пакет) PROconnect | 05-4312-4-7 MEET

Переходник антенный, гнездо F - гнездо TV, угловой от PROconnect (арт. 05-4312-4-7) - устройство для соединения антенного кабеля с телевизионным входом в условиях ограниченного пространства. Подходит для установки в труднодоступных местах, таких как чердаки, фасады зданий или распределительные шкафы.

Назначение и область применения

Переходник антенный, гнездо F - гнездо TV, угловой предназначен для преобразования типа разъёма между стандартными антенными и телевизионными интерфейсами. Он позволяет подключить коаксиальный кабель с F-разъёмом к телевизору, ресиверу или другому оборудованию с ТВ-разъёмом. Особенно удобен там, где невозможно проложить кабель прямо из-за узкого пространства или препятствий.

Подходит для систем эфирного, спутникового и кабельного телевидения. Часто применяется при монтаже антенн на крышах, в многоквартирных домах, на объектах с жесткими требованиями к компактности.

Технические характеристики

• Тип разъёма: F (вход) - TV (выход)
• Конструкция: угловая, угол соединения 90°
• Импеданс: 75 Ом - совместим с современными антенными кабелями
• Частотный диапазон: 5 МГц - 862 МГц - покрывает все аналоговые и цифровые каналы DVB-T/T2, спутниковое ТВ и кабельное вещание
• Материал корпуса: биметалл с никелированным цинком - снижает коррозию и потери сигнала
• Цвет: серебристый
• Количество выходов: один
• Тип крепления: накручивающийся (без пайки)

Совместимость и монтаж

Переходник антенный, гнездо F - гнездо TV, угловой совместим с кабелями RG-6, SAT-50, SAT-703, DG-113 - при условии наружного диаметра 6,8 мм. Кабель вставляется в корпус и фиксируется накручиванием контактного элемента - никаких паяльников или специальных инструментов не требуется.

Угловая форма позволяет направить кабель под прямым углом, минимизируя изгибы и нагрузку на соединение. Это особенно важно при монтаже в стеновых нишах, за радиаторами или внутри распределительных коробок.

Не требует заземления. Для надёжного контакта убедитесь, что оболочка кабеля правильно снята - не более чем на 10–12 мм, чтобы не повредить центральную жилу.

Безопасность и стандарты

Устройство соответствует требованиям к импедансу 75 Ом, которые обеспечивают минимальное затухание сигнала в телеантенных сетях. Никелированная поверхность предотвращает окисление контактов, продлевая срок службы даже во влажной среде. Сертификаты не указаны - продукт ориентирован на бытовое и коммерческое применение без обязательного подтверждения соответствия ГОСТ/IEC.

Преимущества

• Угловая форма экономит место и снижает риск повреждения кабеля
• Накручивающее соединение - быстрый монтаж без пайки
• Никелированный цинк в материале корпуса - устойчивость к коррозии и низкий уровень помех
• Широкий диапазон частот - работает с любыми современными сигналами ТВ
• Высокая механическая прочность - выдерживает вибрацию и случайные удары

Ограничения применения

• Не предназначена для использования вне помещений без дополнительной защиты - не имеет IP-класса
• Не совместима с кабелями диаметром менее 6,5 мм или более 7,2 мм - возможен плохой контакт
• Не рекомендуется использовать в качестве ответвителя - только одиночное соединение “вход-выход”
• Не подходит для высокочастотных RF-систем выше 1 GHz - например, для некоторых радаров или мобильных базовых станций

Примеры использования

• Подключение спутникового ресивера к телевизору через антенный кабель на фасаде дома
• Соединение кабеля от комнатной антенны с ТВ-входом, расположенным в углу стены
• Обход препятствий в распределительных щитках многоэтажек
• Ремонт старых антенных систем, где замена всего кабеля невозможна

Практические советы

• При монтаже на улице закрывайте соединение герметичной крышкой или термоусадкой - хотя переходник не имеет защиты от воды, он чувствителен к конденсату
• Проверьте плотность накручивания - слабый контакт вызывает потерю сигнала или помехи
• Если кабель слишком жёсткий, сделайте легкий изгиб до переходника - так вы снизите нагрузку на внутренние контакты
• В комплекте 5 штук - идеально для массового монтажа в ЖКХ, офисах или на объектах с несколькими точками подключения
• Артикул 05-4312-4-7 - сохраняйте его при заказе запасных частей; этот же переходник встречается под брендами REXANT и PROconnect - проверяйте соответствие характеристик
