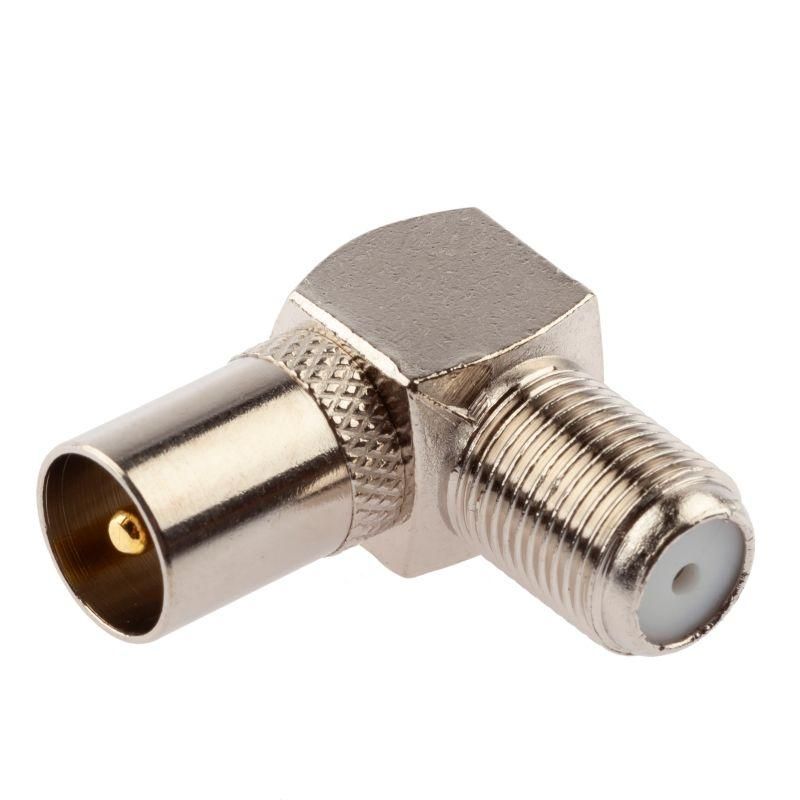

Переходник Simple RS-A04-1 гнездо F-штекер TV угловой 1 шт ЭРА Б0048298

Переходник гнездо F-штекер TV угловой RS-A04-1 от ЭРА предназначен для надёжного соединения телевизионного кабеля с волновым сопротивлением 75 Ом между устройствами - например, антенной, спутниковым ресивером или телевизором. Угловая форма позволяет удобно размещать переходник в ограниченном пространстве, а металлический корпус обеспечивает устойчивую передачу сигнала.

Назначение и область применения

Переходник гнездо F-штекер TV угловой RS-A04-1 используется для соединения коаксиального телевизионного кабеля с оборудованием, имеющим F-разъём. Подходит для эфирного, кабельного и спутникового ТВ. Часто применяется при подключении антенн, модемов, ресиверов, телевизоров и распределителей сигналов. Особенно эффективен там, где требуется изменить направление кабеля под углом - например, за стеной, в нише или возле оборудования с боковым расположением входа.

Технические характеристики

• Тип изделия: переходник (штекер на гнездо)
• Тип соединителя: F-разъём
• Импеданс: 75 Ом - совместим с любым телевизионным кабелем стандарта RG-6, RG-59 и аналогичными
• Исполнение: угловой - угол соединения 90°, снижает нагрузку на кабель при изгибе
• Материал корпуса: металл - повышает экранирование, защищает от помех
• Количество выходов: один - однопортовое соединение
• Тип крепления: встраиваемый - монтируется в стену, панель или корпус устройства
• Цвет: никель - антикоррозийная поверхность, эстетичный внешний вид

Совместимость и монтаж

Переходник RS-A04-1 совместим со всеми стандартными F-коннекторами, используемыми в телевизионных системах. Монтаж выполняется вручную: штекер вставляется в кабель, гнездо принимает другой F-разъём. Крепится через фланец с резьбой - ввинчивается в отверстие 10–12 мм в стене, панели или коробке. Не требует пайки, сверления или специнструмента. Убедитесь, что диаметр отверстия соответствует размеру корпуса - иначе возможен люфт или повреждение резьбы.

Безопасность и стандарты

Переходник гнездо F-штекер TV угловой RS-A04-1 соответствует требованиям к импедансу 75 Ом и экранированию, характерным для телевизионных систем. Не содержит опасных компонентов, не выделяет тепла при работе. Применяется в бытовых и коммерческих сетях, не предназначен для высоковольтных цепей или силового питания.

Преимущества

• Металлический корпус минимизирует потери сигнала и защищает от радиопомех
• Угловая форма экономит место и предотвращает перегиб кабеля
• Встраиваемый тип даёт аккуратный монтаж без выпирающих элементов
• Не требует инструментов - достаточно рук для сборки
• Стандартный F-разъём гарантирует совместимость с большинством телевизионного оборудования

Ограничения применения

• Не подходит для подключения к сети переменного тока - работает только с RF-сигналами
• Не имеет защиты от воды - не использовать вне помещений без дополнительной герметизации
• Не рассчитан на частые подключения/отключения - длительная эксплуатация рекомендована при постоянном соединении
• Резьба на корпусе - не совместима с пластиковыми или слабыми панелями; нужна жёсткая основа

Примеры использования

• Подключение спутникового ресивера к телевизору, когда вход расположен сбоку
• Скрытый монтаж в стене при прохождении кабеля от антенны к комнатному ТВ
• Обход препятствий в щитках или на задней панели AV-оборудования
• Замена старого разъёма в телевизионной розетке без замены всей системы

Практические советы

• При монтаже в стену проверьте глубину отверстия - корпус должен полностью войти, чтобы не торчал
• Используйте качественный кабель с плотной оплёткой - это повысит качество сигнала через переходник
• Не затягивайте слишком сильно при закручивании - можно повредить внутреннюю резьбу
• Если есть сомнения в качестве сигнала - проверьте контакт между штекером и кабелем: плохая обжимка вызывает помехи даже при хорошем переходнике
• RS-A04-1 от ЭРА - надёжный вариант для домашнего использования; для промышленных систем с высокими требованиями к долговечности стоит рассмотреть модели с IP-защитой
