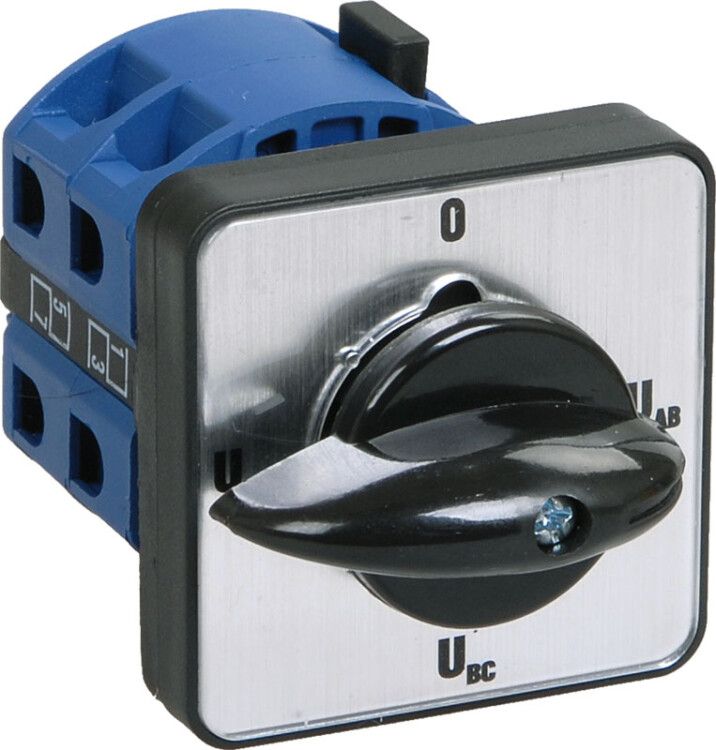

Переключатель кулачковый ПКП10-44/О 10А на 4 полож. Uc-O-Ua-Ub 400В IEK BCS14-010-4

Переключатель кулачковый ПКП10-44/О 10А на 4 положения Uc-O-Ua-Ub 400В от бренда IEK - это механический коммутационный аппарат без потребления энергии, предназначенный для переключения цепей управления, питания двигателей и измерительных контуров в промышленном оборудовании. Артикул bcs14-010-4 обеспечивает надёжную работу в условиях переменного тока до 400 В и тока до 10 А.

Назначение и область применения

Переключатель кулачковый ПКП10-44/О используется для ручного переключения электрических цепей между четырьмя заданными состояниями: Uc (выкл.), O (нейтральное), Ua, Ub. Подходит для управления одно- и трёхфазными двигателями, переключения схем управления, контроля сигналов, тестирования оборудования. Часто применяется на станках, конвейерах, системах автоматизации, где требуется точное управление режимами работы без электронной логики.

Технические характеристики

• Тип: кулачковый переключатель, механический, без потребления энергии
• Число полюсов: 4 - позволяет одновременно коммутировать четыре провода
• Число положений: 4 (Uc–O–Ua–Ub) - включает нейтральное положение «O»
• Номинальный ток: 10 А - максимальный допустимый ток при работе
• Максимальное напряжение: 400 В переменного тока
• Сечение кабеля: до 2,5 мм2 - подходящий диапазон для подключения медных жил
• Степень защиты: IP20 - защищён от доступа пальцами, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат, работает при температуре от −40C до +40C
• Срок службы: 10 лет - при условии соблюдения нагрузочных параметров
• Размер передней панели: 48×48 мм - стандартный габарит для монтажа в щиты
• Способ монтажа: на монтажную плату - крепится через отверстия в панели
• Рукоятка: поворотная - удобна для ручного переключения
• Вспомогательные контакты: отсутствуют - только основные полюса
• Нормативный документ: ГОСТ Р 5003.03

Совместимость и монтаж

Переключатель кулачковый ПКП10-44/О монтируется в панель через прямоугольное отверстие 48×48 мм. Крепление осуществляется с помощью фиксирующих лапок сзади. Для подключения используются зажимы, рассчитанные на кабель сечением до 2,5 мм2. Нельзя использовать с кабелями большего сечения - риск плохого контакта и перегрева. Монтаж возможен только в сухих помещениях с контролируемой температурой. Перед установкой проверьте соответствие схемы подключения: положения Uc, O, Ua, Ub должны точно совпадать с функционалом вашей системы.

Безопасность и стандарты

Переключатель ПКП10-44/О соответствует требованиям ГОСТ Р 5003.03 и имеет сертификат соответствия РОСС CN.МЕ.95.B27365. Применение устройства в соответствии с нормами снижает риск аварийных ситуаций. Благодаря отсутствию внутреннего потребления энергии, он безопасен даже при длительной эксплуатации. Однако IP20 не обеспечивает защиту от пыли и влаги - не используйте в сырых, пыльных или открытых местах.

Преимущества

• Надёжная механическая конструкция - нет электроники, которая может выйти из строя
• Ясная последовательность положений (Uc–O–Ua–Ub) - минимизирует ошибки оператора
• Нейтральное положение «O» - позволяет полностью отключить питание без риска случайного включения
• Совместим с типичными промышленными шкафами благодаря стандартному размеру 48×48 мм
• Не требует внешнего питания - работает всегда, даже при отключении сети

Ограничения применения

• Не предназначен для частого включения/выключения - не заменяет контактор или автоматический выключатель
• IP20 - нельзя применять во влажных, пыльных или наружных условиях
• Отсутствие вспомогательных контактов - невозможно подключить сигнализацию или блокировки без дополнительных элементов
• Максимальный ток 10 А - не подходит для мощных двигателей свыше 4 кВт
• Только переменный ток - не работает с постоянным током

Примеры использования

• Выбор направления вращения трёхфазного двигателя: положение Ua - вперёд, Ub - назад, O - стоп
• Переключение между двумя источниками питания (резервный и основной) с нейтральным положением для безопасности
• Ручное управление режимами работы станка: «Выкл.» – «Тест» – «Автомат» – «Ручной»
• Контрольные точки в измерительных цепях - временная коммутация для диагностики

Практические советы

• При монтаже убедитесь, что отверстие в панели точно 48×48 мм - слишком маленькое вызовет деформацию корпуса
• Затягивайте клеммы усилием, рекомендованным производителем - переусилие повредит контакт
• Обязательно пометьте каждое положение рукоятки (Uc, O, Ua, Ub) - предотвратит ошибки при обслуживании
• Не используйте в средах с высокой вибрацией - возможно самопроизвольное переключение
• Проверяйте целостность контактов раз в год - особенно при частом использовании
• Артикул bcs14-010-4 - единственный вариант этой модели; аналоги других брендов имеют другую схему контактов
