Переключатель BD25 черный 2 положения I-0 стандарт. ручка 1з+1р | SQ0703-0010 TDM

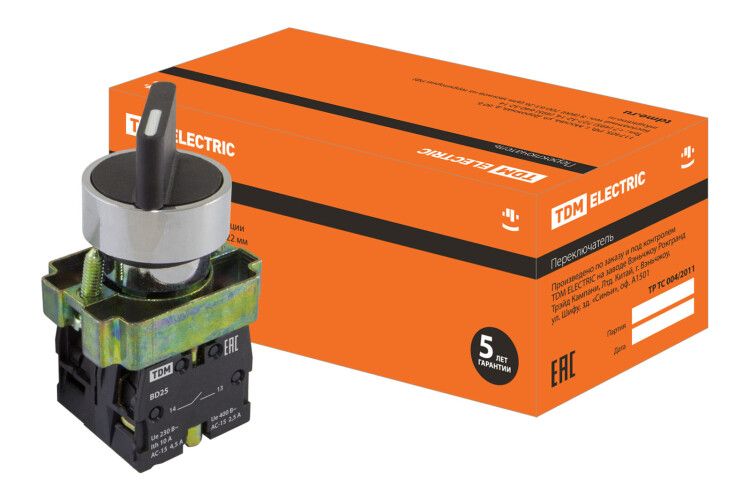

Переключатель TDM ELECTRIC BD25 - двухпозиционное устройство с фиксацией в положениях I и 0, предназначенное для ручного управления электрическими цепями в распределительных щитах и промышленном оборудовании. Устройство сочетает механическую надежность и возможность интеграции с индикаторами, что делает его универсальным решением для контроля и сигнализации.

Назначение и область применения

Переключатель TDM ELECTRIC BD25 используется для коммутации электрических цепей вручную. Он применяется там, где требуется четкое управление состоянием оборудования - включено/выключено. Подходит для управления магнитными пускателями, реле и другими устройствами автоматики в системах переменного тока до 660 В и постоянного тока до 400 В. Часто встречается в электрощитах, на станках, конвейерах и других объектах промышленного электроснабжения.

Технические характеристики

• Количество положений: 2 (I - включено, 0 - выключено)
• Контакты: 1 нормально замкнутый (НЗ), 1 нормально разомкнутый (НО)
• Тип управления: поворотная рукоятка короткого типа, с фиксацией - без самовозврата
• Подключение: винтовые зажимы с тарельчатыми шайбами для надежной фиксации проводов
• Габариты установочного отверстия: диаметр 22 мм, высота 6 мм
• Степень защиты: IP40 (защита от предметов больше 1 мм, но не от воды)
• Цвет корпуса: черный; цвет кольца: хромированный
• Материал кольца: пластик
• Количество перекидных контактов: 0 (устройство не имеет перекидных контактов - только НЗ и НО)

Совместимость и монтаж

Переключатель TDM ELECTRIC BD25 монтируется в панели через круглое отверстие диаметром 22 мм. Для установки достаточно продеть механизм через отверстие и закрепить его сзади с помощью фиксирующей гайки. Контактный модуль легко присоединяется к основному блоку благодаря пластиковому флажку - без инструментов. Подключение проводов выполняется винтовыми зажимами: рекомендуется использовать провода сечением до 2,5 мм2. Переднее кольцо съемное - позволяет менять декоративные элементы без демонтажа всего устройства.

Безопасность и стандарты

Защита IP40 соответствует требованиям для внутренней установки в сухих помещениях - устройство защищено от попадания твердых частиц крупнее 1 мм, но не рассчитано на воздействие влаги или брызг. Соответствие классу NEMA 1 указывает на использование в условиях, исключающих внешние воздействия (пыль, влага, температурные колебания). Не предназначен для установки вне помещений или во взрывоопасных средах.

Преимущества

• Фиксированное положение - предотвращает случайное отключение при вибрациях
• Компактный форм-фактор - легко встраивается в плотные щиты
• Сменяемые светоиндикаторы - можно заменить неоновую лампу на светодиодную матрицу (до 6000 часов службы)
• Поддержка различных напряжений индикатора: 12 В, 24 В, 36 В, 110 В AC/DC
• Быстро снимающаяся головка - позволяет заменить лампу или цветной фильтр без демонтажа переключателя

Ограничения применения

• Не допускается установка в местах с повышенной влажностью, брызгами или мытьем - IP40 недостаточно для таких условий
• Не предназначен для работы в условиях взрывоопасной среды или сильных вибраций без дополнительной защиты
• Отсутствие перекидных контактов - нельзя использовать как переключатель “три положения” или для переключения между двумя нагрузками
• Максимальное рабочее напряжение - 660 В AC / 400 В DC; превышение недопустимо

Примеры использования

• Управление питанием станка: положение “I” - запуск, “0” - полное отключение
• Индикация режима работы: красный свет - авария, зеленый - готовность
• Локальный выключатель на панели управления насосной станцией
• Ручной сброс системы автоматики после аварии

Практические советы

• При монтаже проверьте точность отверстия - диаметр 22 мм должен совпадать с габаритами переключателя, иначе возникнет люфт или трудности с фиксацией
• Для долговечности используйте светодиодную матрицу вместо неоновой лампы - она экономичнее и служит дольше
• Выбирайте цвет светофильтра в соответствии с функцией: красный - опасность, зеленый - работа, желтый - предупреждение
• При подключении проводов затягивайте винты равномерно - избыточное усилие может повредить пластиковые зажимы
• Переключатель TDM ELECTRIC BD25 не требует обслуживания, но регулярно проверяйте состояние контактов при плановых осмотрах
