Пигтейл FPT-B9-503-LC/PR-1M-LSZH-AQ (FPT9-503-LC-10G-1M) волоконно-оптический MM 50/125 (OM3) LC 1м LSZH Hyperline 34487

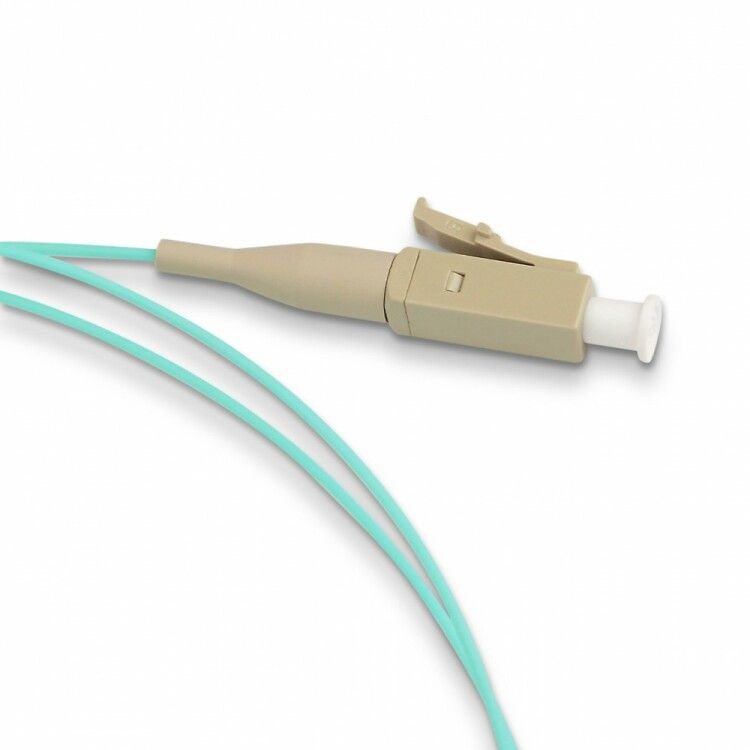

Пигтейл волоконно-оптический многомодовый 50/125 (OM3) LC 1 м LSZH от бренда Hyperline - это одноволоконный оптический переходник с разъёмом LC на одном конце, предназначенный для соединения с оптическими модулями, патч-панелями или другими устройствами в волоконно-оптических сетях. Подходит для установки в центральных распределительных узлах, серверных и на объектах FTTH.

Назначение и область применения

Пигтейл волоконно-оптический многомодовый 50/125 (OM3) LC 1 м LSZH используется для оконцевания оптического кабеля на одном конце, чтобы обеспечить быстрое и надёжное подключение к активному оборудованию - например, коммутаторам, трансиверам или медиаконвертерам. Применяется в локальных сетях (LAN), телекоммуникационных системах, сетях доступа FTTH и других средах, где требуется высокая скорость передачи данных до 10 Гбит/с и выше.

Технические характеристики

• Тип волокна: многомодовое, 50/125 мкм, категория OM3
• Количество волокон: 1
• Длина кабеля: 1 метр
• Тип разъёма: LC (штекер), одностороннее оконцевание
• Материал оболочки: LSZH (низкое выделение дыма и газов при горении)
• Цвет оболочки: голубой
• Материал разъёма: пластик
• Исполнение: только с разъёмом LC, без второго конца

Совместимость и монтаж

Пигтейл волоконно-оптический многомодовый 50/125 (OM3) LC 1 м LSZH совместим с любыми портами и адаптерами стандарта LC. Для монтажа его запаивают или термически закрепляют на внутреннем оптическом кабеле в распределительной коробке или на стенде. После оконцевания он подключается к патч-панели или непосредственно к оборудованию через LC-порт. Учитывайте, что длина 1 м - минимальная для удобного монтажа; при необходимости удлинения используются патч-корды.

Безопасность и стандарты

Оболочка из материала LSZH соответствует требованиям безопасности для помещений с повышенными нормами пожарной защиты - в случае возгорания материал выделяет мало дыма и токсичных газов. Это делает пигтейл подходящим для установки в офисах, жилых зонах, метро и других закрытых пространствах. Соответствует международным стандартам для многомодового волокна OM3 (ISO/IEC 11801, TIA-492-AAAD).

Преимущества

• Высокая пропускная способность за счёт категории OM3 - поддерживает скорости до 10–40 Гбит/с на расстояниях до 300 м
• Устойчивость к воспламенению благодаря LSZH-оболочке
• Стандартный разъём LC обеспечивает плотное и надёжное соединение
• Голубой цвет оболочки позволяет легко отличать этот тип волокна от других (например, orange - OM1/OM2, aqua - OM4)
• Один конец с разъёмом - идеально для фиксированного подключения к оборудованию

Ограничения применения

• Не предназначен для прямого подключения к другому пигтейлу - требует перехода через патч-панель или адаптер
• Не работает с одно-mode оборудованием (SMF); использование с SMF вызывает значительные потери сигнала
• Длина 1 м ограничивает применение там, где нужен больший запас провода - в таких случаях лучше использовать патч-корды
• Не рассчитан на внешнюю прокладку - отсутствует броня и UV-защита

Примеры использования

• Подключение SFP+ модулей в серверном стойке к оптическому кабелю, проложенному внутри помещения
• Финальное оконцевание волокна в распределительной коробке FTTH перед подключением к ONT
• Замена повреждённого участка в патч-панели в центральном узле сети
• Создание временного тестового соединения в лаборатории или во время диагностики сети

Практические советы

• Перед монтажом проверьте, что ваше оборудование имеет именно LC-порты - другие типы (SC, ST, MTP) несовместимы без переходников
• Не перегибайте пигтейл радиусом менее 30 мм - это может повредить волокно и увеличить затухание сигнала
• При использовании в условиях с высокой влажностью или температурными колебаниями убедитесь, что сам кабель, к которому присоединён пигтейл, также имеет необходимую защиту
• Голубой цвет указывает на OM3 - не путайте с OM4 (обычно aqua), даже если они внешне похожи
• Храните пигтейл с закрытым защитным колпачком на разъёме - пыль и грязь снижают качество связи
