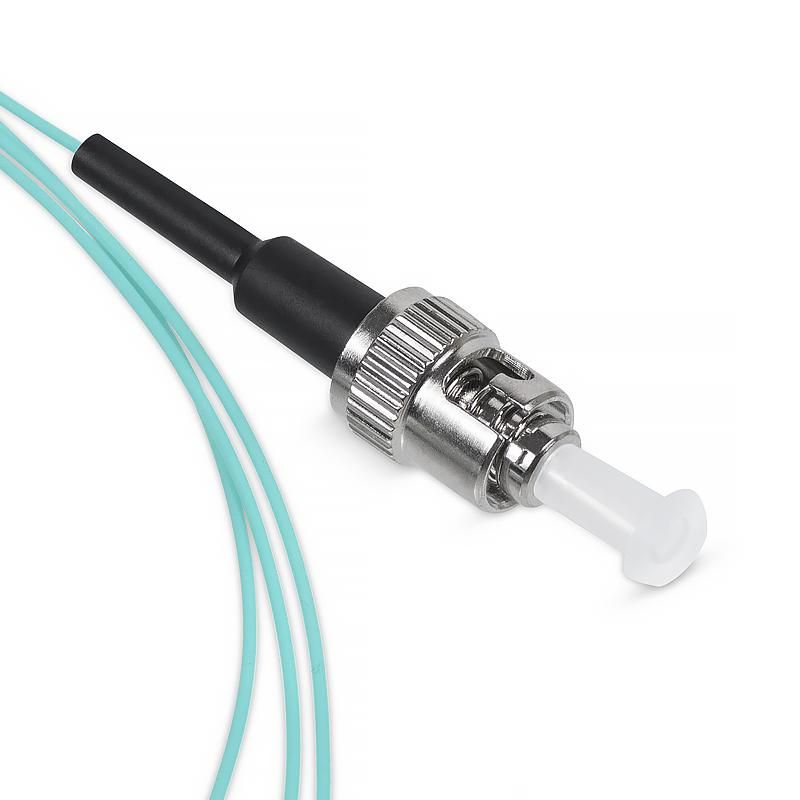

Пигтейл PT-ST-50 ST 50/125мм (OM3) 1.5м LSZH Cabeus 7329c

Пигтейл ST 50/125 мм (OM3) 1.5м LSZH от бренда Cabeus - это готовый оптический монтажный шнур с коннектором ST, предназначенный для соединения волокон в оптических кроссах. Благодаря компактному исполнению и материалу LSZH, он надежно работает в плотных распределительных узлах, особенно там, где важна безопасность при возгорании.

Назначение и область применения

Пигтейл ST 50/125 мм (OM3) 1.5м LSZH используется исключительно внутри оптических кроссов и распределительных щитов. Его задача - связать волокно из основного кабеля, которое спаяно с одним концом пигтейла, с оптическим адаптером на лицевой панели через другой конец с разъёмом ST. Применяется в сетях передачи данных, телекоммуникациях, системах видеонаблюдения и других средах, где требуется высокая пропускная способность и устойчивость к помехам.

Технические характеристики

• Тип волокна: OM3 - многомодовое волокно с диаметром ядра 50 мкм и оболочки 125 мкм, рассчитанное на работу на длинах волн 850 нм и 1300 нм, обеспечивает пропускную способность до 10 Гбит/с на расстоянии до 300 метров.
• Длина: 1,5 метра - оптимальная длина для удобного монтажа в ограниченном пространстве кросса без лишнего провисания.
• Разъём: ST - круглый поворотный коннектор с фиксацией защёлкой, совместим с большинством старых и современных оптических кроссов.
• Цвет: бирюзовый - соответствует стандарту TIA-598 для обозначения многомодового волокна OM3, позволяет легко отличить его от других типов волокон.
• Оболочка: LSZH (Low Smoke Zero Halogen) - низкодымный, бесгалогеновый материал, безопасен при горении, подходит для помещений с повышенными требованиями к пожарной безопасности (офисы, серверные, метро).
• Тип стержня: компактный - уменьшенный корпус коннектора, экономит место в плотных панелях и кроссах.

Совместимость и монтаж

Пигтейл ST 50/125 мм (OM3) 1.5м LSZH совместим со всеми стандартными ST-адаптерами и панелями, используемыми в оптических кроссах. Для установки необходимо:

• Зачистить и подготовить конец оптического кабеля;
• Произвести термическую сварку (fusion splicing) между волокном кабеля и волокном пигтейла;
• Зафиксировать соединение в специальном боксе или гильзе;
• Подключить коннектор ST к адаптеру на лицевой панели кросса.

Не рекомендуется использовать пигтейл как самостоятельный кабель для протяжки - он предназначен только для внутренней сборки кроссов.

Безопасность и стандарты

Материал оболочки LSZH соответствует нормам IEC 60754-1/2 и IEC 61034-2 - при нагревании выделяет минимальное количество дыма и не содержит токсичных галогенов. Это делает пигтейл ST 50/125 мм (OM3) 1.5м LSZH подходящим для установки в закрытых помещениях, в том числе в зонах с людским пребыванием.

Преимущества

• Стандартный цвет бирюзового покрытия ускоряет идентификацию типа волокна при обслуживании сети.
• Компактный дизайн снижает риск перегрузки панели, когда много пигтейлов установлены рядом.
• LSZH-оболочка увеличивает срок службы в условиях частого обслуживания и высоких температур.
• Готовый коннector ST исключает необходимость ручной оконцовки на месте - снижает время монтажа и вероятность ошибки.

Ограничения применения

• Не предназначен для внешней прокладки - отсутствует защита от УФ-излучения, механических нагрузок и влаги.
• Не подходит для одноволоконных (single-mode) систем - OM3 работает только с многомодовым оборудованием.
• Длина 1,5 м ограничивает применение в крупных кроссах с большим удалением точек подключения - требует предварительного планирования маршрутов.
• Коннектор ST уступает по популярности LC и SC в новых проектах - возможна сложность с заменой оборудования в будущем.

Примеры использования

• Подключение волокон от магистрального кабеля к портам на панели в центральной серверной комнате.
• Сборка оптического кросса в офисном здании для организации локальных сетей.
• Интеграция в системы видеонаблюдения с использованием многомодовых камер и коммутаторов.
• Аппаратные узлы в транспорте (метро, вокзалы), где важна пожарная безопасность.

Практические советы

• Перед монтажом проверьте, что ваш кросс имеет ST-адаптеры - если нет, потребуется замена панели или переходник.
• Убедитесь, что диаметр волокна в основном кабеле также 50/125 мкм - смешивание с 62,5/125 или single-mode вызывает потери сигнала.
• При сварке используйте профессиональный спlicer и контролируйте качество соединения - даже маленькая потеря мощности влияет на дальность связи.
• Не перегибайте пигтейл радиусом менее 30 мм - это может повредить волокно и вызвать повышенные потери.
• Храните запасные экземпляры пигтейла ST 50/125 мм (OM3) 1.5м LSZH в оригинальной упаковке - светочувствительное волокно боится длительного воздействия яркого света.
