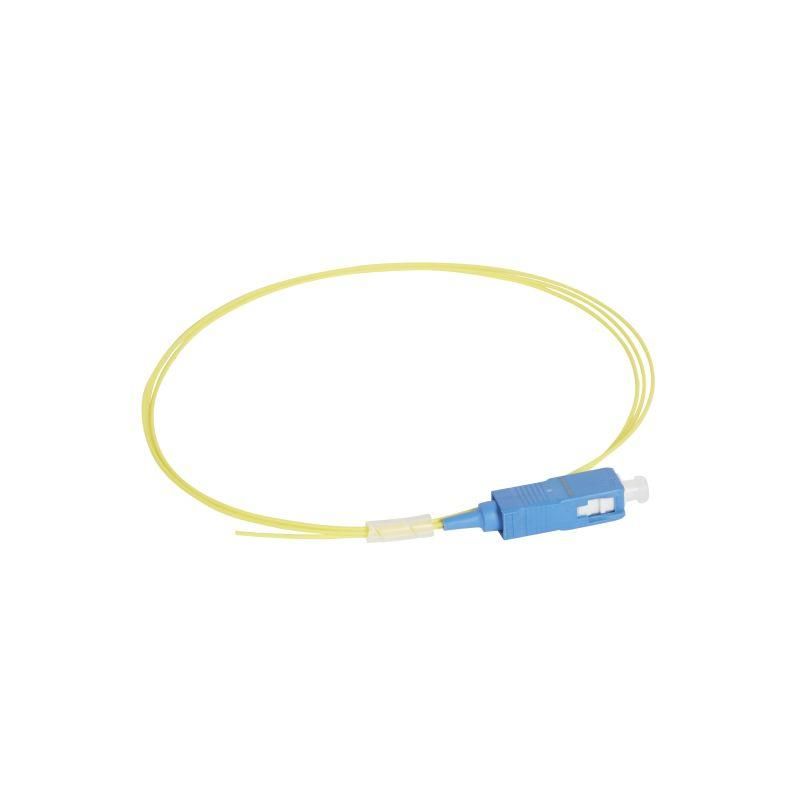

Пигтейл - OS1/OS2 коннектор SC-UPC LSZH 1 м 032241-НЛК Legrand

Пигтейл оптический OS1/OS2 с коннектором SC-UPC, LSZH, длина 1 м — это готовый оптоволоконный переходник с одиночным волокном и фиксированным коннектором SC-UPC, предназначенный для быстрого соединения оптического кабеля с оборудованием или распределительной рамкой. Производится брендом Legrand, артикулы 032241 и 032241-нлк подходят для монтажа в сетях передачи данных с высокими требованиями к надежности.

Назначение и область применения

Пигтейл оптический OS1/OS2 с коннектором SC-UPC, LSZH, длина 1 м используется для подключения оптического кабеля к активному оборудованию — трансиверам, коммутаторам, маршрутизаторам, а также для завершения кабельных трасс в оптических распределительных щитах. Подходит для построения локальных сетей, систем видеонаблюдения, связи на объектах с повышенными требованиями к пожаробезопасности благодаря материалу LSZH.

Технические характеристики

• Тип волокна: одномодовое (OS1/OS2) — обеспечивает передачу сигнала на расстояния до 10–80 км
• Количество волокон: 1 — однополосная связь, подходит для точечного подключения
• Тип коннектора: SC-UPC — прямоугольный разъём с улучшенной полированной поверхностью для минимальных потерь сигнала
• Материал разъёма: керамика — износостойкая, точно центрирует волокно, повышает долговечность соединения
• Длина: 1 метр — компактный размер для внутренней сборки и минимизации лишнего провода
• Оболочка: LSZH (Low Smoke Zero Halogen) — при горении не выделяет токсичных газов и мало дыма, безопасна для закрытых помещений
• Рабочая температура: от -20 до +60 °C — подходит для установки в помещениях с контролируемым микроклиматом
• Цвет: синий — стандартизированная цветовая маркировка для одномодового волокна
• Тип подключения: обжим/пайка — требует профессиональной подготовки конца кабеля перед монтажом

Совместимость и монтаж

Пигтейл оптический OS1/OS2 с коннектором SC-UPC, LSZH, длина 1 м совместим с любым устройством, имеющим порт SC-UPC — большинство современных оптических модулей и патч-панелей. Конец пигтейла без коннектора предназначен для терминальной обработки: либо обжима специальной муфтой, либо пайки с последующей герметизацией. Для монтажа требуется набор инструментов: стриппер, режущий инструмент, клеевой термоусадочный буфер и оптический сплайсер. Убедитесь, что диаметр основного кабеля соответствует возможности зачистки и фиксации внутри корпуса пигтейла.

Безопасность и стандарты

Материал оболочки LSZH соответствует нормам пожарной безопасности IEC 60754 и IEC 61034, рекомендован для установки в зонах с большим скоплением людей — серверных, офисах, метро, больницах. Керамический коннектор SC-UPC соответствует стандарту IEC 61754-4. Номинальные параметры работы обеспечивают соответствие требованиям ITU-T G.652D для одномодового волокна.

Преимущества

• Готовый коннектор SC-UPC исключает необходимость самостоятельной полировки — снижает риск ошибок при монтаже
• LSZH-оболочка делает пигтейл безопаснее в случае возгорания по сравнению с обычным PVC
• Керамическая вставка гарантирует стабильную передачу сигнала даже после многократных подключений
• Стандартная длина 1 м оптимальна для внутренних соединений — не создаёт лишних петель и перегрузок
• Синий цвет легко отличить от многомодовых (оранжевых) аналогов, предотвращает путаницу при обслуживании

Ограничения применения

• Не предназначен для наружной прокладки — отсутствует защита от УФ-излучения и механических нагрузок
• Не работает напрямую с многомодовым оборудованием — OS1/OS2 несовместимы с OM3/OM4 волокнами
• Подключение требует навыков: нельзя просто воткнуть — нужна подготовка конца кабеля
• Работает только в диапазоне температур от -20 до +60 °C — не подходит для холодных шкафов без обогрева или жарких чердачных пространств

Примеры использования

• Подключение оптического трансивера SFP+ к патч-панели в серверной комнате
• Завершение оптического кабеля в распределительном щите на этаже офисного здания
• Создание ответвления от главной магистрали к камере видеонаблюдения с оптическим выходом
• Установка в медицинских учреждениях, где важна низкая токсичность материалов при аварии

Практические советы

• Перед монтажом проверьте, чтобы тип волокна (OS1/OS2) совпадал с остальными элементами сети — смешивание с многомодовым вызывает значительные потери
• При использовании обжима применяйте только качественные муфты, рассчитанные на одномодовые волокна
• Не допускайте резких изгибов пигтейла — радиус изгиба должен быть не менее 10 диаметров кабеля
• Артикул 032241-нлк имеет те же характеристики, что и 032241 — различаются только сертификатами и упаковкой; выбирайте по требованиям заказчика
• Храните пигтейл в оригинальной упаковке — открытые коннекторы легко запыляются, что снижает качество связи
