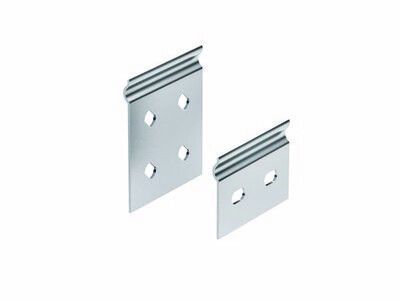

Пластина соединительная GTO H80 - 37303 ДКС

Пластина соединительная для кабельного лотка GTO H80 от DKC предназначена для надёжного соединения кабельных лотков высотой 80 мм при стыковом монтаже, особенно когда невозможна сборка по системе “мама-папа”. Артикул 37303 используется в рамках серии S5 Combitech Сендзимир для создания герметичных и механически устойчивых кабельных трасс.

Назначение и область применения

Пластина соединительная для кабельного лотка GTO H80 служит для соединения двух участков кабельного лотка “стык в стык” - то есть без захода одного элемента в другой. Подходит для сплошных и перфорированных лотков, где традиционный замковый способ соединения недоступен. Устанавливается на нижнюю часть лотка, обеспечивая жесткий и долговечный стык. Применяется в промышленных объектах: на заводах, в энергообъектах, в системах автоматизации, где требуется повышенная механическая прочность и защита кабелей от внешних воздействий.

Технические характеристики

• Высота совмещаемого лотка: 80 мм
• Материал: нержавеющая сталь
• Толщина материала: 1 мм
• Покрытие: непрерывное холодное цинкование (по технологии Сендзимира)
• Тип соединения: шарнирное - позволяет компенсировать небольшие углы и деформации при монтаже
• Тип крепления: винтовое - фиксируется болтами через предварительно просверленные отверстия
• Цвет: светло-серый
• Климатическое исполнение: УХЛ2 - температурный диапазон от −40 C до +40 C, допускает работу во влажных помещениях
• Тип изделия: соединитель для основания лотка

Совместимость и монтаж

Пластина GTO H80 совместима исключительно с кабельными лотками высотой 80 мм из серии S5 Combitech. Она устанавливается на стык двух лотков снизу - поверх основания. Монтаж выполняется в два этапа:

1. Выровнять лотки по горизонтали и плотно прижать друг к другу.
2. Закрепить пластину винтами (не входят в комплект) через отверстия по бокам - рекомендуемые крепёжные элементы M6x16 или аналогичные по классу прочности.

Не требует сварки или клепки. Шарнирная конструкция позволяет принимать небольшие отклонения в плоскости установки, что снижает риск напряжений в материале.

Безопасность и стандарты

Изделие соответствует требованиям кабельных систем для промышленного оборудования. Непрерывное цинкование по методу Сендзимира обеспечивает равномерную антикоррозийную защиту даже на кромках и гранях. Климатическое исполнение УХЛ2 подтверждает соответствие ГОСТ 15150 для работы в условиях повышенной влажности и колебаний температуры. Соответствует нормам безопасности IEC 61537 для кабельных лотков.

Преимущества

• Обеспечивает прочное и долговечное соединение без необходимости модификации самих лотков
• Защита от коррозии благодаря цинкованию по Сендзимиру - более устойчиво, чем обычное гальваническое покрытие
• Шарнирный дизайн повышает ремонтопригодность и адаптивность к неровностям базовой поверхности
• Поддерживает целостность кабельной трассы при нагрузках и вибрациях
• Совместима с любыми типами лотков (сплошные/перфорированные) одной высоты

Ограничения применения

• Не для лотков высотой отличной от 80 мм - использование с другими размерами нарушает герметичность и прочность
• Не предназначен для вертикального крепления - работает только на горизонтальной части лотка
• Требует наличия доступа снизу для закручивания винтов; не подходит для потолочного монтажа без демонтажа участка
• Не заменяет соединители типа “мама-папа”, если такие возможны - лучше использовать оригинальные замки для лучшей герметичности

Примеры использования

• Соединение секций лотка на производственной линии, где необходимо сохранить целостность корпуса при прохождении через технологические зоны
• Переход между двумя участками кабельной трассы в распределительном щите, где нельзя изменить положение лотков
• Ремонт старой кабельной системы - восстановление разрезанного лотка без замены всей секции
• Прокладка кабелей в химически активных средах, где важна стойкость к коррозии

Практические советы

• Выбирайте винты с головкой под шлиц или hex - удобнее затягивать в ограниченном пространстве
• Проверьте перед монтажом, чтобы торцы лотков были ровными - неровный стык снижает эффективность соединения
• При работе в сырых местах используйте антивибрационные прокладки под винты - продлевают срок службы крепления
• Не забудьте проверить совпадение номера модели: GTO H80 - именно эта пластина для 80 мм, другие высоты имеют свои артикулы
• Эта пластина - часть экосистемы S5 Combitech; сочетание с другими аксессуарами этой же серии даёт максимальную надёжность
