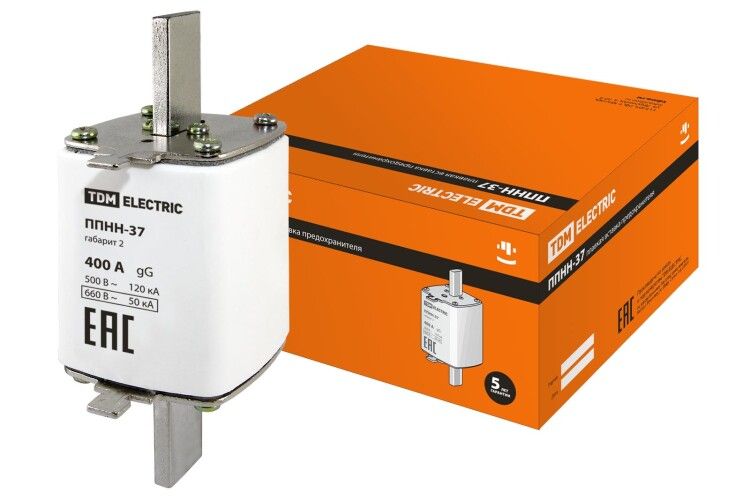

Предохранитель ППНН-37 габ.2, 400А | SQ0713-0033 TDM

Предохранитель ППНН-37, габарит 2, 400А, плавкая вставка от TDM ELECTRIC предназначен для защиты промышленных цепей от перегрузок и коротких замыканий. Его компактная конструкция и высокая отключающая способность делают его удобным решением для шкафов распределения и трансформаторных подстанций.

Назначение и область применения

Предохранитель ППНН-37, габарит 2, 400А, плавкая вставка используется для защиты кабельных линий и электрооборудования от аварийных токов - перегрузки и короткого замыкания. Подходит для установки в:

• Вводно-распределительные устройства (ВРУ)
• Щиты распределительные (ШР, ШРС, ПР)
• Ящики и шкафы управления
• КСО и ЩО - оборудование трансформаторных подстанций

Категория применения gL/gG означает, что он защищает как силовые кабели, так и оборудование - универсальное решение для промышленных сетей переменного тока.

Технические характеристики

• Номинальный ток: 400 А - максимальный постоянный ток, который предохранитель выдерживает без срабатывания
• Номинальное напряжение: 660 В AC - работает в сетях переменного тока до этого значения
• Отключающая способность: 50 кА - способен безопасно прервать ток короткого замыкания до 50 тысяч ампер
• Габарит: NH2 (габарит 2) - стандартизированный размер, совместимый с держателями по МЭК
• Тип тока: переменный (AC)
• Рабочий температурный диапазон: от –45 C до +60 C - обеспечивает стабильную работу в суровых условиях

Плавкая вставка заполнена сухим кварцевым песком высокой очистки - это снижает дуговое воздействие и повышает скорость гашения дуги при срабатывании.

Совместимость и монтаж

Предохранитель ППНН-37, габарит 2, 400А, плавкая вставка имеет контактные ножи с заостренными кромками - они легко входят в держатели типа NH2 без необходимости больших усилий. Установка возможна только в держатели, соответствующие габариту NH2 и стандарту МЭК.

Не используйте держатели от других серий (например, ПН-2), даже если они кажутся подходящими - различаются контакты и механические допуски.

Безопасность и стандарты

Конструкция предохранителя ППНН-37, габарит 2, 400А, плавкая вставка полностью соответствует требованиям международных стандартов МЭК. Все материалы - медные контакты с оловянно-висмутовым покрытием и фосфористая бронза плавкого элемента - обеспечивают долговечность и минимальное переходное сопротивление.

Индикатор срабатывания на корпусе вставки позволяет визуально определить, был ли предохранитель отключен - это ускоряет диагностику и обслуживание.

Преимущества

• На 10–20% меньше габариты по сравнению с предохранителями ПН-2 - экономия места в щитах
• Снижение тепловых потерь более чем на 30% - меньше нагрева держателей и повышенная эффективность системы
• Стандартная форма ножевых контактов - простая и надежная установка
• Высокая отключающая способность (50 кА) - подходит для мощных систем с высоким током КЗ
• Работает при экстремальных температурах - от –45 C до +60 C

Ограничения применения

• Не предназначено для защиты электронных устройств или чувствительной аппаратуры - применяется только для силовой сети
• Не рекомендовано использовать в цепях постоянного тока - рассчитан исключительно на переменный ток (AC)
• После срабатывания требует замены - восстановлению не подлежит
• Не следует применять в средах с высокой влажностью без дополнительной герметизации держателя - хотя сама вставка IP67, держатель должен быть защищен от внешних факторов

Примеры использования

• Главный входной предохранитель в ВРУ крупного производства
• Защита питания частотного преобразователя на 400 А
• Линии питания конвейеров и насосных станций в холодном климате
• Распределительные щиты на открытых площадках с зимними минусами

Практические советы

• Перед заменой всегда проверяйте соответствие габарита - ППНН-37, габарит 2, 400А, плавкая вставка должна точно подходить в держатель NH2
• Проверяйте наличие индикатора срабатывания перед установкой нового изделия - если он уже активирован, изделие было ранее использовано
• При сборке щитов учитывайте свободное пространство вокруг предохранителя - теплоотвод важен для длительной работы
• Не затягивайте держатель слишком сильно - это может деформировать ножевые контакты и вызвать перегрев
• Артикул sq0713-0033 - единственный номер для заказа оригинала; аналоги могут отличаться по материалам и сроку службы
