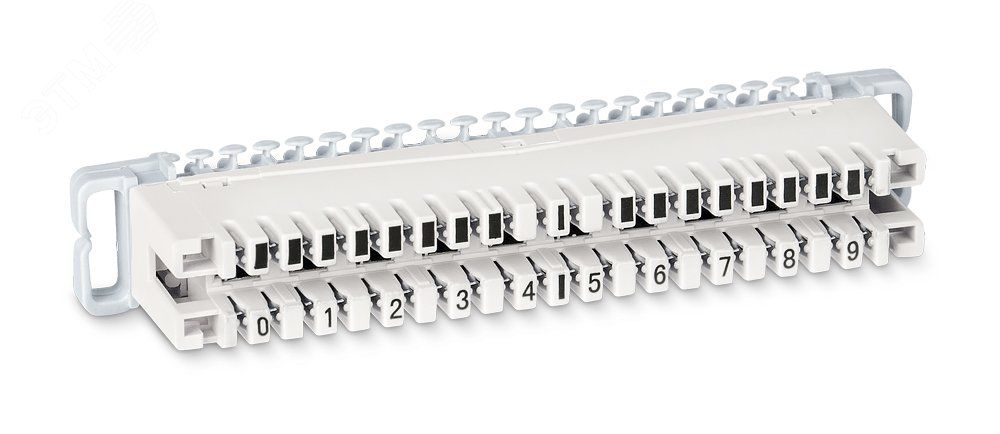

Плинт размыкаемый DM-10P на 10 пар, маркировка 0-9Cabeus - 7017c

Плинт размыкаемый на 10 пар, маркировка 0–9 от Cabeus (артикулы 7017c и dm-10p) предназначен для создания разъемных соединений в телефонных сетях, позволяя легко отключать и проверять каждую из десяти телефонных пар без демонтажа всей системы.

Назначение и область применения

Этот плинт используется для коммутации и обслуживания телефонных линий в офисах, АТС, телекоммуникационных шкафах и распределительных пунктах. Он позволяет временно разрывать сигнал на одной или сразу на всех десяти парах - например, при диагностике неисправностей, замене оборудования или переоборудовании сети. Подходит для систем, где требуется частая перекоммутация: call-центры, IP-АТС, аналоговые телефоны, факсимильные аппараты.

Технические характеристики

• Количество пар: 10
• Маркировка контактов: 0–9 (по порядку)
• Тип соединения: размыкаемый, с возможностью вставки PD-1 (для одной пары) или PD-10 (для всех десяти пар)
• Поддерживаемые типы кабеля: стандартный телефонный кабель с RJ11/RJ12-совместимыми жилами
• Интеграция с защитой: совместим с кассетой PrMag для 3-полюсных газонаполненных разрядников (GTA)
• Тестирование: возможно использование шнуров TC-4-pin-6P4C и TC-4-pin-ST

Совместимость и монтаж

Плинт размыкаемый на 10 пар, маркировка 0–9 монтируется в стандартные настенные хомуты или в 19-дюймовые стойки/шкафы. Для установки требуются крепления, соответствующие габаритам устройства - они обычно входят в комплект монтажного оборудования. Размыкающие вставки PD-1/PD-10 вставляются в специальные слоты на лицевой стороне плинта; их можно менять без инструментов. Кабели подключаются через IDC-зажимы - достаточно зачистить провода и вдавить их в контактную планку с помощью щипцов.

Безопасность и стандарты

Устройство проектировалось с учетом требований к защите от импульсных перенапряжений. При использовании кассеты PrMag с 3-полюсными разрядниками GTA обеспечивается защита от скачков напряжения на линии - особенно важно при прокладке кабелей вне помещений или рядом с силовыми линиями. Соответствие международным стандартам на телефонные интерфейсы (ITU-T G.985, ETSI EN 300 011) реализовано через применение сертифицированных компонентов.

Преимущества

• Разъемная конструкция позволяет отключать любую пару без отключения остальных - снижает время простоя при ремонте.
• Четкая маркировка 0–9 упрощает идентификацию линий и минимизирует ошибки при подключении.
• Поддержка внешней защиты PrMag повышает надежность в условиях высоких помех.
• Совместимость с тестовыми шнурами TC-4-pin позволяет оперативно диагностировать целостность связи.
• Не требует пайки - все соединения выполняются механически, что увеличивает срок службы и упрощает сервис.

Ограничения применения

• Не предназначено для передачи данных по протоколам Ethernet - только analog-телефония и низкоскоростные сигнализационные линии.
• Не работает с высокочастотными сигналами выше 2 МГц - не подходит для VDSL или ADSL2+ без дополнительных фильтров.
• Кассета PrMag с разрядниками GTA требует заземления - без него защита неэффективна.
• Не рекомендуется использовать в средах с постоянной вибрацией без дополнительной фиксации - размыкаемые вставки могут выпадать.

Примеры использования

• В call-центре: быстрая замена неисправного телефона путем вытягивания PD-10 и подключения нового аппарата.
• На этажном щите: временное отключение линии №5 для проведения работ без влияния на другие номера.
• В серверной комнате: подключение резервной линии для факса через тестовый шнур TC-4-pin-6P4C.
• При модернизации: переход с аналоговой АТС на SIP-шлюз - плинт позволяет сохранить старую проводку и поэтапно перевести линии.

Практические советы

• Перед установкой проверьте, чтобы кабель был правильно зачищен - слишком длинные жилы могут вызвать замыкание между парами.
• Используйте только оригинальные вставки PD-1/PD-10 - нестандартные могут не фиксироваться должным образом.
• Если планируете использовать защиту PrMag, обязательно выполните качественное заземление корпуса шкафа.
• При работе с несколькими плинтами разметьте каждую пару (например, “Линия 0 – отдел продаж”) - это экономит часы времени при обслуживании.
• Плинт размыкаемый на 10 пар, маркировка 0–9 от Cabeus лучше всего сочетается с другими элементами серии KRONE - так достигается максимальная совместимость и долговечность.
