Плинт с размыкаемыми контактами на 10 пар нормальнозамкнутый, маркировка 0-9 от SUPRLAN - это компактная коммутационная единица для телефонных кроссов, обеспечивающая надёжное подключение линий и кроссировок через ID3000-контакты. Артикул 10-0502 применяется в системах телефонной связи, где требуется частая перепрошивка каналов.

Назначение и область применения

Плинт с размыкаемыми контактами на 10 пар нормальнозамкнутый, маркировка 0-9 используется для сборки и обслуживания внутренних телефонных сетей. Подходит для подключения аналоговых и цифровых телефонов, факсов, модемов и другой низкоскоростной аппаратуры. Является базовым элементом телефонного кросса в офисах, call-центрах, телекоммуникационных шкафах и распределительных щитах внутри помещений.

Технические характеристики

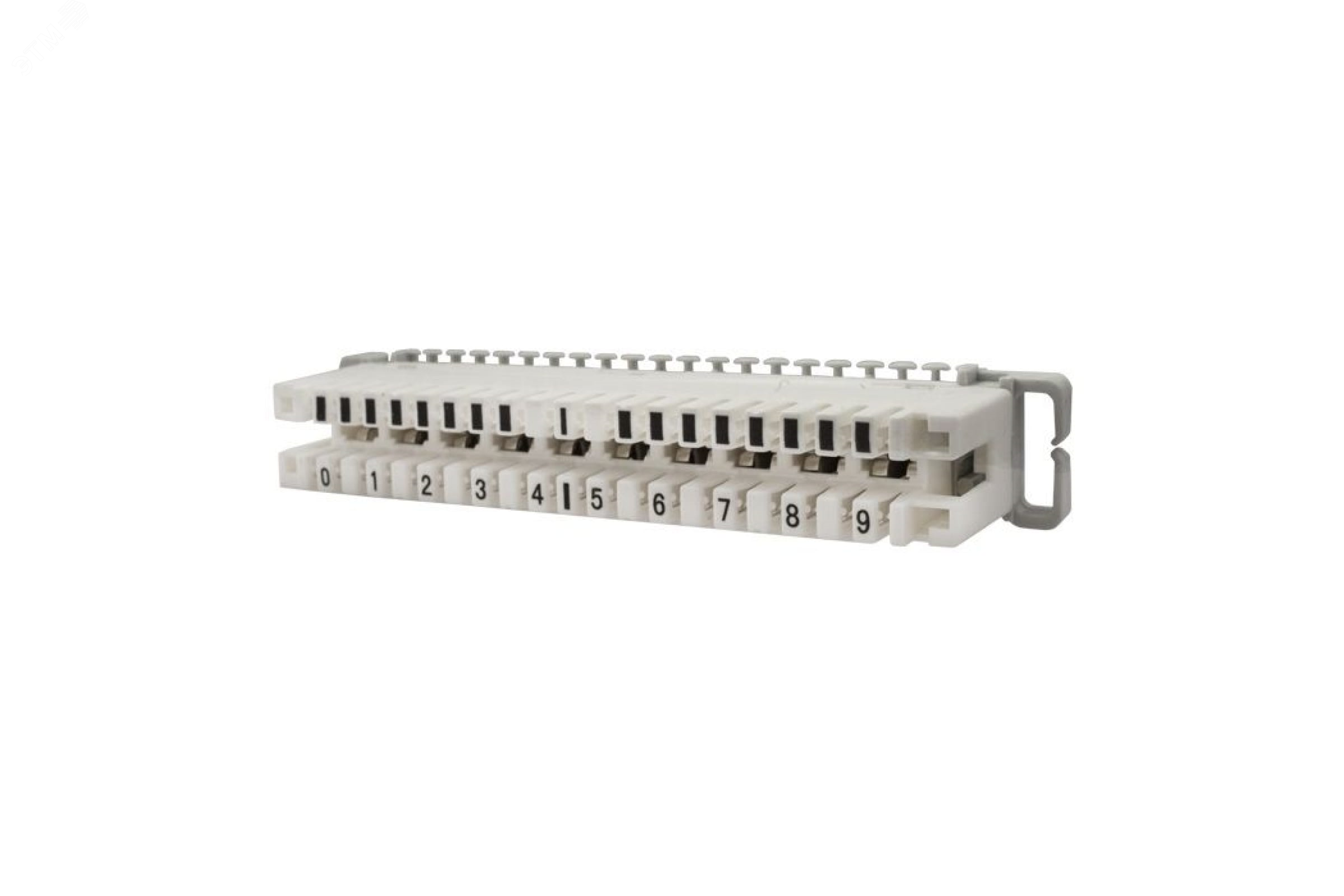

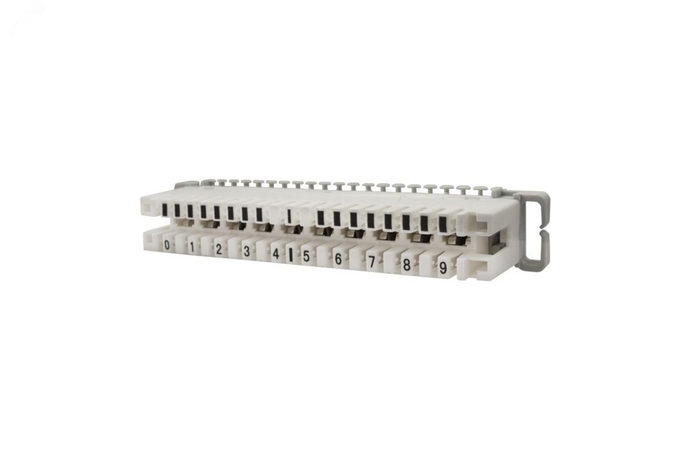

• Количество пар: 10 (нормальнозамкнутые контакты, маркировка 0–9)
• Способ присоединения: IDC3000 - защёлкивающиеся контакты для быстрого подключения без инструментов
• Диаметр проводника: 0,45 мм (соответствует AWG 23–26)
• Материал корпуса: металл с пластиковыми элементами
• Габариты: монтажный размер 125 мм, установочный размер 123 мм
• Цвет: серый
• Исполнение: внутреннее (не предназначено для улицы)

Совместимость и монтаж

Плинт с размыкаемыми контактами на 10 пар нормальнозамкнутый, маркировка 0-9 совместим со стандартными посадочными местами телефонных кроссов. Монтаж выполняется с помощью пластиковых зажимов на нижней части корпуса - они фиксируют устройство в рамке без дополнительных креплений. Кабели и кроссировочные провода подключаются в IDC-контакты: зачищенная жила вставляется до упора, после чего контакты автоматически прокалывают изоляцию и образуют герметичное соединение. Для работы требуются только однопарные вилки и кроссировочные провода подходящего сечения.

Особенности конструкции

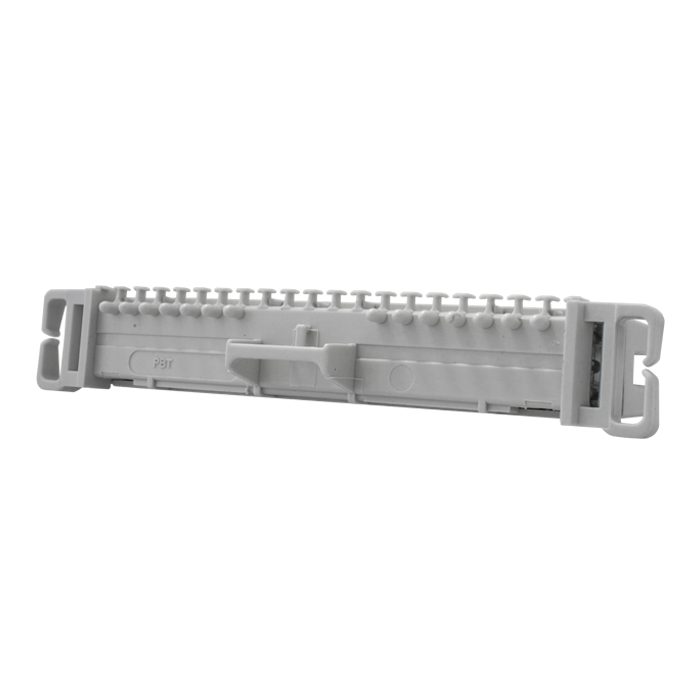

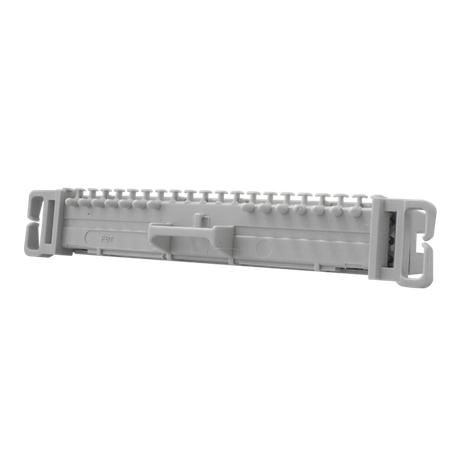

IDC-контакты имеют Y-образную форму, позволяющую легко выполнять параллельные соединения одной пары на несколько выходов - например, для подключения двух телефонов к одному номеру. На боковых сторонах корпуса расположены пластиковые направляющие, а на узкой грани - разрезные кольца для удержания проводов. Цветовая маркировка направляющих упрощает визуальное определение групп контактов. Корпус имеет защиту от случайного выскальзывания проводов благодаря точной геометрии канавок.

Преимущества

• Размыкаемые контакты позволяют менять коммутацию без выпаивания или резки проводов
• IDC-технология исключает необходимость пайки и снижает риск повреждения жил
• Чёткая цветная маркировка ускоряет диагностику и ремонт
• Стандартные размеры (123 мм) обеспечивают совместимость с большинством кроссовых стоек
• Поддерживает установку грозозащиты - можно доработать под требования безопасности

Ограничения применения

• Не предназначен для наружной установки - отсутствует защита от влаги и температурных перепадов
• Максимальное сечение провода - 0,45 мм (AWG 23–26); более толстые жилы не войдут в контакты
• Не рассчитан на высокочастотные или мощные сигналы - только низкоскоростная связь (до 1 Мбит/с)
• Требует использования оригинальных однопарных вилок - совместимость с другими типами вилок не гарантируется

Примеры использования

• Центральная АТС в офисе: подключение 10 рабочих мест к телефонной сети
• Call-центр: временная переадресация вызовов между операторами
• Аудиосистема: подключение аналоговых микрофонов и гарнитур к коммутатору
• Техобслуживание: временное подключение тестового оборудования к линии

Практические советы

• Перед подключением проверьте, чтобы провод был зачищен точно на 8–10 мм - меньше не обеспечит надёжный контакт, больше может повредить изоляцию соседних жил
• Используйте только рекомендованные однопарные вилки - другие могут не плотно входить в контакты
• При замене плинта снимите питание с линии, даже если она кажется неактивной - возможна подача сигнала от другого устройства
• Убедитесь, что посадочное место в кроссе имеет размер 123 мм - не все модели поддерживают этот формат
• Для долговечности не допускайте механических нагрузок на кроссировочные провода - они должны свободно лежать в направляющих
