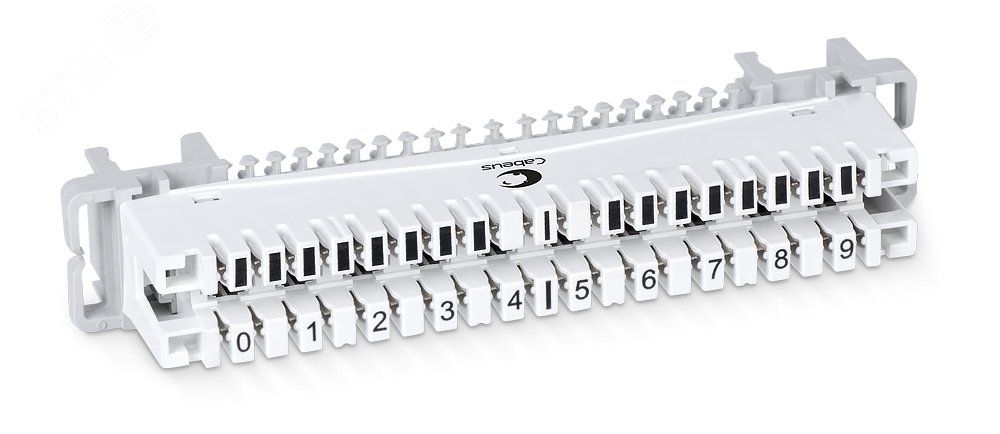

Плинт соединительный CM-10P-P на 10 пар крепление хомут и штангу маркировка 0-9 Cabeus 7235c

Плинт соединительный Cabeus 7235c (CM-10P-P) предназначен для создания надёжных неразъёмных соединений в телефонных сетях, особенно там, где требуется компактная и организованная коммутация - например, в телекоммуникационных шкафах или на стендах. Этот элемент позволяет легко распределить 10 пар проводов с чёткой маркировкой от 0 до 9.

Назначение и область применения

Плинт соединительный Cabeus 7235c (CM-10P-P) используется для фиксированного соединения медных проводов в системах аналоговой телефонии, АТС и других низковольтных телекоммуникационных сетях. Подходит для установки в стандартные 19-дюймовые стойки или настенные хомуты. Применяется в офисах, центрах связи, серверных помещениях и на объектах с распределёнными телефонными линиями.

Технические характеристики

• Количество пар: 10
• Маркировка контактов: 0–9 (по порядку, для удобства кроссировки)
• Тип крепления: хомуты (для настенной установки или внутренней фиксации в шкафах)
• Поддерживаемый тип провода: одножильные и многожильные медные жилы (стандартные для телефонных линий)
• Совместимость с тестовыми шнурами: TC-2-pin-6P2C, TC-2-pin-ST
• Возможность установки защиты: совместим с кассетами PrMag с разрядниками 3-pole GTA

Совместимость и монтаж

Плинт соединительный Cabeus 7235c (CM-10P-P) монтируется в стандартные металлические хомуты, которые крепятся к стене или внутри 19” стоек. Для подключения проводов используются зажимы типа IDC - зачистка изоляции не требуется, достаточно вставить жилу до упора. Каждая пара имеет свою метку (0–9), что ускоряет прозвонку и обслуживание. Установка защитных кассет PrMag выполняется дополнительно - они вставляются в специальные слоты, если есть необходимость в защите от импульсных перенапряжений.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и долговечности для телекоммуникационного оборудования. Совместимость с кассетами PrMag обеспечивает защиту от скачков напряжения, что снижает риск повреждения чувствительной аппаратуры. Нет данных о сертификации по конкретным ГОСТ/IEC - рекомендуется проверять соответствие нормам проекта перед внедрением.

Преимущества

• Чёткая маркировка 0–9 упрощает идентификацию пар и минимизирует ошибки при кроссировке
• Универсальное крепление через хомуты - подходит как для настенного, так и для шкафного монтажа
• Поддержка внешней защиты от перенапряжений - можно доработать систему без замены основного модуля
• Не требует инструментов для подключения - достаточно вдавить провод в контактную группу

Ограничения применения

• Не предназначен для высокочастотных или цифровых сигналов (например, Ethernet)
• Работает только с медными проводами; несовместим с оптоволокном
• Не имеет собственной защиты от перенапряжений - её необходимо устанавливать отдельно (PrMag)
• Не рассчитан на частую перекоммутацию - предназначается для постоянных соединений

Примеры использования

• Центральная коммутационная панель в офисе с 40 телефонными линиями - каждый плинт управляет 10 парами
• Стойка в серверной комнате, где подключаются аналоговые телефоны и факсимильные устройства
• Аварийная связь в промышленном цеху - надёжное соединение между пультом управления и телефонными точками

Практические советы

• Перед монтажом убедитесь, что посадочные места под хомуты имеют достаточную ширину - плинт занимает около 80 мм по ширине
• Для быстрой диагностики используйте тестовый шнур TC-2-pin-6P2C - он идеально подходит для проверки целостности каждой пары
• Если планируете использовать защиту от перенапряжений, заранее закажите кассеты PrMag с разрядниками GTA - они не входят в комплект
• Не затягивайте хомуты слишком сильно - это может деформировать корпус плинта и нарушить контакт
• При большом количестве плинтов (более 5) используйте цветовую или буквенную систему пометок на стойке - это ускорит поиск нужной линии
