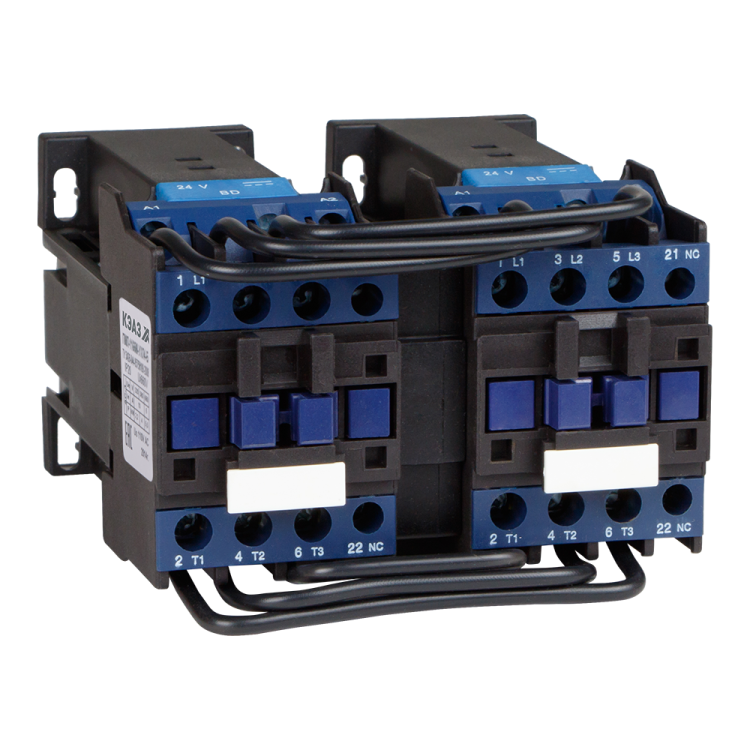

Контактор реверсивный ПМЛ-2566ДМ-32А-24DC-УХЛ4-Б-КЭАЗ - 253207

Контактор реверсивный ПМЛ-2566ДМ-32А-24DC-УХЛ4-Б от КЭАЗ предназначен для переключения направления вращения трёхфазных электродвигателей мощностью до 15 кВт. Управление осуществляется через катушку 24 В постоянного тока, что обеспечивает совместимость со слаботочными системами автоматизации. Монтаж выполняется на DIN-рейку, а степень защиты IP20 делает устройство подходящим для установки внутри щитов.

Назначение и область применения

Контактор реверсивный ПМЛ-2566ДМ-32А-24DC-УХЛ4-Б используется для изменения направления вращения электродвигателей в системах автоматического управления. Подходит для оборудования, где требуется частое реверсирование: конвейеры, насосы, компрессоры, станки с ЧПУ, подъёмники и другие механизмы с двунаправленной работой.

Технические характеристики

• Тип: реверсивный контактор
• Род тока: постоянный (DC)
• Напряжение катушки управления: 24 В DC
• Номинальный ток: 32 А
• Номинальная мощность двигателя: 15 кВт
• Главные контакты: 3 замыкающих, 0 размыкающих
• Силовые НЗ контакты: 1 шт. (для блокировки цепей)
• Вспомогательные контакты: 1 НО + 1 НЗ
• Подключение: винтовые зажимы
• Максимальное сечение кабеля: 6 мм2
• Способ монтажа: на DIN-рейку
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C и повышенной влажности
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от крупных предметов, но не от воды и пыли
• Нормативный документ: ТУ 3420-091-05758109-2016

Совместимость и монтаж

Контактор реверсивный ПМЛ-2566ДМ-32А-24DC-УХЛ4-Б устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - допускаются медные провода сечением до 6 мм2. Обязательно соблюдайте полярность при подключении катушки 24 В DC. Реверсивная схема требует двух контакторов (или одного двойного, как этот), которые не должны активироваться одновременно - необходимо использовать механическую или программную блокировку.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3420-091-05758109-2016. Степень защиты IP20 исключает доступ к токоведущим частям при открытых крышках, но не предназначено для работы во влажных или запылённых средах вне корпуса. Применяйте только в закрытых распределительных щитах. Контактор не имеет функции тепловой защиты - внешнюю защиту двигателя следует реализовать отдельно (например, термореле).

Преимущества

• Высокая надёжность благодаря проверенной конструкции контакторов серии ПМЛ от КЭАЗ
• Устойчивость к колебаниям напряжения катушки 24 В DC - меньше помех по сравнению с переменным током
• Встроенные вспомогательные контакты (НО и НЗ) позволяют легко реализовать блокировки и сигнализацию
• Простой монтаж на DIN-рейку снижает время сборки щита
• Климатическое исполнение УХЛ4 позволяет применять в холодных помещениях без дополнительного обогрева

Ограничения применения

• Не применяется вне электрических шкафов - IP20 не защищает от влаги и пыли
• Не рассчитан на работу с нагрузкой выше 32 А - превышение вызывает перегрев и выход из строя
• Требуется обязательная блокировка между контактами для предотвращения короткого замыкания при реверсе
• Не подходит для частотного регулирования - управление только ON/OFF
• Не содержит встроенную тепловую защиту - необходим внешний термореле или аналогичное устройство

Примеры использования

• Переключение направления движения конвейера в логистических системах
• Реверс насоса в системах гидравлического контроля
• Управление подъёмником или лифтом с возможностью опускания/поднятия
• Оборудование с ЧПУ, где требуется точное изменение направления вращения шпинделя
• Автоматические системы затворов и клапанов с двунаправленным приводом

Практические советы

• При проектировании схемы используйте хотя бы один из вспомогательных контактов (НО или НЗ) для блокировки второй катушки - это предотвратит одновременное включение обоих контакторов
• Выбирайте кабель сечением 4–6 мм2 для подключения силовых цепей - этого достаточно для 32 А при нормальных условиях
• Проверьте соответствие напряжения питания катушки - даже небольшое отклонение от 24 В DC может привести к некорректному срабатыванию
• При использовании в холодном помещении (УХЛ4) убедитесь, что внутренняя температура щита не опускается ниже −40 C
• Для обслуживания отключите питание и проверьте отсутствие напряжения перед открыванием крышки - контактор не имеет видимого разрыва
