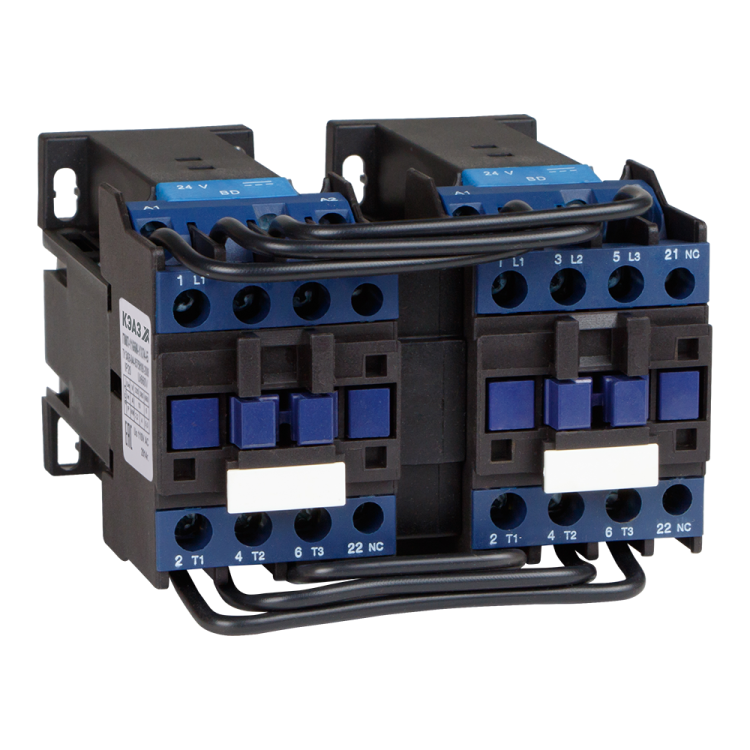

Контактор ПМЛ-2566М УХЛ4 Б 25А кат. 220В DC КЭАЗ 253203

Контактор ПМЛ-2566М-25А-220DC-УХЛ4-Б-1НЗ-рев-IP20 от КЭАЗ предназначен для коммутации цепей постоянного тока с нагрузкой до 25 А, особенно в системах управления электродвигателями. Этот контактный аппарат из серии ПМЛ обеспечивает надёжную работу в условиях умеренного и холодного климата благодаря исполнению УХЛ4.

Назначение и область применения

Контактор ПМЛ-2566М-25А-220DC-УХЛ4-Б-1НЗ-рев-IP20 используется для включения и отключения электродвигателей переменного тока через управление цепью постоянного тока. Его реверсивное исполнение позволяет переключать направление вращения двигателя - это важно для автоматизированных линий, где требуется изменение движения: конвейеры, лифты, станки с ЧПУ, насосные установки.

Технические характеристики

• Род тока: постоянный (DC) - катушка управления работает от 220 В постоянного тока;
• Номинальный ток главных контактов: 25 А - способна выдерживать длительную нагрузку до этого значения;
• Количество замыкающих главных контактов: 3 - три пары нормально открытых контактов для подключения трёх фаз;
• Номинальная мощность двигателя: 11 кВт - оптимально для двигателей этой мощности при напряжении 380 В;
• Количество вспомогательных контактов: 1 замыкающий (1НЗ) - используется для сигнализации, блокировки или самоблокировки;
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов сечением до 4 мм2;
• Способ монтажа: на DIN-рейку 35 мм - совместим со стандартными щитами;
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от предметов более 12 мм, но не защищён от воды и пыли;
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40 C до +40 C, в помещениях с повышенной влажностью;
• Нормативный документ: ТУ3420-091-05758109-2016 - соответствует техническим условиям завода-производителя.

Совместимость и монтаж

Контактор ПМЛ-2566М-25А-220DC-УХЛ4-Б-1НЗ-рев-IP20 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используйте провода сечением не более 4 мм2 - большие сечения не войдут в зажимы. Подключение катушки управления осуществляется к двум выводам, помеченным A1 и A2. Обязательно соблюдайте полярность при подаче 220 В постоянного тока - неверная полярность не повредит устройство, но может исключить срабатывание.

Реверсивная версия требует двух таких контакторов: один для прямого вращения, второй - для обратного. Между ними должна быть механическая и электрическая блокировка, чтобы предотвратить одновременное включение - иначе произойдёт короткое замыкание.

Безопасность и стандарты

Контактор ПМЛ-2566М-25А-220DC-УХЛ4-Б-1НЗ-рев-IP20 выполнен в соответствии с требованиями ТУ3420-091-05758109-2016. Он не имеет функции тепловой защиты - внешний термореле необходимо устанавливать отдельно. IP20 не обеспечивает защиту от брызг и пыли - применять можно только внутри закрытых шкафов или помещений с контролируемой средой.

Преимущества

• Высокая надёжность контактов благодаря технологии КЭАЗ - срок службы до 1 млн операций;
• Устойчивость к колебаниям напряжения катушки +-10 % - работает даже при просадках в сети;
• Простота замены - корпус легко снимается с рейки без демонтажа проводов;
• Совместимость с другими изделиями серии ПМЛ - можно использовать в составе унифицированных решений;
• Цифровая маркировка на корпусе - легко идентифицируется при обслуживании.

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует взрывозащита;
• Не допускается использование вне помещений или в сырых местах - степень защиты IP20 не защищает от влаги;
• Не подходит для частотного регулирования - не рассчитан на импульсные нагрузки от преобразователей частоты;
• Требуется обязательная блокировка при реверсе - без неё возможен выход из строя оборудования;
• Не рекомендован для работы при температурах ниже −40 C - снижается надёжность срабатывания.

Примеры использования

• Автоматическая линия сборки - управление реверсом конвейера;
• Подъёмник грузового лифта - переключение направления движения;
• Насосная станция - запуск/остановка и смена режима работы;
• Оборудование для деревообработки - реверсивные шлифмашины и фрезеры;
• Щитовые системы с DC-управлением - когда сигнал от PLC или реле контроля подаётся постоянным током.

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки - 220 В постоянного тока, а не переменного!
• При использовании в реверсивной схеме обязательно установите два контактора и реализуйте электромеханическую блокировку - например, с помощью дополнительных НР контактов;
• Для долгой жизни контактов не включайте двигатель чаще 30–40 раз в час - высокая частота срабатывания ускоряет износ;
• Проверяйте затяжку винтов после первых 10–20 включений - медные провода могут немного “осесть”;
• Если нужна защита от перегрузки - выбирайте тепловое реле типа ТРН или ТРП и устанавливайте его рядом;
• Для диагностики состояния контактов используйте тестер - замыкание между контактами указывает на износ.
