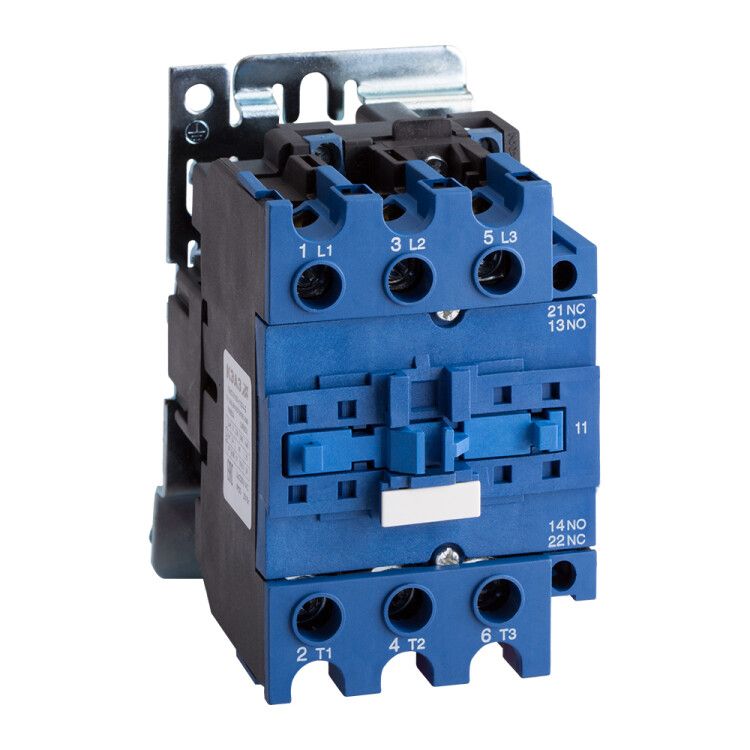

Контактор ПМЛ-3165М1 УХЛ4 Б 50А кат. 220В DC КЭАЗ 246154

Контактор ПМЛ-3165М1-50А-220DC-УХЛ4-Б от КЭАЗ предназначен для частого включения и отключения электродвигателей и других нагрузок до 50 А в цепях постоянного тока. Этот контактный аппарат надёжно работает в условиях умеренного и холодного климата и монтируется на DIN-рейку.

Назначение и область применения

Контактор ПМЛ-3165М1-50А-220DC-УХЛ4-Б используется для коммутации силовых цепей постоянного тока. Подходит для управления двигателями, нагревателями, системами автоматизации и другим оборудованием, где требуется частое включение/выключение. Применяется в промышленных установках: конвейеры, насосы, станки, системы управления технологическими процессами.

Технические характеристики

• Тип: контактный аппарат с катушкой управления постоянного тока (DC)
• Напряжение катушки: 220 В DC - требует источник питания именно постоянного тока этого значения
• Номинальный ток главных контактов: 50 А - способен выдерживать длительную нагрузку до этой величины
• Главные контакты: 3 нормально открытых (3NO) + 1 нормально закрытый (1NC)
• Вспомогательные контакты: 1 нормально открытый (1NO) + 1 нормально закрытый (1NC) - используются для сигнализации и управления цепями контроля
• Номинальная мощность управляемого двигателя: 22 кВт - соответствует нагрузкам типичных трёхфазных двигателей
• Подключение: винтовые зажимы - удобны для многожильных и одножильных проводов
• Способ монтажа: на DIN-рейку типа TS35 - совместим со стандартными шкафами управления
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40 C до +40 C и повышенной влажности
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен

Совместимость и монтаж

Контактор ПМЛ-3165М1-50А-220DC-УХЛ4-Б устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используйте провода сечением до 16 мм2 - они плотно фиксируются винтовыми зажимами. Обязательно проверьте соответствие напряжения катушки: 220 В постоянного тока. Нельзя использовать с переменным током - катушка не сработает или перегреется.

Безопасность и стандарты

Произведён согласно техническому условию ТУ3420-091-05758109-2016. Соответствует требованиям безопасности для промышленного оборудования. Отсутствуют функции защиты от перегрузки или короткого замыкания - такие задачи решаются внешними предохранителями или автоматами.

Преимущества

• Высокая механическая износостойкость - рассчитан на долгий срок службы при частых операциях включения
• Чёткая коммутация благодаря качественной катушке постоянного тока - минимум помех и бросков напряжения
• Удобство сборки: компактный корпус и стандартный монтаж на DIN-рейку снижают время установки
• Наличие вспомогательных контактов позволяет легко реализовать схемы самоблокировки и сигнализации состояния

Ограничения применения

• Не предназначена для работы в условиях высокой запылённости, сырости или воздействия воды - степень защиты IP20 не обеспечивает герметичность
• Не подходит для сетей переменного тока - катушка 220 В DC не будет работать при 220 В AC
• Не имеет встроенной защиты от перегрузки - обязательно применять внешние устройства защиты
• Не рекомендован для реверсивных схем - устройство нереверсивное; для изменения направления вращения нужен другой контактный аппарат

Примеры использования

• Управление прямолинейным перемещением конвейера с двигателем 22 кВт
• Включение/выключение насосной группы в системе водоснабжения
• Автоматизация печей с нагревательными элементами постоянного тока
• Цепи управления в системах автоматического регулирования на заводе

Практические советы

• Перед установкой проверьте напряжение на катушке - даже небольшое отклонение ниже 200 В может вызвать недопустимую вибрацию или отказ включить
• Затягивайте винтовые зажимы усилием рук - переусиливать нельзя, чтобы не повредить пластиковые детали
• Для защиты от скачков напряжения при отключении катушки рекомендуется установить демпферный диод параллельно катушке
• При использовании в холодном помещении допускается работа при −40 C, но перед первым включением убедитесь, что внутри аппарата нет конденсата
• Контактор ПМЛ-3165М1-50А-220DC-УХЛ4-Б от КЭАЗ можно заменить аналогом из серии РТЛ при необходимости - они имеют схожую конструкцию и габариты
