Оптическая полка 1U укомплектованная 12 х duplex SC OS2 | RNFP9DSCU12 DKC ДКС

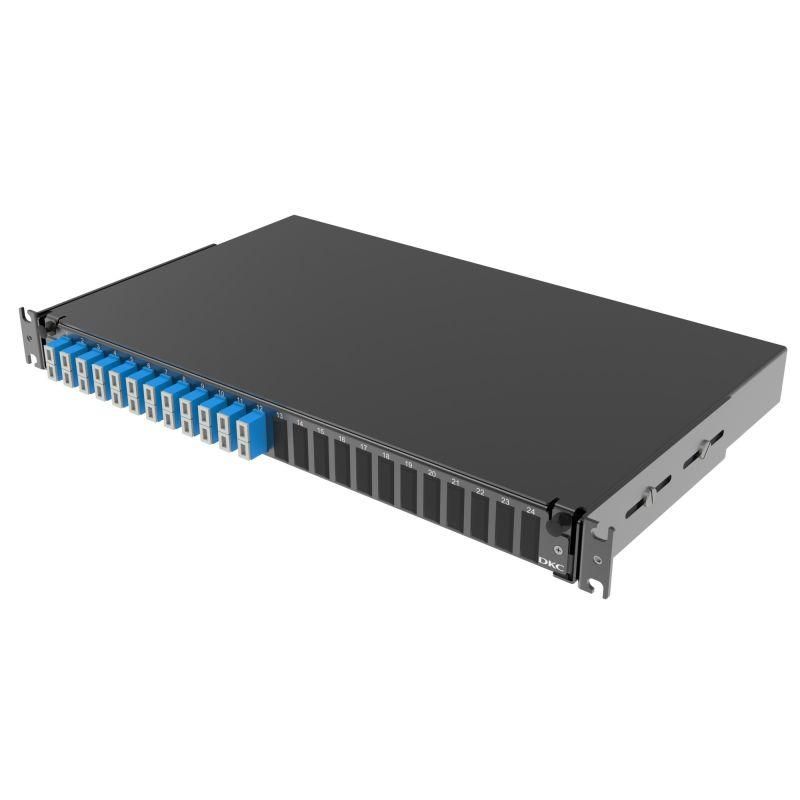

Полка оптическая выдвижная 1U с адаптерами 12 x duplex SC OS2 в комплекте с лицевой панелью, пигтейлами, сплайс-кассетой и гильзами КДЗС - это готовое решение для организации и защиты оптоволоконных соединений в телекоммуникационных шкафах. Бренд DKC IT предлагает эту модель из серии RAM telecom как надежный элемент для центров распределения сигналов, где важна быстрая доступность и аккуратная укладка волокон.

Назначение и область применения

Эта полка предназначена для установки в стандартные 19-дюймовые стойки на уровне 1U. Она обеспечивает удобную выдвижную платформу для работы с оптическими соединениями - особенно там, где требуется частый доступ к портам: в точках распределения, на границах сетей, в серверных помещениях. Подходит для монтажа в ЦОД, на базовых станциях связи, в системах FTTH.

Технические характеристики

• Форм-фактор: 1U (44,5 мм высоты)
• Количество адаптеров: 12 пар (24 порта) типа duplex SC
• Тип волокна: OS2 (одномодовое, для длинных дистанций до 20 км)
• Комплектация: лицевая панель, 12 пигтейлов (SC/UPC), сплайс-кассета на 12 волокон, термоусадочные гильзы
• Материал корпуса: металл с покрытием против коррозии
• Выдвижной механизм: роликовый, с фиксацией в двух положениях

Совместимость и монтаж

Полка совместима со всеми стандартными 19-дюймовыми стойками. Для установки достаточно зафиксировать её боковыми направляющими с помощью болтов M4. Выдвижной механизм позволяет легко достать все адаптеры без необходимости демонтажа оборудования вокруг. Пигтейлы уже установлены на лицевую панель - остается лишь выполнить спlicing внутри кассеты и закрепить гильзы. Диаметр входного отверстия для ввода кабеля - 8–12 мм.

Преимущества

• Готовый комплект снижает время монтажа - всё необходимое есть в одной коробке
• Выдвижная конструкция упрощает тестирование и обслуживание без перегрузки соседних модулей
• Адаптеры SC Duplex обеспечивают плотную и надежную посадку волокон
• Сплайс-кассета рассчитана на 12 волокон - хватает для большинства ответвлений в FTTx
• Металлический корпус защищает от механических повреждений и ЭМИ

Ограничения применения

• Не предназначен для использования вне помещений - отсутствует защита IP
• Поддерживает только одномодовое волокно OS2; многомодовое (OM3/OM4) не рекомендовано
• Максимальное количество волокон в кассете - 12; нельзя расширить без замены детали
• Работает только с адаптерами SC - другие типы (LC, FC) требуют замены панели

Примеры использования

• Центральный пункт распределения в городской сети FTTH
• Участок между основным оптическим кабелем и абонентскими линиями
• Шкаф управления на базовой станции мобильной связи
• Локальная сеть предприятия с несколькими точками подключения через оптику

Практические советы

• Перед монтажом проверьте длину пигтейлов - они должны доходить до вашего коммутационного оборудования без натяжения
• Используйте специальные инструменты для сплайсинга: режущий нож, микроскоп и термоусадочную печь
• Обязательно помечайте каждый пигтейл этикеткой сразу после монтажа - это экономит часы при диагностике
• При использовании в условиях повышенной запыленности регулярно протирайте адаптеры SC чистящими картриджами
• Полка DKC IT RNFP9DSCU12 идеально сочетается с другими изделиями серии RAM telecom - можно собирать унифицированные секции
