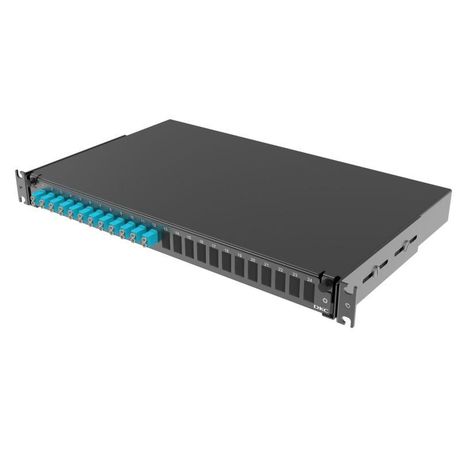

Полка оптическая выдвижная 1U с адатерами 12 х duplex LC ОМ3 в комплекте лицевой панелью пигтейлами сплайс-кассет(ой/ами) и гильзами КДЗС DKC RNFP53DLCU12 ДКС

Полка оптическая выдвижная 1U с адаптерами 12 x duplex LC OM3 в комплекте с лицевой панелью, пигтейлами, сплайс-кассетой и гильзами КДЗС - это готовое решение для организации и управления оптоволоконными соединениями в телекоммуникационных шкафах. Бренд DKC IT предлагает эту модель в серии RAM telecom, обеспечивая компактную, надёжную и легко обслуживаемую структуру для центров обработки данных и распределительных узлов.

Назначение и область применения

Полка оптическая выдвижная 1U предназначена для установки в стандартизированные 19-дюймовые стойки. Она позволяет удобно размещать, проверять и переподключать оптоволоконные линии без необходимости демонтажа всего оборудования. Подходит для сетей передачи данных на скоростях до 10/40/100 Гбит/с, где важна плотная укладка и быстрый доступ к портам - например, в серверных, ЦОД, телеком-узлах и на объектах связи.

Технические характеристики

• Форм-фактор: 1U (44,45 мм высоты)
• Количество адаптеров: 12 × duplex LC
• Тип адаптеров: совместимы с OM3 многомодовым волокном
• Комплектация: лицевая панель, 12 пигтейлов, сплайс-кассета, термоусадочные гильзы
• Механизм: выдвижной направляющий механизм с фиксацией
• Материал корпуса: металл, покрытие против коррозии
• Рабочая температура: от –10C до +55C

Совместимость и монтаж

Полка оптическая выдвижная 1U с адаптерами 12 x duplex LC OM3 в комплекте с лицевой панелью, пигтейлами, сплайс-кассетой и гильзами КДЗС монтируется в любые 19-дюймовые стойки с глубиной не менее 400 мм. Выдвижной механизм позволяет доставать полку полностью из стойки - это упрощает работу с пигтейлами и сплайс-соединениями. Установка занимает 5–10 минут: достаточно зафиксировать её на направляющих с помощью болтов M4. Адаптеры LC уже установлены и закреплены, пигтейлы предварительно подготовлены - остается лишь выполнить сплайс-соединения с основным кабелем через кассету.

Преимущества

• Готовая сборка: всё необходимое в одном комплекте - не требуется докупать панели, кассеты или гильзы
• Выдвижной дизайн снижает риск повреждения волокон при работе
• OM3-совместимость обеспечивает поддержку современных высокоскоростных протоколов
• Лицевая панель защищает адаптеры от пыли и случайного контакта
• Интегрированная сплайс-кассета экономит место внутри стойки

Ограничения применения

• Не подходит для одномодового волокна SMF - использует только OM3 многомодовое
• Максимальная нагрузка на выдвижной механизм - 3 кг; не рекомендуется перегружать кабелями сверх комплекта
• Не имеет встроенной системы управления питанием или освещением - требует внешнего решения при сложных условиях монтажа
• Работает только в помещениях с контролируемой средой - не предназначена для уличной или сырых зон

Примеры использования

• Центры обработки данных: организация горизонтальных связей между серверами и коммутаторами
• Телеком-распределительные пункты: точка подключения клиентских линий к магистрали
• Объекты с высокой плотностью волокон: медицинские учреждения, образовательные кампусы, финансовые центры
• Резервные каналы: быстрая замена и тестирование волокон без остановки работы сети

Практические советы

• Перед монтажом проверьте посадочный диаметр направляющих в вашей стойке - они должны соответствовать стандарту EIA-310-D
• Не перегибайте пигтейлы радиусом меньше 30 мм - это вызывает потери сигнала
• После сплайсинга обязательно пометьте каждый пигтейл - так проще диагностировать линии при авариях
• При частых переподключениях регулярно проверяйте состояние адаптеров LC - грязь и износ снижают качество связи
• Эта полка оптическая выдвижная 1U с адаптерами 12 x duplex LC OM3 в комплекте с лицевой панелью, пигтейлами, сплайс-кассетой и гильзами КДЗС идеально сочетается с другими элементами серии RAM telecom от DKC IT - можно унифицировать всю систему
