Оптическая полка выдв. 1U с адатерами 8 х duplex LC ОМ3 в компл. лицевой панелью, пигтейлами, сплайс-кассет. и гильзами КДЗС | SIGB400HDZL DKC ДКС RNFP53DLCU8

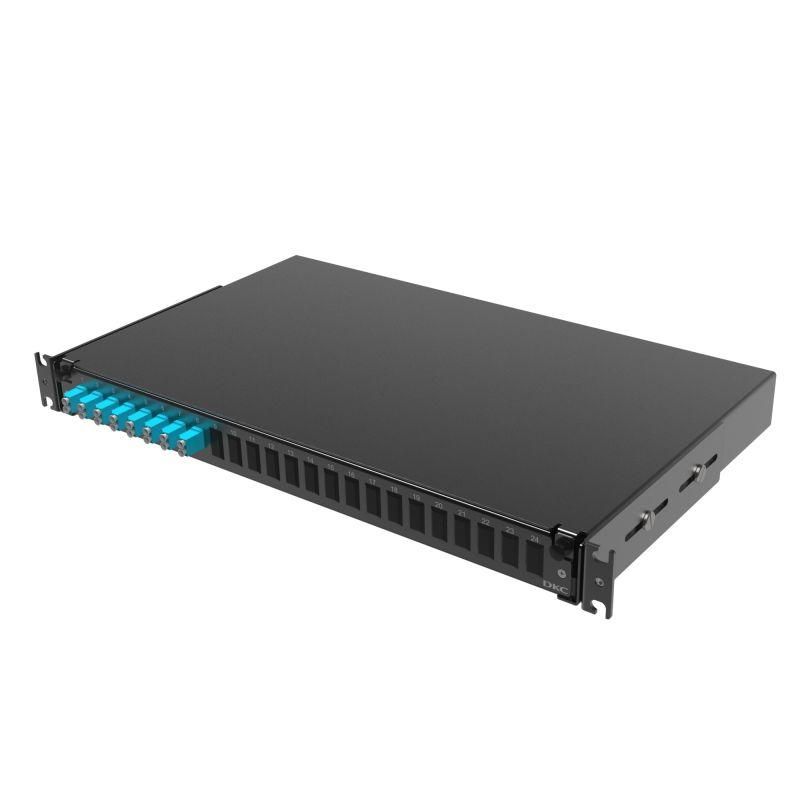

Полка оптическая выдвижная 1U с адаптерами 8 x duplex LC OM3 от DKC IT (арт. rnfp53dlcu8) предназначена для организации и защиты точек соединения оптоволоконных кабелей внутри 19-дюймового шкафа. Конструкция позволяет удобно выполнять спlicing, тестирование и обслуживание волокон без демонтажа всего оборудования.

Назначение и область применения

Эта полка используется для централизованного управления оптическими соединениями в сетях связи, телекоммуникационных узлах, серверных помещениях и распределительных пунктах. Подходит для монтажа в шкафах, где требуется частый доступ к волокнам - например, при подключении новых абонентов, ремонте линий или перестройке сети. Полка обеспечивает безопасную фиксацию и аккуратную укладку волокон, снижает риск повреждений при работе.

Технические характеристики

• Высота: 1U (44,45 мм) - совместима со стандартными 19” шкафами
• Количество адаптеров: 8 × duplex LC
• Тип волокна: OM3 - поддерживает передачу до 10 Гбит/с на расстоянии до 300 м
• Комплектация: лицевая панель, 8 пигтейлов, одна сплайс-кассета, гильзы КДЗС
• Число входов кабеля: 4 - обеспечивают подвод оптических кабелей с разных сторон
• Материал корпуса: металл с порошковым покрытием
• Глубина установки: регулируемая за счет крепёжных уголков

Совместимость и монтаж

Полка оптическая выдвижная 1U с адаптерами 8 x duplex LC OM3 (rnfp53dlcu8) устанавливается в любые 19-дюймовые стойки с шагом крепления 44,45 мм. Уголки позволяют задать нужную глубину посадки - важно проверить зазор между передней панелью шкафа и внутренними элементами. Для монтажа достаточно закрепить её двумя болтами. Выдвижная панель обеспечивает свободный доступ ко всем компонентам даже при плотной упаковке шкафа. Все пигтейлы уже подготовлены - их можно сразу подключать к оборудованию или другим волокнам через сплайс-кассету.

Преимущества

• Удобство обслуживания: выдвижная конструкция исключает необходимость работы “вслепую” в тесном шкафу
• Защита волокон: кассета и гильзы КДЗС предохраняют места сварки от механических нагрузок и запыления
• Стандартная комплектация: всё необходимое для первичной сборки в одном изделии - не требует доп purchases
• Регулируемая глубина: легко адаптируется под разные модели шкафов и наличие других модулей
• Поддержка OM3: гарантирует высокую пропускную способность для современных сетей

Ограничения применения

• Не предназначен для наружной установки - отсутствует защита от влаги и температурных колебаний
• Не рассчитана на многократное извлечение и возврат кабелей - постоянная работа с волокнами может повредить пигтейлы
• Адаптеры LC - несовместимы с SC, ST или FC без переходников
• Максимальное количество волокон в кассете ограничено - при необходимости большего числа соединений потребуется несколько таких полок

Примеры использования

• Центральный офис провайдера - организация выходов волокон к абонентским терминалам
• Интернет-обменный пункт (IXP) - временные и постоянные соединения между операторами
• Филиал банка или больницы - локальная оптическая сеть с центральным узлом
• Производственные площадки - связь между контроллерами и системами автоматизации

Практические советы

• Перед установкой проверьте, что внутренняя глубина шкафа достаточна для выдвижной панели - минимум 300–350 мм рекомендовано
• При прокладке кабелей используйте кабельные каналы - так сохранится целостность волокон и будет проще найти нужный участок
• Не перегибайте пигтейлы радиусом менее 30 мм - это вызывает потери сигнала
• При использовании нескольких полок rnfp53dlcu8 от DKC IT помечайте каждый адаптер - это ускоряет диагностику и замену
• Следите за чистотой адаптеров - грязь на торцах LC снижает качество связи; используйте специальные чистящие средства
