Оптическая полка выдвижная 1U с адатерами 6 х duplex LC OS2 в комплекте лицевой панелью, пигтейлами, сплайс-кассет(ой/ами) и гильзами КДЗС | RNFP9DL ДКС RNFP9DLCU6

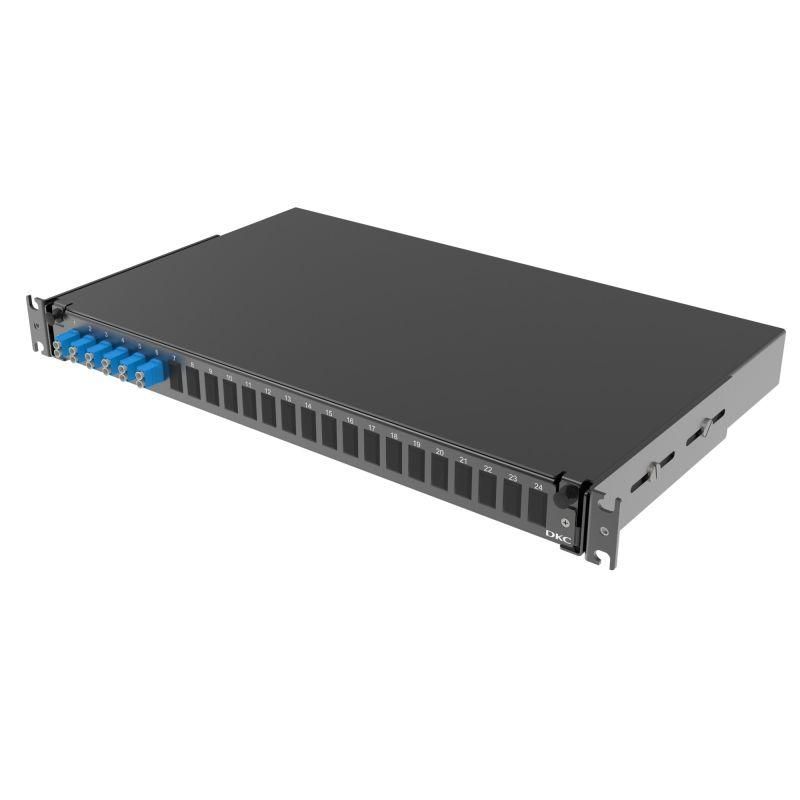

Полка оптическая выдвижная 1U с адаптерами 6 x duplex LC OS2 в комплекте с лицевой панелью, пигтейлами, сплайс-кассетой и гильзами КДЗС - это готовое решение для организации и защиты оптоволоконных соединений в телекоммуникационных шкафах. Произведена компанией DKC IT в серии RAM telecom, артикул rnfp9dlcu6 обеспечивает быстрый доступ к портам и упрощает обслуживание сетей.

Назначение и область применения

Полка предназначена для установки в стандартные 19-дюймовые стойки и используется для коммутации оптоволоконных линий. Подходит для центров обработки данных, распределительных пунктов связи, базовых станций мобильной связи и других мест, где требуется плотная и надёжная организация волоконно-оптических соединений. Выдвижная конструкция позволяет работать с кабелями без необходимости извлечения всего оборудования из стойки.

Технические характеристики

• Высота: 1U (44,5 мм)
• Количество адаптеров: 6 × duplex LC
• Тип адаптеров: LC OS2 - совместимы с одножильным волокном для передачи на большие расстояния
• Комплектация: лицевая панель, 6 пигтейлов (с предварительно смонтированными коннекторами LC), сплайс-кассета на 12 волокон, 12 термоусаживаемых гильз
• Материал корпуса: металл с покрытием против коррозии
• Работа с волокном: G.652.D (стандарт OS2)

Совместимость и монтаж

Полка монтируется в любую 19-дюймовую стойку с глубиной, достаточной для выдвижного механизма. Установка происходит через боковые направляющие - фиксируется болтами. Все элементы уже собраны: пигтейлы подключены к адаптерам, сплайс-кассета закреплена внутри. Для завершения монтажа достаточно зачистить и сплайсовать входящие волокна с пигтейлами, затем поместить их в гильзы и запечь в термокамере. Посадочные места под адаптеры стандартизированы - можно заменить повреждённый адаптер на аналогичный.

Преимущества

• Готовая сборка снижает время установки - не требует самостоятельной комплектации деталей
• Выдвижной механизм уменьшает риск перегиба волокон при работе
• Интегрированная сплайс-кассета экономит место и организует хранение соединений
• LC OS2 адаптеры обеспечивают низкий уровень потерь и высокую стабильность сигнала
• Лицевая панель защищает контакты от пыли и механических воздействий

Ограничения применения

• Не предназначен для работы с многомодовым волокном (MMF) - только для одножильного OS2
• Максимальное количество волокон на полке - 12 (из-за ёмкости кассеты); для большего числа потребуется несколько единиц
• Требует наличия термокамеры для герметизации гильз - без неё невозможно полноценное соединение
• Не рекомендуется использовать в условиях постоянной вибрации без дополнительной амортизации

Примеры использования

• Подключение оптоволоконных линий между серверными стойками в ЦОД
• Распределение сигналов от главного оптического кабеля к абонентским точкам в FTTH-сетях
• Объединение каналов на узле доступа в мобильной сети (BTS/NodeB)
• Резервирование и тестирование линий в распределительных шкафах

Практические советы

• Перед монтажом проверьте длину входящих волокон - они должны достигать сплайс-кассеты без натяжения
• Учитывайте радиус изгиба: минимальный - 30 мм для одножильного волокна OS2
• При использовании в помещениях с высокой запылённостью используйте дополнительные крышки на свободные адаптеры
• Для удобства обслуживания маркируйте каждый пигтейл и соответствующий входной кабель
• Артикул rnfp9dlcu6 от DKC IT совместим с другими изделиями серии RAM telecom - можно масштабировать систему без изменения форм-фактора
