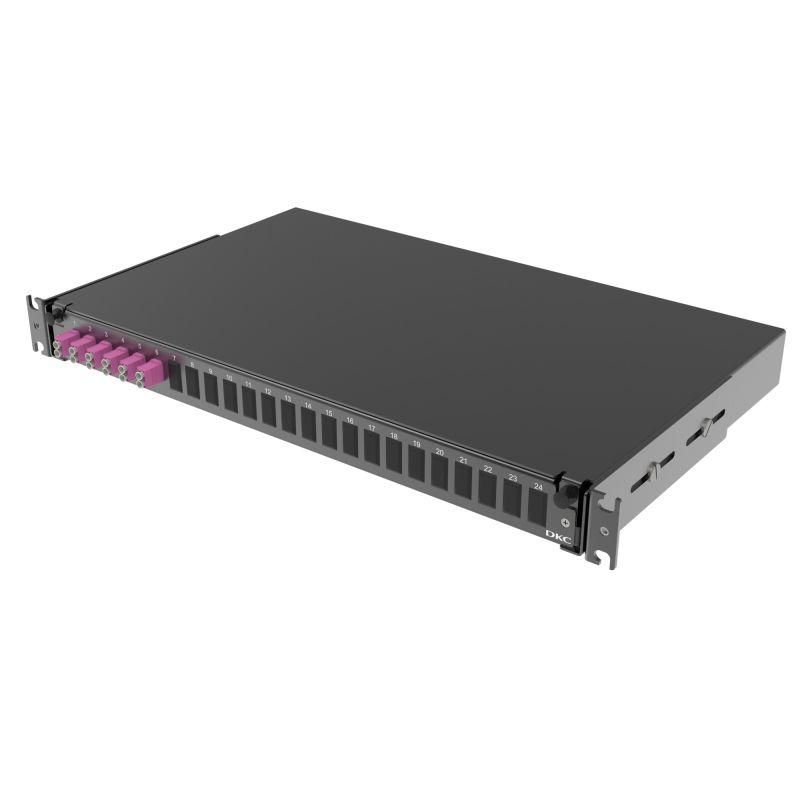

Оптическая полка выдвижная 1U с адатерами 6 х duplex LC ОМ4 в комплекте лицевой панелью, пигтейлами, сплайс-кассет(ой/ами) и гильзами КДЗС | RNFP54D ДКС RNFP54DLCU6

Полка оптическая выдвижная 1U с адаптерами 6 x duplex LC OM4 в комплекте с лицевой панелью, пигтейлами, сплайс-кассетой и гильзами КДЗС - это готовое решение для организации и защиты оптоволоконных соединений в телекоммуникационных шкафах. Произведена компанией DKC IT в серии RAM telecom, артикул rnfp54dlcu6, обеспечивает удобный доступ к портам и упрощает монтаж в стандарте 19”.

Назначение и область применения

Полка предназначена для установки в стандартные серверные или телекоммуникационные стойки 19”. Она позволяет организовать и защищать до шести оптических соединений типа LC Duplex на базе многомодового волокна OM4. Подходит для центров обработки данных, распределительных пунктов связи, офисных сетей и любых мест, где требуется компактное и надёжное управление оптоволокном.

Технические характеристики

• Высота: 1U (44,45 мм) - совместима с любой 19” стойкой
• Количество адаптеров: 6 × LC Duplex - каждый порт поддерживает два волокна
• Тип волокна: OM4 - оптимизирован для передачи на скоростях до 10/40/100 Гбит/с на расстояния до 550 метров
• Комплектация: лицевая панель, 6 пигтейлов (длина не указана), сплайс-кассета, термосклеиваемые гильзы
• Материал корпуса: металл с покрытием против коррозии
• Механизм выдвижения: направляющие с фиксацией - обеспечивают устойчивую работу при извлечении

Совместимость и монтаж

Полка montируется в 19” стойку с помощью боковых кронштейнов, входящих в комплект. Для монтажа достаточно двух болтов на каждом креплении. Адаптеры LC Duplex совместимы с большинством современных SFP/SFP+ модулей. Пигтейлы позволяют легко подключить полку к существующей оптической трассе. Сплайс-кассета и гильзы дают возможность выполнить внутреннюю сварку волокон прямо внутри полки - не требует внешнего оборудования.

Преимущества

• Готовый комплект - всё необходимое для сборки оптического узла уже в наличии: нет необходимости докупать пигтейлы, кассеты или гильзы
• Выдвижной механизм снижает риск повреждения волокон при обслуживании - можно работать с портами без демонтажа всей стойки
• OM4-совместимость гарантирует высокую пропускную способность и будущую масштабируемость сети
• Интегрированная сплайс-кассета экономит место и уменьшает количество точек соединения

Ограничения применения

• Не предназначен для одномодового волокна SMF - использование с SMF приведёт к значительным потерям сигнала
• Работает только в помещениях; не имеет защиты от воды или пыли (IP-класс не указан, значит, не рассчитана на уличную эксплуатацию)
• Максимальная нагрузка на один порт - только оптический пигтейл; механические усилия (например, перегрузка кабелями) недопустимы
• Не поддерживает быстроразъёмные соединители типа SC или ST - только LC Duplex

Примеры использования

• Подключение серверного оборудования в ЦОД через оптические модули SFP+
• Объединение распределительных щитов в здании по оптоволокну
• Установка в магистральных шкафах на этажах коммерческих зданий
• Аппаратные точки перехода между медными и оптическими участками сети

Практические советы

• Перед монтажом проверьте посадочные отверстия в вашей стойке - они должны соответствовать стандарту EIA-310-D
• При использовании пигтейлов соблюдайте минимальный радиус изгиба - не менее 30 мм, чтобы избежать потерь сигнала
• Сохраните запасные гильзы - они расходуются при каждой сварке, и замена возможна только при наличии резерва
• При работе с выдвижной полкой всегда используйте антивибрационные крепления, особенно в условиях постоянной вибрации (например, рядом с оборудованием)
• Полка rnfp54dlcu6 от DKC IT идеально сочетается с другими элементами серии RAM telecom - рекомендуется использовать её в комплексе с аналогичными решениями для единообразия и совместимости
