Оптическая полка выдвижная 1U с адатерами 4 х duplex SC ОМ2 в комплекте лицевой панелью, пигтейлами, сплайс-кассет(ой/ами) и гильз | RNFP50DSCU4 D ДКС

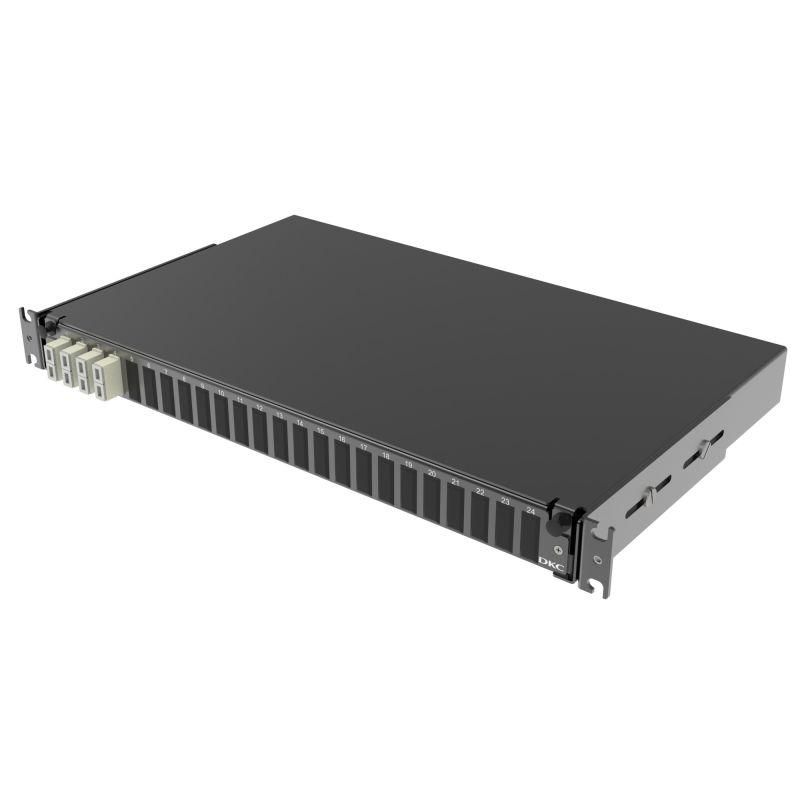

Полка оптическая выдвижная 1U с адаптерами 4 x duplex SC ОМ2 в комплекте с лицевой панелью, пигтейлами, сплайс-кассетой и гильзами КДЗС DKC - это готовый модуль для организации распределения и соединения оптоволоконных линий в 19-дюймовых стойках. Бренд DKC предлагает эту модель как часть серии RAM telecom, обеспечивая надежную сборку для центров обработки данных и телекоммуникационных узлов.

Назначение и область применения

Полка предназначена для монтажа в 19-дюймовые шкафы и используется для терминализации, соединения и управления оптическими кабелями. Подходит для установки в серверных, телеком-шкафах, пунктах доступа и распределительных узлах. Применяется там, где требуется быстрый доступ к точкам соединения - например, при обслуживании FTTx сетей, локальных сетей на базе OM2 волокна или при перестройке инфраструктуры.

Технические характеристики

• Высота: 1 U (44,45 мм)
• Количество адаптеров: 4 × SC Duplex
• Класс волокна: OM2 (50/125 мкм, поддерживает до 1 Гбит/с на 550 м)
• Тип коннекторов: SC Duplex (внутренние и внешние - одинаковый тип)
• Количество вводов кабеля: 4 (с задней стороны)
• Наличие корпуса: да (металлический, черного цвета)
• Наличие фронтальной панели: да (с возможностью фиксации адаптеров)
• Наличие пигтейлов: да (в комплекте)
• Наличие сплайс-кассеты: да (для укладки сварных соединений)
• Гильзы: в комплекте (для защиты мест сварки)
• Способ монтажа: 19 дюймов, фронтальный
• Цвет: черный

Совместимость и монтаж

Полка совместима со всеми стандартными 19-дюймовыми стойками и шкафами. Монтаж осуществляется через регулируемые крепежные уголки - можно изменить глубину посадки в зависимости от внутренних габаритов шкафа. Установка выполняется с передней стороны: выдвигается панель, провода заводятся сзади, пигтейлы подключаются к адаптерам, сваренные волокна укладываются в сплайс-кассету. Все элементы фиксируются без инструментов - достаточно защелок и винтовых зажимов.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и стабильности для оборудования в телекоммуникационных системах. Нет указаний на сертификацию по EMI/EMC или IP, поэтому применение допускается только внутри закрытых помещений. Не предназначен для работы на открытом воздухе или в условиях повышенной влажности без дополнительной защиты.

Преимущества

• Готовый комплект: все необходимые элементы (адаптеры, пигтейлы, кассета, гильзы) уже установлены - не требует докупки деталей.
• Выдвижная конструкция: позволяет работать с волокнами без извлечения всей полки из шкафа - удобно при тестировании и ремонте.
• Упорядоченная укладка: сплайс-кассета и гильзы обеспечивают аккуратное расположение сварных соединений, снижая риск повреждения волокон.
• Стандартный форм-фактор: легко заменяется другими 1U решениями в существующих стойках.

Ограничения применения

• Не подходит для многомодового волокна класса выше OM2 - не гарантирует низкие потери при использовании OM3/OM4.
• Нет защиты от пыли и влаги (IP-класс не указан); нельзя использовать вне контролируемых сред.
• Максимальное количество портов - 4; для больших объемов потребуется несколько единиц или другая конфигурация.
• Пигтейлы предварительно подготовлены - невозможно выбрать длину или тип разъема на стороне устройства (например, LC или ST).

Примеры использования

• Распределительный узел в офисном здании: подключение 4 оптических линий от оператора к локальным switch’ам.
• Центр обработки данных: организация перехода между основным кабелем и патч-панелями.
• Точка доступа FTTB: заведение волокна от магистрали в квартиру с последующим ответвлением на 4 точки.
• Резервирование каналов: временный монтаж запасной линии с возможностью быстрой переключаемости.

Практические советы

• Перед монтажом проверьте диаметр входящих кабелей - они должны подходить под размеры вводов (обычно 3–8 мм).
• Не перегибайте волокна радиусом менее 30 мм - это вызывает потери сигнала даже при правильной сварке.
• Обязательно используйте гильзы после сварки - они защищают место соединения от механических нагрузок.
• При работе с пигтейлами не дергайте их - фиксация выполнена на адаптерах, а не на самом волокне.
• Эта полка DKC подходит для частичной замены аналогов других брендов, если сохраняется форм-фактор 1U и тип SC Duplex.
