Оптическая полка выдвижная 1U с адатерами 24 х duplex LC ОМ3 в комплекте лицевой панелью, пигтейлами, сплайс-кассет(ой/ами) и гильзами КДЗС | RNFP53 ДКС RNFP53DLCU24

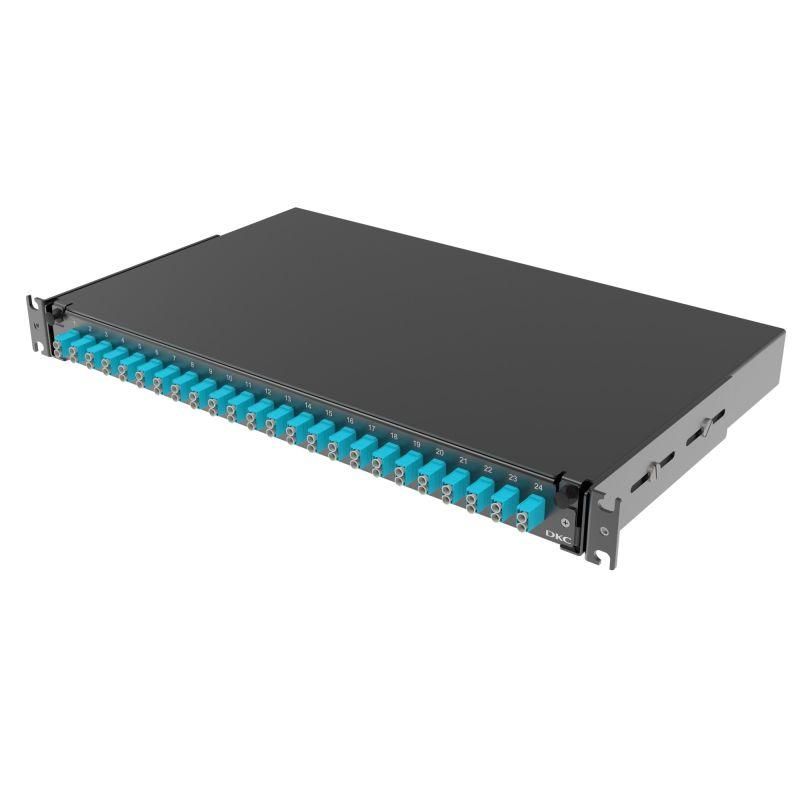

Полка оптическая выдвижная 1U с адаптерами 24 x duplex LC OM3 в комплекте с лицевой панелью, пигтейлами, сплайс-кассетой и гильзами КДЗС - это готовое решение для организации и управления оптоволоконными соединениями в телекоммуникационных шкафах. Бренд DKC IT предлагает эту модель в серии RAM telecom, артикул rnfp53dlcu24, чтобы упростить монтаж и обслуживание в центрах обработки данных.

Назначение и область применения

Полка оптическая выдвижная 1U предназначена для установки в стандартизированные серверные шкафы 19 дюймов. Она позволяет удобно размещать, проверять и переподключать оптические модули без необходимости доступа к задней части шкафа. Подходит для центров обработки данных, сетевых пунктов, офисных и промышленных телекоммуникационных систем.

Технические характеристики

• Высота: 1U (44,45 мм) - совместима с любыми стандартными 19-дюймовыми стойками
• Количество адаптеров: 24 × duplex LC - обеспечивает до 24 парных оптических соединений
• Тип адаптеров: LC Duplex - поддерживают многомодовое волокно OM3
• В комплекте: лицевая панель, 24 пигтейла, сплайс-кассета на 24 волокна, термоусадочные гильзы
• Материал корпуса: металл с порошковым покрытием - прочный, устойчивый к механическим воздействиям
• Механизм выдвижения: направляющие с фиксацией - обеспечивают плавное перемещение и надёжную фиксацию в любом положении

Совместимость и монтаж

Полка оптическая выдвижная 1U с адаптерами 24 x duplex LC OM3 в комплекте с лицевой панелью, пигтейлами, сплайс-кассетой и гильзами КДЗС (артикул rnfp53dlcu24) монтируется в шкафы с глубиной не менее 500 мм. Установка выполняется через боковые кронштейны - болты и крепления входят в комплект. Пигтейлы уже подготовлены и подсоединены к адаптерам, что исключает необходимость сварки на месте. Сплайс-кассета расположена внутри, позволяя выполнять соединения в защищённой зоне. Для работы требуется лишь подвести оптический кабель к задней стороне полки и выполнить сплайс в кассете.

Преимущества

• Готовый комплект - не требует докупки адаптеров, пигтейлов или кассет
• Выдвижной механизм снижает риск повреждения волокон при работе
• Лицевая панель защищает адаптеры от пыли и случайного контакта
• OM3-совместимые адаптеры поддерживают передачу данных до 10 Гбит/с на расстоянии до 300 м
• Удобство сервиса: все элементы доступны при выдвинутой полке, даже при ограниченном пространстве в шкафу

Ограничения применения

• Не предназначен для одномодового волокна SMF - используйте только с MMF OM3
• Работает только в помещениях с контролируемой температурой и влажностью - не для уличного или промышленного сурового окружения
• Максимальная нагрузка на выдвижные направляющие - 8–10 кг; не рекомендуется перегружать другими устройствами
• Не имеет встроенной системы охлаждения - не устанавливается рядом с источниками тепла без вентиляции

Примеры использования

• Центры обработки данных: организация связи между серверами и коммутаторами
• Телефонные станции: распределение оптических сигналов между абонентскими линиями
• Промышленные сети: связь между PLC и HMI-устройствами в автоматизированных линиях
• Образовательные учреждения: монтаж оптической инфраструктуры в компьютерных классах

Практические советы

• Перед монтажом проверьте глубину шкафа - минимально допустимая 500 мм, лучше 600 мм для свободного прохода кабеля
• Используйте маркировку пигтейлов сразу после монтажа - LC-адаптеры одинаковы внешне, путаница затрудняет диагностику
• При сплайсе соблюдайте радиус изгиба волокна - не менее 30 мм, иначе возникнут потери сигнала
• Не открывайте сплайс-кассету без необходимости - внутренняя среда должна оставаться чистой
• Полка оптическая выдвижная 1U с адаптерами 24 x duplex LC OM3 в комплекте с лицевой панелью, пигтейлами, сплайс-кассетой и гильзами КДЗС (артикул rnfp53dlcu24) от DKC IT - идеальный вариант для быстрого масштабирования сети без замены оборудования
