Оптическая полка 1U укомплектованная 4 х duplex LC OS2 | RNFP9DLCU4 DKC ДКС

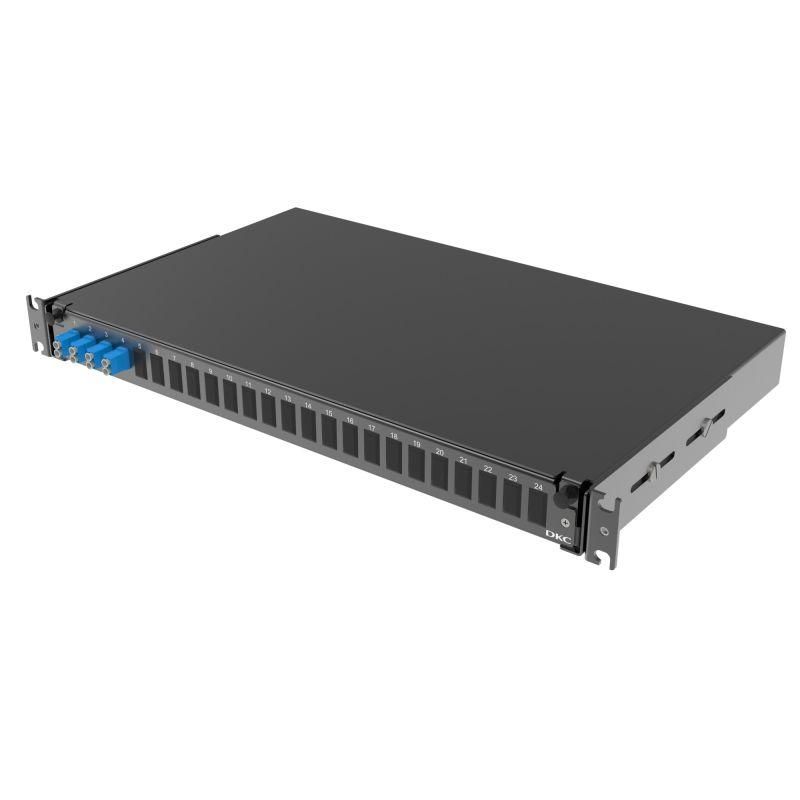

Полка оптическая выдвижная 1U с адаптерами 4 x duplex LC OS2 в комплекте с лицевой панелью, пигтейлами, сплайс-кассетой и гильзами КДЗС - это готовый модуль для организации и защиты точек соединения оптоволоконных кабелей в 19-дюймовых стойках. Бренд DKC IT предлагает этот продукт как часть серии RAM telecom, обеспечивая надёжную и компактную сборку для центров обработки данных и телекоммуникационных узлов.

Назначение и область применения

Полка оптическая выдвижная 1U предназначена для монтажа в стандартных 19-дюймовых шкафах и используется для распределения, соединения и обслуживания оптических волокон. Подходит для установки в серверных помещениях, узлах связи, на базовых станциях мобильной связи и в сетях FTTH. Удобна для частых операций переключения, тестирования и ремонта - благодаря выдвижному механизму доступ ко всем элементам становится быстрым и безопасным.

Технические характеристики

• Высота: 1U (44,5 мм) - совместима с любыми 19-дюймовыми стойками
• Количество адаптеров: 4 × duplex LC, тип OS2 - поддерживают одножильный режим передачи сигнала
• Комплектация: лицевая панель, 4 пигтейла, одна сплайс-кассета, гильзы КДЗС
• Материал корпуса: металл, покрытие порошковой краской
• Крепление: 19” угловые кронштейны с возможностью регулировки глубины посадки
• Число входов кабеля: 4 - обеспечивают ввод внешних оптических линий
• Работает с волокнами SMF G.652D (OS2)

Совместимость и монтаж

Полка оптическая выдвижная 1U с адаптерами 4 x duplex LC OS2 в комплекте с лицевой панелью, пигтейлами, сплайс-кассетой и гильзами КДЗС устанавливается в любой 19-дюймовый шкаф с шагом крепления 48,26 мм. Кронштейны позволяют фиксировать её на нужной глубине - важно проверить зазор между задней стенкой шкафа и внутренними элементами до монтажа. Для подключения пигтейлов используйте стандартные LC-коннекторы. Сплайс-кассета рассчитана на 12–24 волокна; при необходимости можно заменить на другую совместимую модель. Гильзы КДЗС защищают места сварки от механических повреждений и изгиба.

Преимущества

• Выдвижная панель снижает риск повреждения волокон при работе - все действия проводятся вне шкафа
• Готовый комплект исключает необходимость самостоятельного подбора адаптеров, пигтейлов и кассет
• Упорядоченная организация волокон внутри кассеты минимизирует потери на изгиб и затухание
• Стандартная высота 1U позволяет эффективно использовать пространство в шкафу
• Крепёж с регулировкой глубины упрощает инсталляцию в шкафах с нестандартной глубиной

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или температур ниже –10C - требуется дополнительная герметизация
• Не имеет встроенной системы термостатирования или вентиляции - не рекомендуется для установки рядом с источниками тепла
• Поддерживает только одножильные волокна типа OS2 - несовместима с многомодовыми волокнами (OM1–OM5)
• Количество адаптеров жестко ограничено - нельзя увеличить число портов без замены всей панели

Примеры использования

• Центральная точка распределения в сети FTTH - здесь полка служит местом ответвления от магистрального кабеля к абонентским линиям
• Серверная в офисе - для подключения оптических каналов между оборудованием и оптическими коммутаторами
• Телекоммуникационный узел на объекте - где необходимо часто менять маршруты передачи данных
• Резервный узел в системе резервирования - легко демонтировать и перемещать при аварии

Практические советы

• Перед первичной установкой проверьте длину пигтейлов - они должны доставать до соответствующих устройств без натяжения
• Используйте маркировочные этикетки сразу после сварки - это ускоряет диагностику в будущем
• Не допускайте радиуса изгиба менее 30 мм для волокон - особенно в районе кассеты и адаптеров
• При использовании в холодных условиях - убедитесь, что шкаф закрыт и не продувается воздухом
• При замене кассеты - сохраните старые гильзы КДЗС, если они не повреждены - они совместимы с новыми
• Артикул rnfp9dlcu4 - единственный в линейке DKC IT с таким набором компонентов; другие модели требуют отдельного заказа пигтейлов или адаптеров
