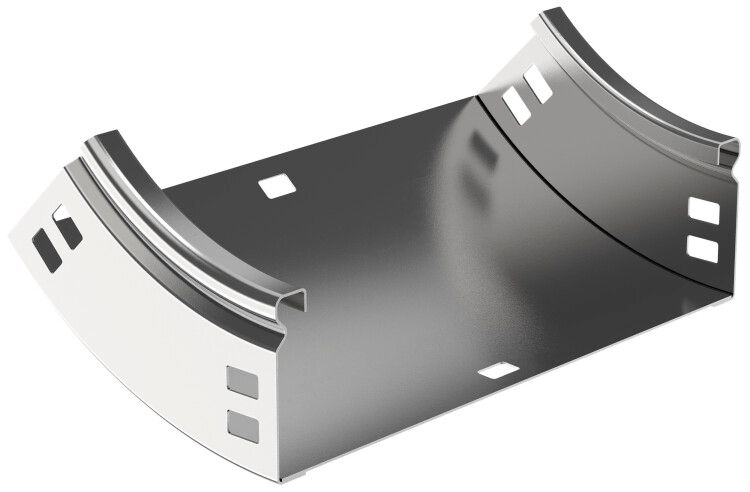

Поворот плавн. 45град тип В10 ESCA 50х200мм | CPV51-0-45-050-200 IEK

Поворот плавный 45 градусов тип В10 ESCA 50×200 мм от IEK - элемент кабельной трассы для плавного изменения направления вертикальной трубы на 45°. Применяется в системах прокладки кабелей в промышленных и коммерческих зданиях, где требуется сохранить целостность изоляции проводов при изменении угла трассы.

Назначение и область применения

Поворот плавный 45 градусов тип В10 ESCA 50×200 мм используется для организации вертикального внутреннего поворота кабельной трассы без острых углов. Предназначен для прокладки силовых и контрольных кабелей в каналах, лотках и трубопроводах. Подходит для установки в помещениях с высокой влажностью, на объектах с вибрацией и в условиях перепадов температур. Не применяется для открытой прокладки без корпуса - степень защиты IP00 требует обязательного закрытия трассы.

Технические характеристики

• Угол поворота: 45° - обеспечивает плавный переход без резких изгибов, снижает механическую нагрузку на кабели
• Размеры: высота 50 мм, ширина 200 мм, внутренний радиус 100 мм - соответствуют требованиям ГОСТ Р 52868-2007 для безопасного прохода кабелей
• Материал: сталь оцинкованная по методу Сендзимира - защитный слой цинка ≥10 мкм, устойчив к коррозии
• Толщина стенки: 0,8 мм - достаточна для жесткости при сборке, но не препятствует гибкости при монтаже
• Цвет: светло-серый - совместим с другими элементами серии ESCA
• Диапазон рабочих температур: от –50 C до +40 C - работает в холодных регионах и в неотапливаемых помещениях
• Климатическое исполнение: У2/ХЛ2/УХЛ2/ОМ2 - допущен к использованию в умеренном, холодном и влажном климате
• Срок службы: 20 лет - при условии соблюдения условий эксплуатации и герметичности системы
• Степень защиты: IP00 - не защищен от внешних воздействий; требует установки в замкнутую трассу
• Исполнение: с соединительным разъёмом - позволяет легко состыковать с прямыми участками и другими поворотами

Совместимость и монтаж

Поворот плавный 45 градусов тип В10 ESCA 50×200 мм совместим с другими элементами серии ESCA: прямыми участками, тройниками и коленами того же размера. Соединение осуществляется через фланцевые разъёмы - без сварки или болтов. Для монтажа необходимо:

• Подбирать трассу с внутренним диаметром, соответствующим наружному размеру поворота (200×50 мм)
• Не использовать в качестве самостоятельного элемента - всегда закрывать крышкой или встраивать в закрытую систему
• Фиксировать к опорам с шагом не более 1,5 м для предотвращения прогиба при заполнении кабелями
• Избегать перегрузки - максимальное количество кабелей зависит от их диаметра и типа изоляции

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007 - нормативу для металлических кабельных каналов. Метод цинкования Сендзимира гарантирует долговечную антикоррозийную защиту. Отсутствие степени защиты IP означает, что использование вне закрытой системы противоречит правилам безопасности - возможен доступ к токоведущим частям при повреждении оболочки кабеля.

Преимущества

• Плавный радиус 100 мм исключает перегиб кабелей, особенно важен для чувствительных многожильных проводов
• Оцинкование по методу Сендзимира обеспечивает равномерное покрытие даже на кромках и изгибах
• Легкий вес и простая сборка позволяют монтировать трассу без специального оборудования
• Совместимость с сериями ESCA от IEK - возможность расширения системы без замены компонентов

Ограничения применения

• Не предназначена для наружной установки без дополнительной защиты - IP00 не защищает от воды и пыли
• Не рекомендуется применять в средах с химически активными веществами (кислоты, щелочи) - цинк может подвергнуться электрохимической коррозии
• Не подходит для кабелей с минимальным радиусом изгиба больше 100 мм - проверяйте параметры кабеля перед монтажом
• Крышка в комплект не входит - её необходимо заказывать отдельно

Примеры использования

• Прокладка кабелей между этажами в многоэтажных офисах - поворот внутри шахты лифта
• Системы автоматизации на заводах - изменение направления трассы вокруг технологического оборудования
• Обустройство кабельных путей в холодильных камерах - устойчивость к низким температурам
• Монтаж в промышленных щитовых - сочетается с лотками и коробами ESCA

Практические советы

• Перед монтажом проверьте, чтобы внутренние размеры поворота (50×200 мм) соответствовали наружным размерам смежных элементов - несоответствие вызывает трудности при стыковке
• При большом количестве кабелей используйте повороты с увеличенным радиусом - здесь радиус 100 мм подходит для кабелей до 25 мм в диаметре
• Закупайте крышки отдельно - они необходимы для выполнения требований ПУЭ и защиты от попадания посторонних предметов
• При работе в условиях повышенной влажности дополнительно обработайте места стыков герметиком - хотя материал оцинкован, соединения остаются потенциально уязвимыми
• Не забудьте указать артикул cpv51-0-45-050-200 при заказе - он однозначно идентифицирует именно этот поворот в каталоге IEK
