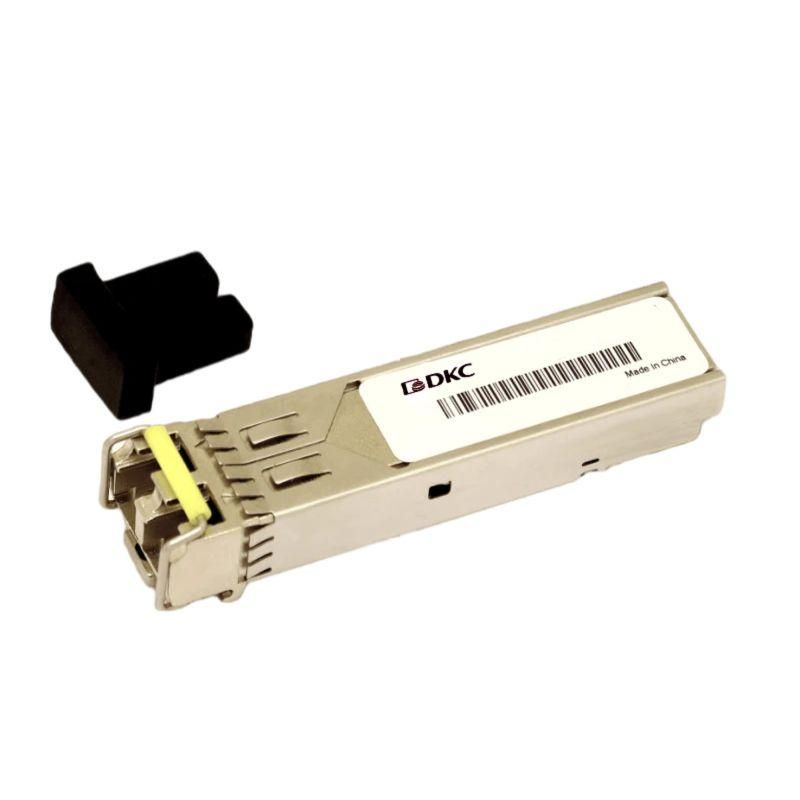

Промышленный 100M SFP трансивер, 100BaseFX, Разъем LC, 1310нм, 2км, multi-mode, DDM, -40...+85⁰C, 3.3 В DC | N2010-IFMLX1310-2 DKC ДКС

Трансивер промышленный 100M SFP 100BaseFX разъем LC 1310 нм 2 км multi-mode DDM -40...+85 град. C 3.3 В DC DKC - это надежный модуль для построения промышленных сетей Ethernet на базе оптоволоконного канала. Артикул N2010-IFMLX1310-2 от бренда DKC предназначен для работы в суровых условиях: от минус 40 до плюс 85 градусов, что делает его идеальным решением для автоматизации заводов, транспорта и энергообъектов.

Назначение и область применения

Этот трансивер используется для передачи данных со скоростью 100 Мбит/с по многомодовому оптоволокну на расстояние до 2 километров. Он применяется там, где требуется устойчивая связь вне помещений, в условиях высокой электромагнитной помехи, вибраций или перепадов температур. Подходит для подключения промышленных коммутаторов, контроллеров, систем видеонаблюдения и других устройств в автономных сетях.

Технические характеристики

• Скорость передачи: 100 Мбит/с (стандарт 100BaseFX)
• Длина волны: 1310 нм
• Тип волокна: многомодовое (multi-mode)
• Максимальная дальность: 2 км
• Разъем: LC дуплексный
• Питание: 3.3 В постоянного тока
• Рабочий температурный диапазон: -40…+85 C
• Поддержка DDM: да (диагностика и мониторинг параметров в реальном времени)
• Интерфейс управления: PECL (вход и выход), сигнал обнаружения связи TTL
• Горячая замена: поддерживается

Совместимость и монтаж

Трансивер совместим с любыми устройствами, имеющими слот SFP и поддерживающими стандарт 100BaseFX. Устанавливается вручную - просто вставьте модуль в слот до щелчка. Для работы необходим оптоволоконный кабель с разъемами LC. Убедитесь, что ваш коммутатор или маршрутизатор поддерживает питание 3.3 В и работу с многомодовым волокном. Горячая замена позволяет менять модуль без отключения питания оборудования.

Безопасность и стандарты

Произведен в соответствии с требованиями промышленной электроники. Температурный диапазон -40…+85 C соответствует классу защиты для жестких условий эксплуатации. Нет сертификатов ATEX или IECEx - не предназначен для взрывоопасных зон. Электрическая изоляция обеспечена внутренними компонентами, но внешняя проводка должна соблюдать нормы промышленной электробезопасности.

Преимущества

• Высокая устойчивость к экстремальным температурам - работает даже в холодильных камерах и на открытых площадках летом
• DDM-диагностика позволяет отслеживать мощность сигнала, напряжение и температуру без дополнительных приборов
• TTL-сигнал обнаружения связи упрощает интеграцию с PLC и системами контроля
• Стандартный формат SFP - легко заменить на любой совместимый модуль
• Уменьшенная задержка и отказоустойчивость по сравнению с медными интерфейсами

Ограничения применения

• Не подходит для одноцветового волокна - требует именно многомодовое (MMF)
• Максимальная длина - 2 км; при более длинных участках потребуется repeater или другой тип трансивера
• Не имеет защиты от взрыва - нельзя использовать в зонах с повышенным риском воспламенения
• Не поддерживает Gigabit - максимальная скорость 100 Мбит/с, не выше
• Требует точного подбора длины волокна и качества спlices - плохая сварка снижает дальность

Примеры использования

• Связь между цехом и офисом на заводе через оптоволоконный кабель
• Подключение камер наблюдения на удаленных участках трубопровода
• Обмен данными между ПЛК и HMI-панелями на тепловых электростанциях
• Автоматизация железнодорожных переездов с использованием промышленных коммутаторов DKC

Практические советы

• Перед установкой проверьте, чтобы волокно было очищено - грязь на LC-коннекторе вызывает потери сигнала
• Используйте защитные колпачки на разъемах при хранении и транспортировке
• При монтаже в шкафу с высокой температурой - обеспечьте принудительное охлаждение, даже если трансивер выдерживает +85 C
• Для диагностики используйте команды SNMP или программное обеспечение вашего коммутатора - DDM показывает реальные значения мощности приема/передачи
• Заменяйте трансиверы параллельно - если один вышел из строя, второй тоже может быть изношен
