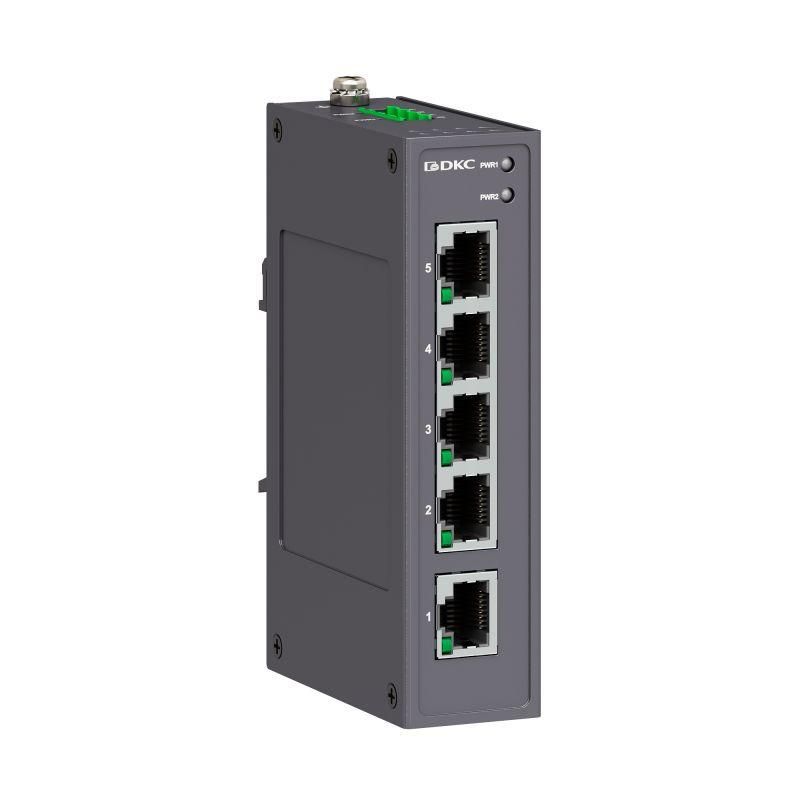

Промышленный неуправляемый коммутатор, 5×10/100Base-T(X) портов RJ45, 12-48В DC/18-30В AC, с резервированием | N1000-5T-P2 DKC ДКС

Коммутатор промышленный неуправляемый 5х10/100Base-T(X) портов RJ45 12-48В DC/18-30В AC с резервированием от DKC (ДКС), артикул n1000-5t-p2, обеспечивает стабильную связь между промышленными устройствами без необходимости настройки - идеально подходит для автоматизированных систем в сложных условиях.

Назначение и область применения

Этот коммутатор используется для создания надёжной локальной сети в промышленной среде, где важна простота и устойчивость. Он соединяет до пяти устройств с интерфейсом Ethernet 10/100 Мбит/с - например, PLC, датчики, камеры, терминалы управления. Подходит для установки на производстве, в транспорте, на энергообъектах и других местах с высокой вибрацией, перепадами температур или электромагнитными помехами.

Технические характеристики

• Количество портов: 5 × RJ45, поддерживают скорость 10/100 Мбит/с (Auto-MDI/MDIX)
• Питание: двойной вход - постоянный ток 12–48 В или переменный ток 18–30 В
• Резервирование питания: да, автоматический переход на второй источник при отказе основного
• Степень защиты: IP30 - защита от доступа к опасным частям и твёрдым предметам >2,5 мм, но не от воды
• Монтаж: на DIN-рейку 35 мм (стандарт EN 60715)
• Рабочий диапазон температур: от –40 C до +75 C
• Габариты: компактный корпус, не требует дополнительного охлаждения

Совместимость и монтаж

Коммутатор промышленный неуправляемый 5х10/100Base-T(X) портов RJ45 12-48В DC/18-30В AC с резервированием совместим с любыми устройствами, использующими стандарта IEEE 802.3u (Fast Ethernet). Для монтажа достаточно защёлкнуть его на стандартную DIN-рейку. Оба входа питания подключаются параллельно - первый (PWR1) является основным, второй (PWR2) - резервным. Никаких настроек не требуется: все порты работают в режиме auto-negotiation, определяя скорость и дуплекс автоматически.

Безопасность и стандарты

Устройство соответствует требованиям EMC для промышленной среды (EN 61000-6-2, EN 61000-6-4) и имеет сертификат CE. Защита IP30 исключает контакт с внутренними элементами, но не предназначена для работы во влажной среде или под дождём. Не рекомендуется использовать в зонах с постоянным воздействием брызг, пара или пылевых потоков без дополнительной защиты в корпусе.

Преимущества

• Автоматическая работа - никаких настроек, конфигураций или программирования
• Поддержка резервированного питания повышает надёжность системы при сбоях электроснабжения
• Широкий диапазон рабочих температур позволяет применять в суровых климатических условиях
• Компактная форма и DIN-монтаж экономят место в шкафах и распределительных щитах
• Индикация состояния портов и питания - легко диагностируются проблемы в реальном времени

Ограничения применения

• Не поддерживает Gigabit Ethernet - максимальная скорость 100 Мбит/с, что недостаточно для передачи видео высокого разрешения или больших массивов данных
• Защита IP30 не предохраняет от влаги; при использовании вне закрытых шкафов необходима дополнительная герметизация
• Отсутствие VLAN, QoS, SNMP - нельзя фильтровать трафик, выделять приоритеты или удалённо контролировать устройство
• Не работает с PoE - не питает устройства через Ethernet-кабель

Примеры использования

• Связь PLC с HMI-панелями и датчиками на конвейере
• Обмен данными между контроллерами в цехе с жесткими условиями
• Сеть видеонаблюдения с аналоговыми камерами в холодильной камере
• Аварийные сигнализационные системы на железнодорожных путях

Практические советы

• Выбирайте кабель категории Cat5e или выше - даже при 100 Мбит/с он снижает риск помех
• При подключении двух источников питания следите, чтобы напряжение на обоих было одинаковым - разница более 5 В может вызвать сбои
• Учитывайте посадочные габариты: проверьте свободное место на DIN-рейке перед установкой
• Для длительной работы при температурах ниже –20 C убедитесь, что кабели и разъёмы рассчитаны на низкие температуры
• Коммутатор промышленный неуправляемый 5х10/100Base-T(X) портов RJ45 12-48В DC/18-30В AC с резервированием от DKC - решение для базовой сети. Если нужна управляемая система - выбирайте другие модели из серии Промышленные коммутаторы и преобразователи.
