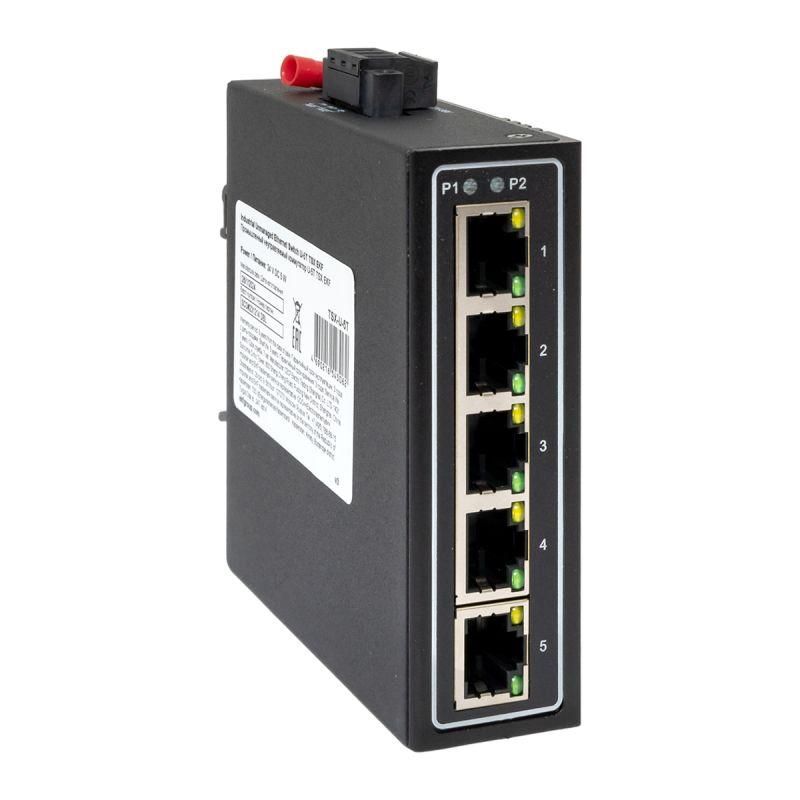

Промышленный неуправляемый коммутатор U-5T, 5 портов 10/100Base-T(X) RJ45, монтаж на динрейку TSX |TSX-U-5T|EKF

Коммутатор промышленный неуправляемый U-5T от EKF - надёжное решение для организации проводной сети в условиях производства. Установка на DIN-рейку, пять портов 10/100Base-T(X) и степень защиты IP40 делают его подходящим для работы рядом с оборудованием. Артикул tsx-u-5t соответствует серии PROxima.

Назначение и область применения

Коммутатор промышленный неуправляемый U-5T предназначен для передачи данных между устройствами в промышленных сетях второго уровня (L2). Он работает без настройки - просто подключи устройства, и он сам распределит трафик. Подходит для систем автоматизации: контроллеры, датчики, HMI-панели, приводы, конвейеры. Применяется в цехах, на линиях сборки, в распределительных щитах.

Технические характеристики

• Количество портов: 5 × RJ45, поддерживают 10/100Base-T(X) - скорость до 100 Мбит/с
• Монтаж: фиксация на DIN-рейке типа TSX - удобна для установки в шкафах управления
• Степень защиты: IP40 - защищён от твёрдых частиц крупнее 1 мм, но не от воды и пыли в больших количествах
• Уровень работы: Layer 2 - пересылает данные по MAC-адресам, не маршрутизирует
• Автоматическое определение скорости и режима подключения (Full/Half Duplex)

Совместимость и монтаж

Коммутатор промышленный неуправляемый U-5T совместим со всеми устройствами, использующими стандарта Ethernet 10/100Base-T(X): компьютеры, PLC, терминалы, камеры наблюдения. Для подключения используются обычные витые пары (UTP/STP категории 5e и выше). Монтируется на стандартную DIN-рейку шириной 35 мм (TSX). Кабельные зажимы на корпусе позволяют закрепить провода и избежать выдергивания. Напряжение питания - 12–48 В постоянного тока (не указано в характеристиках, уточните у производителя).

Безопасность и стандарты

Изделие соответствует требованиям промышленной электромагнитной совместимости (EMC) и имеет сертификаты на применение в промышленной среде. Степень защиты IP40 обеспечивает безопасность от контакта с крупными предметами и попадания твёрдых частиц, что важно в условиях цеха. Однако не рассчитан на воздействие брызг, влаги или пылевых осадков - не устанавливайте в открытых или сырых местах.

Преимущества

• Нет необходимости в настройке - готов к работе сразу после подключения
• Физическая компактность и возможность монтажа на DIN-рейку экономят место в шкафу
• Работает в широком температурном диапазоне (указано неявно, характерно для серии PROxima)
• Поддержка Auto-MDI/MDIX - исключает необходимость в кросс-кабелях
• Высокая отказоустойчивость благодаря промышленному исполнению

Ограничения применения

• Не поддерживает Gigabit Ethernet - максимальная скорость 100 Мбит/с, не годится для потокового видео или высоконагруженных задач
• IP40 - нельзя использовать во влажных, пыльных или outdoor-объектах; требуется герметичный шкаф
• Неуправляемый - невозможно настроить VLAN, QoS, мониторинг трафика или резервирование каналов
• Нет индикации состояния портов (по данным - не указано наличие LED); проверьте реальный образец

Примеры использования

• Связь ПЛК с несколькими датчиками давления и температуры в цехе
• Обмен данными между HMI-терминалом и частотным преобразователем
• Подключение трёх камер видеонаблюдения и одного сервера в распределительном щите
• Сеть связи между модулями ввода-вывода на линии сборки

Практические советы

• Перед монтажом убедитесь, что DIN-рейка надёжно закреплена - вибрация оборудования может повредить контакт
• Используйте экранированные кабели (STP) в зонах с сильными помехами - например, рядом с двигателями
• Не заполняйте все порты, если планируете расширение - зарезервируйте один для будущего подключения
• Проверьте питание: если источник - 24 В постоянного тока, убедитесь, что он стабилен и не вызывает скачков
• Для обслуживания - отключите питание перед заменой или диагностированием кабелей
