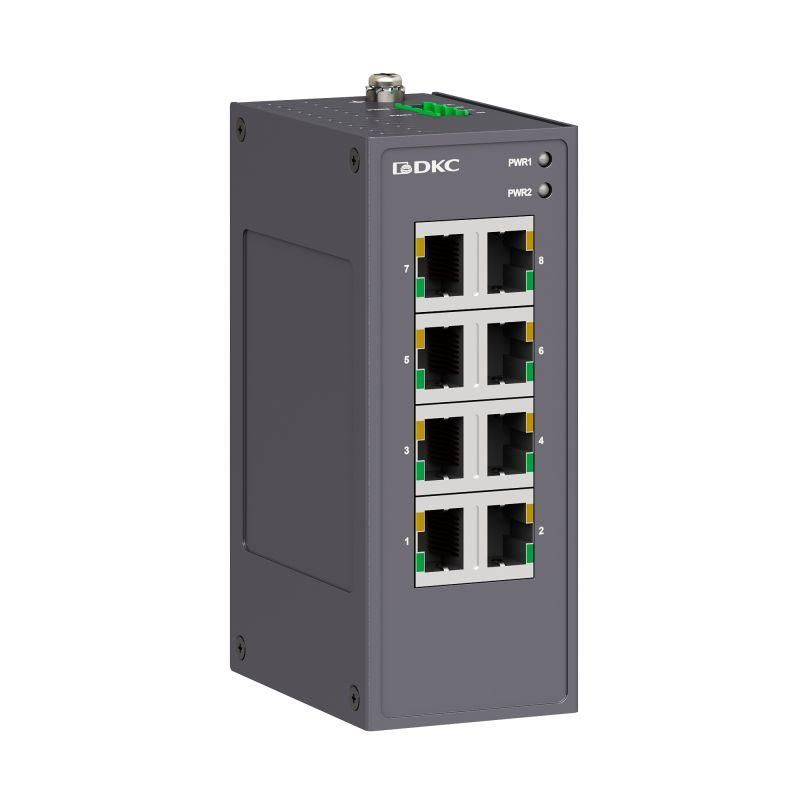

Промышленный неуправляемый коммутатор, 8×10/100Base-T(X) портов RJ45, 12-48В DC/18-30В AC, с резервированием | N1000-8T-P2 DKC ДКС

Коммутатор промышленный неуправляемый 8 портов 10/100Base-T(X) RJ45 12-48В DC/18-30В AC с резервированием DKC (ДКС) N1000-8T-P2 предназначен для надёжной передачи данных в жестких условиях промышленной среды. Устройство работает без настройки, обеспечивает резервирование питания и выдерживает экстремальные температуры.

Назначение и область применения

Коммутатор промышленный неуправляемый 8 портов DKC N1000-8T-P2 используется для создания устойчивых локальных сетей в условиях повышенной вибрации, перепадов температуры и электромагнитных помех. Подходит для автоматизации производственных линий, систем управления транспортом, энергообъектов, ЖКХ и других задач, где требуется постоянная связь между устройствами без сложной конфигурации.

Технические характеристики

• Количество портов: 8 × RJ45, 10/100Base-T(X) - поддерживают автоподбор скорости и режима дуплекса;
• Питание: двойной вход - 12–48 В постоянного тока (DC) или 18–30 В переменного тока (AC);
• Резервирование питания: возможность подключения двух источников для бесперебойной работы;
• Защита от широковещательного шторма: активируется через DIP-переключатель;
• Рабочая температура: от –40 C до +75 C;
• Степень защиты: IP30 - защищён от доступа к опасным частям и крупной пыли, но не от воды;
• Монтаж: на DIN-рейку 35 мм - стандартная промышленная установка.

Совместимость и монтаж

Коммутатор промышленный DKC N1000-8T-P2 совместим со всеми устройствами Ethernet 10/100 Мбит/с: PLC, датчиками, HMI, камерами наблюдения, терминалами. Для монтажа достаточно закрепить корпус на DIN-рейке и подключить два провода питания - один основной, второй резервный. Кабельные соединения используют стандартные витые пары (UTP/STP Cat5e и выше). Никаких настроек не требуется - устройство начинает работать сразу после включения.

Безопасность и стандарты

Устройство соответствует требованиям промышленной электроники: работает в широком диапазоне напряжений, имеет защиту от перегрузок и импульсных помех. Сертифицирован для использования в соответствии с нормами IEC 61000-6-2 (электромагнитная совместимость) и IEC 61131-2 (промышленные контроллеры). IP30 не обеспечивает защиту от брызг и влаги - не применяйте в сырых помещениях без дополнительной герметизации.

Преимущества

• Не требует программирования - готов к работе из коробки;
• Поддержка резервного питания повышает отказоустойчивость системы;
• Широкий температурный диапазон позволяет использовать в холодильных камерах, на открытых площадках и в цехах с нагревом;
• DIP-переключатель даёт контроль над широковещательными потоками без ПО;
• Компактный форм-фактор и DIN-монтаж экономят место в щитовой.

Ограничения применения

• Не поддерживает Gigabit Ethernet - не используйте для высокоскоростных приложений (например, видеонаблюдение 4K);
• IP30 не защищает от влаги, пыли и химических веществ - не устанавливайте в зонах с орошением, мытьём или высокой запылённостью без кожуха;
• Отсутствие SNMP, VLAN, QoS - нельзя применять в сложных сетях с приоритизацией трафика;
• Резервирование питания требует наличия двух источников - одиночный источник не создаёт резерва.

Примеры использования

• Автоматизация сборочных линий - связь между датчиками, сервоприводами и ПЛК;
• Контроллеры тепловых пунктов - передача данных с термодатчиков на сервер;
• Системы видеонаблюдения на объектах с низкой нагрузкой - до 8 камер 100 Мбит/с;
• Железнодорожные станции - коммуникация между сигнализацией и блок-постами;
• Энергетические распределительные щиты - сбор показаний с умных счётчиков.

Практические советы

• Используйте экранированные кабели (FTP/STP) в местах с сильными ЭМИ - например, рядом с частотниками или сварочными аппаратами;
• При подключении резервного питания выбирайте источники с одинаковым напряжением - разница более 5 В может вызвать сбои;
• Проверьте посадочные размеры DIN-рейки - стандарт 35 мм, но некоторые старые щиты имеют 15 мм;
• Чтобы отключить защиту от широковещательного шторма, переведите DIP-переключатель в положение OFF - это снижает задержки в малых сетях;
• Для длительной работы при минусовых температурах рекомендуется предварительно прогреть устройство до рабочего диапазона перед включением.
