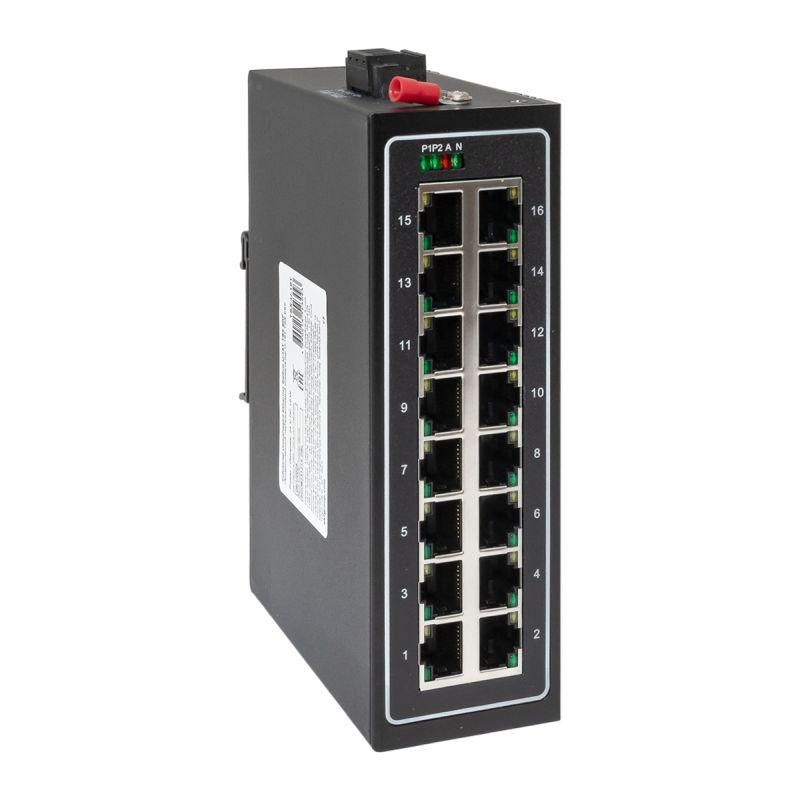

Промышленный неуправляемый коммутатор U-16T, 16 портов 10/100Base-T(X) RJ45, монтаж на динрейку TSX |TSX-U-16T|EKF

Коммутатор EKF PROxima TSX-U-16T - это надёжный неуправляемый промышленный коммутатор с 16 портами 10/100Base-T(X), рассчитанный на монтаж на DIN-рейку. Подходит для формирования устойчивых локальных сетей в условиях производства, где важна простота установки и отказоустойчивость.

Назначение и область применения

Коммутатор EKF PROxima TSX-U-16T предназначен для организации промышленных Ethernet-сетей второго уровня (L2). Он соединяет устройства, такие как PLC, датчики, HMI-панели, контроллеры и другие терминалы, работающие в среде с высокими требованиями к надёжности. Благодаря отсутствию необходимости настройки, идеально подходит для задач, где важно минимизировать время запуска и исключить человеческий фактор.

Технические характеристики

• Количество портов: 16 × 10/100Base-T(X) RJ45 - поддерживают скорость до 100 Мбит/с, автопереход между медными проводами (TP) и витой парой (TX)
• Монтаж: крепление на DIN-рейку 35 мм - позволяет компактно разместить устройство в шкафу управления
• Степень защиты: IP40 - защищает от твёрдых частиц крупнее 1 мм, не обеспечивает защиту от воды
• Уровень работы: Layer 2 - пересылает данные на основе MAC-адресов, не выполняет маршрутизацию или управление трафиком
• Автоматическое определение скорости и дуплекса - каждый порт самостоятельно выбирает режим 10/100 Мбит/с и Full/Half Duplex

Совместимость и монтаж

Коммутатор EKF PROxima TSX-U-16T совместим со всеми устройствами, использующими стандарта IEEE 802.3u (Fast Ethernet). Для монтажа достаточно зафиксировать корпус на стандартной DIN-рейке шириной 35 мм - фиксация осуществляется механическим замком. Кабельные соединения - через RJ45, с поддержкой авто-MDI/MDIX, что исключает необходимость использования кросс-кабелей. Напряжение питания не указано в данных - требуется проверить документацию производителя перед подключением.

Безопасность и стандарты

Коммутатор соответствует базовым требованиям промышленного оборудования: степень защиты IP40 гарантирует безопасную работу внутри закрытых щитов. Отсутствие активной системы охлаждения снижает риск выхода из строя при колебаниях температур. Устройство не имеет сертификатов ATEX, IECEx или других взрывозащитных классов - не применяется во взрывоопасных зонах.

Преимущества

• Нет необходимости в программировании - работает сразу после включения
• Высокая плотность портов - 16 интерфейсов в одном модульном корпусе
• Устойчивость к вибрациям и перепадам напряжения - проектирование для условий заводской среды
• Экономичное энергопотребление - не требует внешнего блока питания большого размера

Ограничения применения

• Не подходит для сетей с требованием QoS, VLAN, IGMP Snooping - отсутствует управление трафиком
• IP40 не допускает использование вне герметичных шкафов - нельзя устанавливать на открытых площадках или в сырых помещениях
• Поддерживает только 10/100 Мбит/с - не годится для современных систем с требованием Gigabit
• Не имеет индикации состояния сети на лицевой панели - диагностика возможна только по внешним признакам (например, отсутствие связи)

Примеры использования

• Связь PLC с датчиками и исполнительными механизмами на конвейере
• Объединение HMI-терминалов и SCADA-устройств в цеховой сети
• Работа с RFID-сканерами и принтерами этикеток в логистических зонах
• Локальная сеть для контроля качества на участке сборки

Практические советы

• Перед установкой убедитесь, что питание соответствует спецификации - в описании не указана величина напряжения, её необходимо уточнить в техпаспорте
• Используйте экранированные кабели Cat5e или выше - особенно в местах с сильным ЭМИ (частотные преобразователи, сварочные аппараты)
• Не перегружайте шкаф - коммутатор выделяет тепло; обеспечьте минимальный зазор вокруг корпуса для естественной вентиляции
• При использовании в многопортовых системах - планируйте распределение нагрузки: не все 16 портов должны одновременно работать на максимальной скорости без учёта суммарного трафика
• Запомните артикул TSX-U-16T - он нужен для заказа запасных единиц или замены в случае отказа
