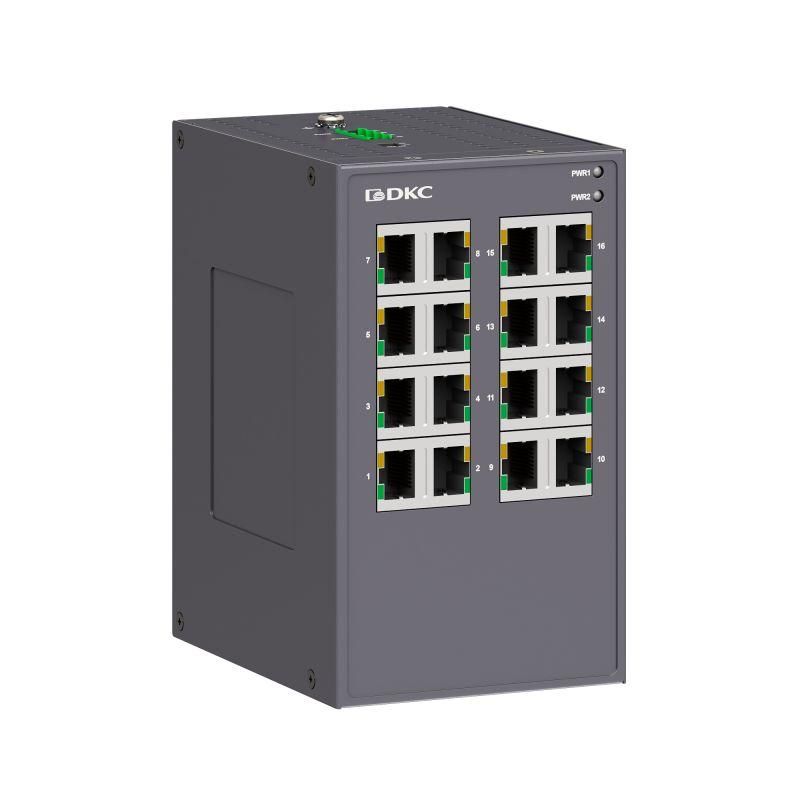

Промышленный неуправляемый коммутатор, 16×10/100Base-T(X) портов RJ45, 12-48В DC/18-30В AC, с резервированием | N1000-16T-P2 DKC ДКС

Коммутатор промышленный неуправляемый 16х10/100Base-T(X) портов RJ45 12-48В DC/18-30В AC с резервированием от DKC (ДКС), артикул n1000-16t-p2, предназначен для создания устойчивой сети между промышленными устройствами без необходимости настройки - идеально подходит для автоматизированных систем, где важна простота и надёжность.

Назначение и область применения

Этот коммутатор используется для соединения промышленных устройств - датчиков, контроллеров, камер, терминалов - в локальную Ethernet-сеть. Он работает без программирования: достаточно подключить устройства, и они начнут обмениваться данными. Подходит для установки в цехах, на транспортерах, в системах управления технологическими процессами, где требуется постоянная связь без перебоев.

Технические характеристики

• Количество портов: 16 × RJ45, поддерживают скорость 10/100 Мбит/с (Fast Ethernet)
• Питание: двойной вход - 12–48 В постоянного тока (DC) или 18–30 В переменного тока (AC)
• Резервирование питания: два входа позволяют подключить два источника - при отказе одного питание переходит на второй без перерыва
• Защита от широковещательного шторма (BSP): предотвращает сбои в сети из-за массовой рассылки пакетов
• Степень защиты: IP30 - защищён от доступа к опасным частям и твёрдым предметам более 2,5 мм, но не от воды и пыли
• Монтаж: крепление на DIN-рейку 35 мм
• Рабочий диапазон температур: от –40 C до +75 C - выдерживает экстремальные условия производства

Совместимость и монтаж

Коммутатор совместим со всеми устройствами, использующими стандарт Ethernet 10/100Base-T(X) через RJ45. Для монтажа закрепите его на стандартной DIN-рейке - фиксация происходит защёлкой. Оба силовых входа подключаются отдельно: один основной, второй - резервный. Нет необходимости в заземлении корпуса, так как он не проводящий. Убедитесь, что кабельные каналы не перегружаются - максимальная нагрузка на каждый порт - 100 Мбит/с.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Отсутствие активной системы управления снижает риск удалённого вмешательства. Сертифицирован для работы в условиях повышенной вибрации и перепадов напряжения. IP30 не обеспечивает защиту от влаги - не устанавливайте в сырых помещениях или там, где возможны брызги воды.

Преимущества

• Не требует настройки - готов к работе сразу после подключения
• Поддержка резервированного питания повышает uptime - система продолжает работать даже при сбое одного источника
• Широкий температурный диапазон позволяет использовать в холодильных камерах, на открытых площадках и в жарких цехах
• Функция BSP исключает аварийные остановки сети из-за некорректной передачи данных
• Компактный форм-фактор и DIN-монтаж экономят место в распределительном щите

Ограничения применения

• Не поддерживает Gigabit Ethernet - не используйте для высокоскоростных потоков видео или больших файлов
• IP30 не защищает от пыли и влаги - запрещено применение во влажных средах, на улице или в местах с брызгами масла/воды
• Нет возможности настраивать VLAN, QoS, порты - нельзя приоритезировать трафик или изолировать сегменты сети
• Не имеет индикации состояния портов - диагностика затруднена без внешних средств

Примеры использования

• Автоматизация сборочных линий - соединение PLC, HMI и датчиков давления
• Конвейерные системы - передача сигналов от энкодеров и фотоэлементов
• Системы видеонаблюдения на производстве - подключение IP-камер с разрешением до Full HD
• Агрегаты с высокой вибрацией - благодаря прочному корпусу и широкому температурному диапазону

Практические советы

• Используйте экранированные кабели CAT5e или выше - особенно в условиях сильных ЭМИ (например, рядом с частотниками)
• Обязательно подключайте оба источника питания - даже если один кажется “лишним”, это гарантирует бесперебойную работу при замене АКБ или срабатывании автомата
• Проверьте посадочные размеры: коммутатор занимает одну DIN-рейку, но учитывайте свободное пространство вокруг для теплоотвода
• Не устанавливайте рядом с источниками тепла (частотники, нагреватели) - хотя рабочая температура до +75 C, длительная работа на грани может сократить срок службы
• Для сложных сетей с несколькими коммутаторами - планируйте топологию “звезда” или “кольцо” с учётом того, что этот аппарат не поддерживает STP/RSTP
