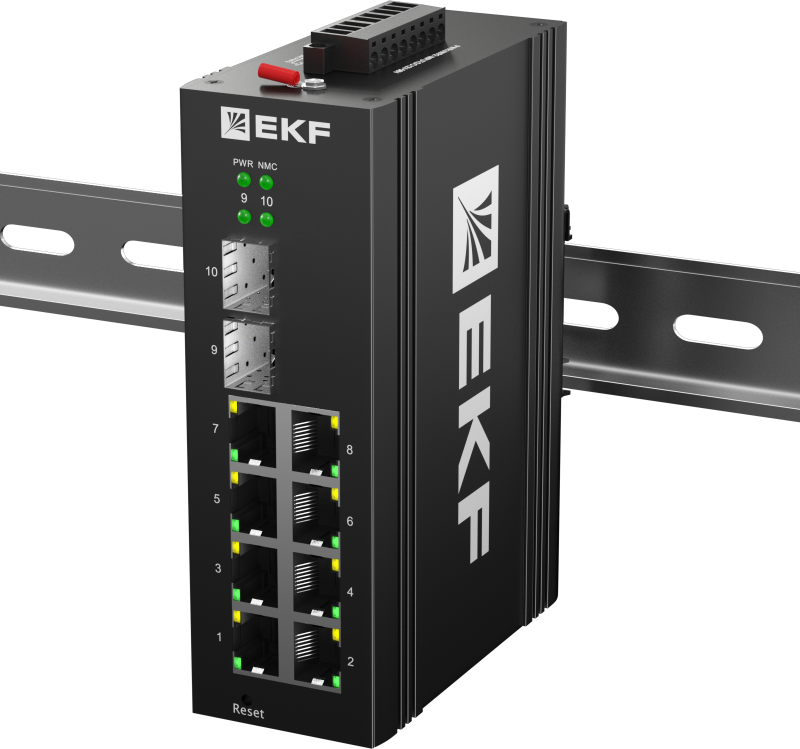

Промышленный управляемый коммутатор уровня L2 ML2-2GX/SFP-8GTP, 2 порта 1000Base-X SFP, 8 портов 10/100/1000Base-T(X) RJ45 c PoE, монтаж на динрейку T EKF TSX-ML2-2GX/SFP-8GTP

Коммутатор управляемый промышленный уровня L2 ML2-2GX/SFP-8GTP от EKF - надёжное решение для построения устойчивых промышленных сетей Gigabit Ethernet с питанием устройств через Ethernet (PoE). Устройство рассчитано на монтаж на DIN-рейку и подходит для автоматизации, транспорта и энергетики.

Назначение и область применения

Коммутатор ML2-2GX/SFP-8GTP используется для соединения промышленного оборудования в жёстких условиях: на заводах, в цехах, на транспортной инфраструктуре, в системах видеонаблюдения и АСУ ТП. Он обеспечивает передачу данных на скорости до 1 Гбит/с между контроллерами, камерами, терминалами и другими устройствами, поддерживающими Ethernet. Благодаря функции PoE, можно питать IP-камеры, точки доступа Wi-Fi и другие устройства без отдельного провода питания.

Технические характеристики

• 8 портов RJ45 10/100/1000BASE-T(X) - автопереход между скоростями, совместимы с любыми Ethernet-устройствами;
• 2 порта SFP 1000BASE-X - оптические интерфейсы для подключения длинных линий связи (до 2–120 км в зависимости от модуля);
• PoE+ (IEEE 802.3at) - максимальная мощность на порт до 30 Вт, суммарная мощность PoE - до 120 Вт;
• Монтаж на DIN-рейку 35 мм - компактное размещение в шкафах управления;
• Управление через веб-интерфейс - настройка VLAN, QoS, STP, ACL, IGMP Snooping;
• Работает при температуре от –40C до +75C - выдерживает экстремальные условия;
• Степень защиты IP40 - защищён от контакта с предметами >1 мм, но не от воды и пыли;
• Питание: 12–48 В постоянного тока (DC) - совместимо с промышленными источниками питания.

Совместимость и монтаж

Коммутатор ML2-2GX/SFP-8GTP совместим с любыми устройствами, использующими стандарт IEEE 802.3af/at для PoE и Ethernet 10/100/1000BASE-T. Для оптических портов SFP требуются отдельные модули (не входят в комплект): одножильные или многожильные, с волновой длиной 850/1310/1550 нм - выбирайте в зависимости от расстояния и типа волокна. Монтаж осуществляется на стандартную DIN-рейку шириной 35 мм. Кабели RJ45 должны соответствовать категории Cat5e или выше. Подключение питания - клеммы на корпусе; полярность важна - соблюдайте +/-.

Безопасность и стандарты

• Электромагнитная совместимость: EN 61000-6-2, EN 61000-6-4;
• Защита от перегрузки и короткого замыкания на портах PoE;
• Соответствие требованиям IEC 61131-2 для промышленного оборудования;
• Поддержка протоколов безопасности: SSH, HTTPS, RADIUS, 802.1X (для аутентификации пользователей).

Преимущества

• Гибкая настройка через веб-интерфейс - легко администрируется даже без специализированного ПО;
• Высокая отказоустойчивость - работает при колебаниях напряжения и широком диапазоне температур;
• Интеграция PoE снижает затраты на прокладку кабеля и установку внешних блоков питания;
• Оптические порты позволяют строить сети на больших расстояниях без потерь качества сигнала;
• Физическая компактность и монтаж на DIN-рейку экономят место в шкафах.

Ограничения применения

• Не предназначена для работы во влажной среде - степень защиты IP40 исключает контакт с водой;
• Не поддерживает PoE++ (IEEE 802.3bt) - максимальная мощность на порт 30 Вт, недостаточно для некоторых современных камер и точек доступа;
• Требует отдельных SFP-модулей - они не входят в комплект и должны подбираться отдельно;
• Не имеет встроенного UPS - при отключении питания оборудование сразу прекращает работу;
• Не рекомендован для открытых площадок без боксов - нужна защита от пыли и механических воздействий.

Примеры использования

• Система видеонаблюдения на производстве: 6 камер PoE подключены к RJ45-портам, два SFP-порта используются для передачи видео на сервер в другом здании;
• Автоматизация конвейера: PLC, HMI-терминалы и датчики связаны через ML2-2GX/SFP-8GTP, оптика связывает участки цеха;
• АСУ ТП тепловой станции: коммутатор установлен в щите управления, питает беспроводные точки доступа и собирает данные с полевых устройств;
• Железнодорожная инфраструктура: связь между контрольными пунктами через оптический канал, RJ45-порты обслуживают камеры и световые сигналы.

Практические советы

• Перед монтажом проверьте совместимость SFP-модулей с вашей сетью - используйте модули того же производителя или сертифицированные аналоги;
• При использовании PoE следите за суммарной нагрузкой - не превышайте 120 Вт на весь коммутатор;
• Настройте VLAN для изоляции трафика: отделяйте камеры, системы управления и IT-устройства;
• Обеспечьте стабильное питание 12–48 В DC - скачки напряжения могут вызвать сбои;
• Зарегистрируйтесь в веб-интерфейсе сразу после первого запуска - измените пароль по умолчанию для безопасности;
• При работе в холодном помещении убедитесь, что температура не ниже –40C - иначе возможны сбои в работе процессора.
