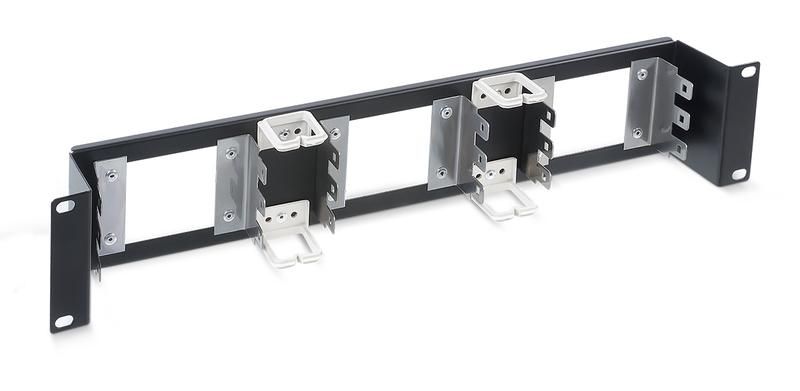

Рама 19дюйм FM-9-2U для крепления 9-и плинтов типа Krone 2U Cabeus 7448c

Рама 19 дюймов для крепления 9 плинтов типа Krone 2U от бренда Cabeus - это металлическая конструкция для компактного и надёжного монтажа девяти плинтов KRONE в стандартной 19-дюймовой стойке. Артикулы fm-9-2u и 7448c подходят для организованной коммутации в телекоммуникационных и серверных помещениях.

Назначение и область применения

Рама 19 дюймов для крепления 9 плинтов типа Krone 2U используется для фиксации плинтов KRONE в 19-дюймовых стойках и шкафах. Она позволяет упорядочить распределение медных кабельных соединений - например, в центрах связи, офисных сетях, системах VoIP и IP-телефонии. Подходит для установки в серверные комнаты, telecom-шкафы и распределительные пункты.

Технические характеристики

• Габариты: 19 дюймов (стандартная ширина для стоек)
• Высота: 2U (88,9 мм)
• Количество мест для плинтов: 9
• Тип плинтов: KRONE
• Материал корпуса: сталь
• Цвет: черный
• Способ крепления: монтажная плита / шина - крепится болтами к вертикальным направляющим стойки

Совместимость и монтаж

Рама 19 дюймов для крепления 9 плинтов типа Krone 2U совместима со всеми стандартными 19-дюймовыми стойками и шкафами, имеющими крепёжные отверстия по ГОСТ 23540 или EIA-310-D. Монтаж выполняется через предварительно установленные хомуты - рама фиксируется болтами M4 или M5 к передним или задним направляющим стойки. Установка требует доступа к тыльной стороне стойки. Плинты KRONE вставляются в гнёзда рамы сверху - они не крепятся дополнительно, а удерживаются за счёт плотного посадочного зазора.

Преимущества

• Увеличивает плотность компактного размещения плинтов - до 9 единиц в 2U пространстве
• Жесткая стальная конструкция снижает риск деформации при частых переподключениях
• Чёрное покрытие устойчиво к царапинам и хорошо сочетается с большинством промышленных стоек
• Не требует специальных инструментов для установки - достаточно отвёртки и стандартных крепёжных элементов

Ограничения применения

• Поддерживает только плинты типа KRONE - несовместима с другими типами (например, 110, D-sub, RJ45 модульные блоки без соответствующего профиля)
• Не предназначена для установки в горизонтальные или настенные положения - работает только в вертикальных 19-дюймовых стойках
• Имеет жёсткий форм-фактор: нельзя использовать для частичной заполнения - все 9 позиций должны быть заняты или закрыты заглушками
• Не обеспечивает электромагнитную экранировку - не рекомендуется для высокочастотных сред с сильными помехами без дополнительных решений

Примеры использования

• Центр телефонии компании - установка 9 плинтов KRONE для подключения аналоговых линий
• Распределительный щит в офисном здании - организация точечных соединений между этажами
• Телеком-шкаф в многоквартирном доме - сборка входящих линий провайдера
• Лаборатория тестирования сетевых устройств - временная коммутационная платформа

Практические советы

• Перед монтажом проверьте глубину вашей стойки - рама выступает назад, и должна быть достаточная свободная зона для подключения кабелей
• Используйте заглушки на свободные позиции - это улучшает воздушный поток и предотвращает попадание пыли
• Помните: каждый плинт KRONE занимает около 1,5–2 см ширины; убедитесь, что кабели не перегибаются при подключении
• Для удобства обслуживания рекомендуется располагать раму на уровне глаз - так легче работать с разъёмами
• Артикул fm-9-2u и 7448c - это один и тот же продукт; используйте любой из них при заказе
