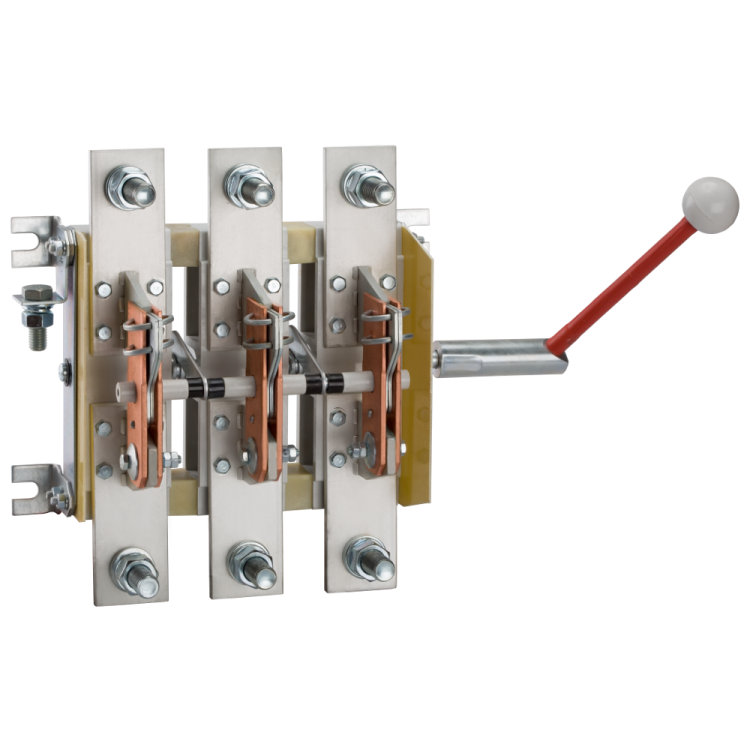

Разъединитель РЕ19-37-31150-400А-УХЛ3 | 119590 КЭАЗ

Разъединитель РЕ19-37-31150-400А-УХЛ3 от КЭАЗ - трёхполюсный выключатель-разъединитель с номинальным током 400 А, предназначенный для безопасного отключения нагрузки в распределительных щитах. Модель РЕ19-37-31150-400А-УХЛ3 обеспечивает механическую износостойкость до 10 000 циклов и подходит для стационарной установки в промышленных системах.

Назначение и область применения

Разъединитель РЕ19-37-31150-400А-УХЛ3 используется для ручного отключения электрической цепи под нагрузкой, обеспечивая видимый разрыв цепи. Это необходимо при обслуживании оборудования, ремонте или аварийном отключении. Применяется в силовых щитах промышленных объектов: на станках, конвейерах, насосных станциях, в системах управления энергоёмкими нагрузками. Подходит для сетей переменного тока частотой 50/60 Гц с рабочим напряжением до 1000 В.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 400 А
• Номинальное напряжение изоляции: 1000 В
• Номинальная мощность (AC-3): 160 кВт
• Условный ток короткого замыкания: 26 кА
• Частота: 50/60 Гц
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, устойчив к повышенной влажности
• Степень защиты: IP00 - без защиты от внешних воздействий, требует установки внутри закрытых щитов
• Габаритные размеры: 135×285×224 мм
• Тип рукоятки: рычажный, съемный - позволяет использовать ключ для блокировки положения
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 240 мм2
• Способ монтажа: на монтажную плату
• Цвет корпуса: серый
• Механическая износостойкость: 10 000 циклов включения/отключения

Совместимость и монтаж

Разъединитель РЕ19-37-31150-400А-УХЛ3 предназначен для фронтальной установки в металлические шкафы и щиты. Для монтажа требуется подготовить отверстие по габаритам 135×285 мм. Крепление осуществляется через монтажную плиту, которая должна быть жестко зафиксирована в щите. Подключение проводов - винтовое, с использованием кабелей сечением до 240 мм2. Обязательно соблюдать момент затяжки винтов согласно руководству производителя - перетягивание повреждает контактные поверхности. Съемная рукоятка позволяет применять замки и бирки для предотвращения случайного включения.

Безопасность и стандарты

Разъединитель РЕ19-37-31150-400А-УХЛ3 соответствует требованиям ГОСТ Р 50030.3 и ТУ3424-063-05758109-2012. Наличие видимого разрыва цепи обеспечивает выполнение норм безопасности при работах на оборудовании. Однако из-за степени защиты IP00 устройство не допускает использование вне закрытых щитов - открытая установка запрещена. Работает только в условиях, исключающих попадание воды, пыли и посторонних предметов на контакты.

Преимущества

• Высокая коммутационная способность - выдерживает токи до 26 кА при КЗ
• Долговечность: 10 000 циклов работы обеспечивают длительный срок службы даже при частом использовании
• Съемная рукоятка - удобна для блокировки и контроля доступа
• Широкий диапазон сечений кабелей (до 240 мм2) - совместима с большинством промышленных линий
• Сертифицирована по российским стандартам - легко проходит проверки в промышленных организациях

Ограничения применения

• Не применяется в открытом виде - степень защиты IP00 требует обязательной установки в герметичный щит
• Не является автоматическим выключателем - не защищает от перегрузок и КЗ, требует наличия предохранителей или автоматических выключателей в цепи
• Не рекомендован для частого оперативного включения/отключения более 1–2 раз в день - хотя рассчитан на 10 тыс. циклов, частое использование снижает срок службы контактов
• Не подходит для помещений с высокой запылённостью или агрессивными средами - не имеет пылевлагозащиты

Примеры использования

• Отключение питания станка перед техобслуживанием
• Изоляция участка конвейера при плановом ремонте
• Разъединение входящего кабеля в главном распределительном щите
• Обеспечение видимого разрыва в цепях насосных станций
• Использование в качестве основного рубильника в щитах с мощностью до 160 кВт

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и зажимов - используйте наконечники при необходимости
• При установке в щит обеспечьте свободный доступ к рукоятке - она должна быть легко доступна для быстрого отключения
• Используйте съемную рукоятку с замком LOTO (Lock Out Tag Out) для безопасности персонала
• Регулярно осматривайте контакты на наличие нагара или окисления - особенно при работе с высокими токами
• Не используйте РЕ19-37-31150-400А-УХЛ3 как единственный аппарат защиты - всегда сочетайте с автоматическими выключателями или предохранителями
• При замене устройства сохраняйте оригинальную рукоятку - её потеря усложнит управление и блокировку
