Разъединитель РЕ19-37-31190-400А-УХЛ3 | 113006 КЭАЗ

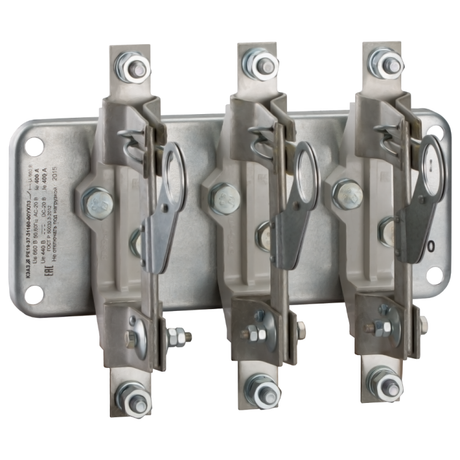

Разъединитель РЕ19-37-31190-400А-УХЛ3 от КЭАЗ - трёхполюсный коммутационный аппарат с функцией предохранительного выключателя, предназначенный для безопасного отключения нагрузки в распределительных щитах при обслуживании или аварийной ситуации. Модель рассчитана на работу в условиях умеренного и холодного климата и совместима со стандартными монтажными платами.

Назначение и область применения

Разъединитель РЕ19-37-31190-400А-УХЛ3 используется для ручного отключения электрической цепи под нагрузкой и создания видимого разрыва в сети. Он применяется там, где требуется надёжное отключение питания перед техобслуживанием - например, в силовых щитах промышленных станков, насосных систем, конвейеров и других объектах с высокими токами. Устройство сочетает функции разъединителя и автоматического выключателя, обеспечивая защиту от перегрузок и коротких замыканий.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 400 А
• Номинальное напряжение изоляции: 1000 В
• Номинальная мощность при AC-3: 160 кВт
• Условный ток короткого замыкания: 26 кА
• Частота: 50 / 60 Гц
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, допускает повышенную влажность
• Степень защиты: IP00 - без внешней защиты, требует установки внутри корпуса или шкафа
• Максимальное сечение кабеля: 240 мм2
• Габаритные размеры: 183×224×285 мм
• Тип подключения: винтовые зажимы
• Тип рукоятки: рычажный механизм с возможностью снятия
• Механическая износостойкость: 10 000 циклов включения/отключения
• Цвет: серый

Совместимость и монтаж

Разъединитель РЕ19-37-31190-400А-УХЛ3 предназначен для установки на монтажную плиту внутри электрических шкафов. Подходит для фронтального монтажа - рукоятка выступает на лицевую сторону корпуса, что позволяет оперативно управлять устройством без вскрытия шкафа. Для монтажа используются стандартные крепления, предусмотренные конструкцией аппарата. Обязательно соблюдайте посадочные размеры: габариты устройства соответствуют 183×224 мм, поэтому проверьте свободное место на панели. Подключение выполняется через винтовые зажимы - максимальное сечение провода - 240 мм2. Нельзя использовать кабели большего сечения - это повредит контактную группу.

Безопасность и стандарты

Разъединитель РЕ19-37-31190-400А-УХЛ3 соответствует требованиям ГОСТ Р 50030.3 и техническим условиям ТУ3424-063-05758109-2012. Конструкция обеспечивает видимый разрыв цепи после отключения - важное условие безопасности при работе на оборудовании. Отсутствие степени защиты IP00 означает, что устройство нельзя устанавливать вне закрытых корпусов - открытая эксплуатация запрещена.

Преимущества

• Высокая коммутационная способность - способен отключать токи до 26 кА при коротком замыкании
• Механическая долговечность - 10 000 циклов работы обеспечивают длительный срок службы даже при частом использовании
• Съёмная рукоятка - позволяет заблокировать положение «выключено» и исключить случайное включение
• Совместимость с типовой монтажной платой - легко интегрируется в существующие щитовые решения
• Широкий диапазон рабочих температур - подходит для холодных помещений и неотапливаемых площадок

Ограничения применения

• Не предназначен для установки на открытом воздухе или во влажных помещениях без дополнительной защиты - степень IP00 не защищает от пыли и влаги
• Запрещён монтаж без корпуса или шкафа - риск поражения током и повреждения контактов
• Не является автоматическим выключателем - не обеспечивает защиту от перегрева без внешних тепловых реле
• Не рекомендован для частого включения/отключения под нагрузкой выше 400 А - это снижает срок службы контактов

Примеры использования

• Главный входной разъединитель в распределительном щите цехового оборудования
• Отключающее устройство перед частотным преобразователем или двигателем мощностью до 160 кВт
• Ручной рубильник для обслуживания системы вентиляции или компрессора
• Изолирующий элемент в системе управления насосной станцией

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте максимум 240 мм2; более толстые жилы не войдут в зажимы
• Обеспечьте доступ к рукоятке - она должна быть легко доступна для оператора, особенно при аварийном отключении
• После установки обязательно закрепите рукоятку в положении «выкл» и примените пломбу, если требуется режим блокировки
• Проверяйте затяжку винтов каждые 6–12 месяцев - ослабление контакта вызывает нагрев и выход из строя
• Для работы в условиях повышенной влажности или пыли - устанавливайте РЕ19-37-31190-400А-УХЛ3 в герметичный шкаф с классом защиты не ниже IP54
