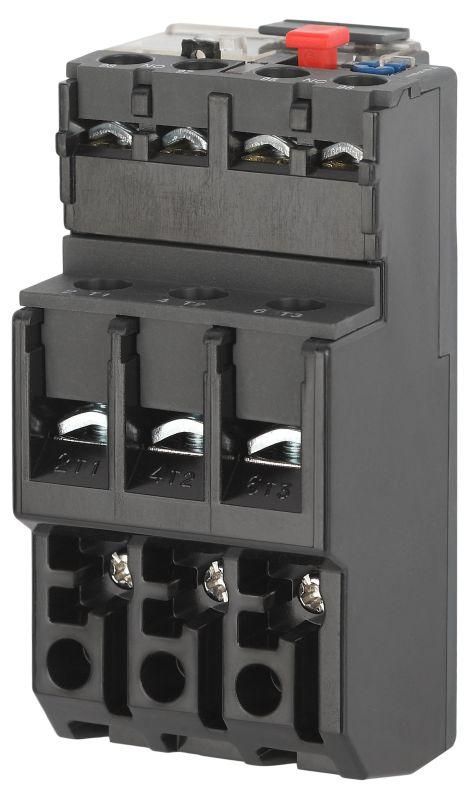

Реле электротепловое PRO DRT10-0001-D016-E РТИ-1306 1-1,6А | Б0050402 ЭРА

Реле электротепловое РТИ-1306 1-1,6А — это защитное устройство от перегрузки для электродвигателей, предназначенное для установки на контакторы серии КТИ и КМИ. Бренд ЭРА обеспечивает надёжную работу устройства в промышленных условиях, а артикул б0050402 позволяет точно идентифицировать модель при заказе.

Назначение и область применения

Реле электротепловое РТИ-1306 1-1,6А защищает электродвигатели от повреждений, вызванных длительными перегрузками, перекосом фаз, затяжным запуском или заклиниванием ротора. Устройство реагирует на увеличение температуры обмоток двигателя через тепловую деформацию биметаллической пластины, что делает его идеальным для постоянной работы в режиме нагрузки. Применяется в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с асинхронными двигателями.

Технические характеристики

• Номинальный ток: 1,6 А — максимальный ток, при котором реле сохраняет работоспособность; срабатывает при превышении этого значения.
• Максимальное рабочее напряжение: 600 В — допустимое напряжение в цепи управления и силовой цепи.
• Количество нормально открытых (НО) контактов: 1 — используется для сигнализации или отключения цепи при аварии.
• Класс защиты: 10 — время срабатывания при 7,2-кратном токе составляет 2–10 секунд, что соответствует стандартному классу для двигателей средней мощности.
• Функция автоматического перезапуска: Да — после остывания реле восстанавливает контакт без manual вмешательства, что удобно для бесперебойных процессов.
• Способ монтажа: Непосредственное крепление — устанавливается прямо на контакторы КТИ/КМИ, не требует дополнительных креплений.
• Тип присоединения главной цепи: Винтовое соединение — надёжная фиксация проводов, подходящая для жил сечением до 2,5 мм².

Совместимость и монтаж

Реле электротепловое РТИ-1306 1-1,6А совместимо исключительно с контакторами серии КТИ и КМИ. Монтировать его можно только на эти модели — другие контакторы не обеспечивают правильного механического и электрического взаимодействия. Подключение силовых проводов выполняется через винтовые зажимы: перед монтажом проверьте плотность затяжки, чтобы избежать нагрева и окисления контактов. Не используйте инструменты с большими усилиями — это может повредить корпус реле.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1 для тепловых реле. Однако само по себе не защищает от короткого замыкания — обязательна установка предохранителей или автоматических выключателей с номиналом, соответствующим току срабатывания реле (до 1,6 А). Без внешнего аппарата защиты использование реле недопустимо.

Преимущества

• Автоматический перезапуск снижает простои оборудования — не требуется ручное включение после срабатывания.
• Прямая установка на контакторы экономит место в щите и уменьшает количество соединений.
• Винтовое присоединение обеспечивает долговечный контакт даже при вибрациях.
• Класс защиты 10 оптимизирован для типичных промышленных двигателей, не слишком чувствителен к кратковременным скачкам тока.

Ограничения применения

• Не применяется для защиты однофазных двигателей с пусковыми конденсаторами — возможны ложные срабатывания.
• Не подходит для частотных преобразователей — тепловое реле не распознаёт несинусоидальные формы тока.
• Запрещена установка в местах с высокой ambient-температурой выше +40 °C — влияет на точность срабатывания.
• Не рекомендуется использовать в условиях сильной пыли или влаги без дополнительной защиты IP — сам реле не имеет указанной степени защиты.

Примеры использования

• Защита двигателя воздушного компрессора на заводе с номинальным током 1,4 А.
• Обеспечение безопасности конвейера в пищевой промышленности, где есть риск заклинивания роликов.
• Стабилизация работы насосной станции в системе водоснабжения при колебаниях напряжения.

Практические советы

• Перед установкой проверьте соответствие тока двигателя значению 1–1,6 А — выбирайте реле с ближайшим меньшим порогом, если двигатель работает на 1,4 А.
• Используйте только оригинальные контакторы КТИ/КМИ — сторонние аналоги могут не обеспечивать нужный контакт между механизмами.
• После каждого срабатывания дайте реле остыть минимум 10 минут — принудительное включение раньше может привести к выходу из строя.
• При использовании в условиях вибраций дополнительно закрепите провода хомутиками, чтобы избежать обрывов.
• Для обслуживания отключите питание и проверьте состояние винтовых зажимов каждые 6 месяцев — окисление контактов — основная причина отказов.
