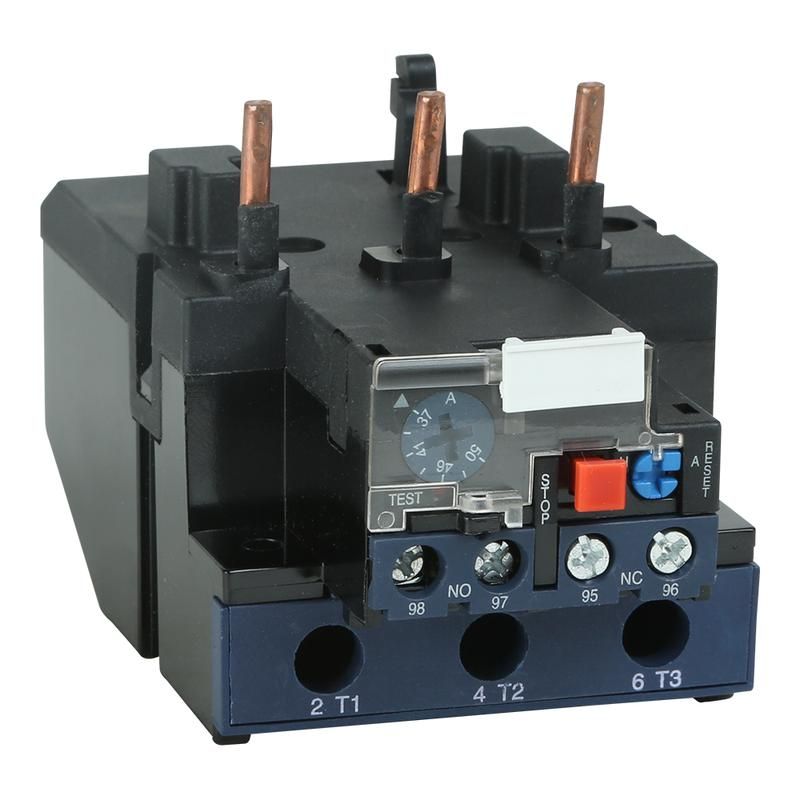

Реле тепловое OptiStart E LRE363-93A 63-80 А, 690 В КЭАЗ (Курский электроаппаратный завод) 330333

Реле тепловое LRE363-93A (63-80A) от КэАЗ предназначено для защиты электродвигателей от перегрузок и обрыва фазы. Устройство работает в паре с контакторами и обеспечивает надежную аварийную отсечку при превышении допустимых токов - особенно важно для оборудования с высокой механической нагрузкой.

Назначение и область применения

Реле тепловое LRE363-93A (63-80A) защищает трехфазные электродвигатели от повреждений из-за длительной перегрузки, перекоса фаз, затяжного пуска или заклинивания ротора. Отключение происходит автоматически при выходе тока за пределы настроенной зоны. Подходит для установки в системы управления:

• Грузоподъёмными механизмами - лифтами, кранами, эскалаторами;
• Насосами и вентиляторами;
• Тепловыми завесами и нагревательным оборудованием;
• Стационарными станками и конвейерами;
• Системами АВР, где требуется гарантированное отключение при отказе одной из фаз.

Технические характеристики

• Номинальный ток: 63–80 А - регулируемый диапазон, позволяет точно адаптировать устройство под конкретный двигатель;
• Номинальное напряжение: 400 В - совместимо с сетями 380–415 В AC;
• Род тока: переменный (AC) - не постоянному току;
• Количество полюсов: 3 - контролирует все три фазы одновременно;
• Количество контактов: 4 нормально открытых (НО) / 2 нормально замкнутых (НЗ) - позволяют сигнализировать состояние и подключать внешние устройства;
• Мощность двигателя: до 37 кВт - соответствует максимальной нагрузке в заданном диапазоне тока;
• Класс защиты: 10A - время срабатывания при 7,2×I_n: 2–10 секунд; оптимально для двигателей с повышенным пусковым моментом;
• Степень защиты IP20: защита от предметов больше 12,5 мм, но не от пыли и воды - требует установки внутри щита;
• Способ монтажа: непосредственное крепление - устанавливается прямо на DIN-рейку или контактный модуль;
• Тип присоединения: винтовое - надёжное, но требует периодической проверки затяжки.

Совместимость и монтаж

LRE363-93A (63-80A) совместим с контактными аппаратами серии KЭАЗ Optima и другими аналогичными модулями, имеющими стандартизированный крепёж. Монтаж выполняется на DIN-рейку шириной 35 мм. Для правильной работы необходимо:

• Подключить провода через винтовые зажимы с усилием 0,6–0,8 Нм - переизбыток момента повредит корпус;
• Убедиться, что температура окружающей среды находится в пределах –25…+60 C;
• Не использовать в условиях частых ударов или вибраций выше 1g - возможны ложные срабатывания;
• Обеспечить доступ к кнопкам “Test” и “Reset” для обслуживания.

Безопасность и стандарты

Реле тепловое LRE363-93A (63-80A) соответствует требованиям ГОСТ IEC 60947-4-1 и международному стандарту IEC 60947-5-1. Обладает сертификатом соответствия ЕАС, что гарантирует безопасность применению в промышленных объектах РФ и стран ЕАЭС.

Преимущества

• Автоматическое отключение при обрыве любой фазы - даже если остальные работают;
• Высокая точность срабатывания благодаря классу 10A - минимизация простоев;
• Чёткая индикация состояния: красный флажок показывает сработавшее реле;
• Фиксированная конструкция без слабых мест - долгий срок службы при соблюдении условий эксплуатации;
• Легко интегрируется в существующие панели управления КЭАЗ.

Ограничения применения

• Не предназначен для защиты однофазных двигателей - только трёхфазные;
• IP20 исключает использование во влажных, запылённых или наружных помещениях без дополнительной защиты;
• Не реагирует на короткие замыкания - обязательно нужен автоматический выключатель перед реле;
• Требуется ручная перезагрузка после срабатывания - нельзя использовать там, где необходима автоматическая попытка восстановления;
• Не рекомендовано для частых пусков более 6 раз в час - риск перегрева биметаллических пластин.

Примеры использования

• На станке с ЧПУ: реле LRE363-93A (63-80A) защищает главный шпиндельный двигатель 37 кВт от заклинивания при обрезке металла;
• В системе вентиляции: при снижении оборотов вентилятора из-за забившихся фильтров - реле отключает питание до перегрева двигателя;
• В лифте: при обрыве одной из фаз питания - реле немедленно прекращает работу, чтобы избежать опасного движения платформы;
• В АВР: когда основной источник отключен, реле следит за током в резервном контуре и отключает двигатель при перегрузке.

Практические советы

• Выбирая реле LRE363-93A (63-80A), сверьте номинальный ток двигателя с диапазоном 63–80 А - лучше выбрать минимально подходящую границу для большей чувствительности;
• Проверьте соответствие площади сечения жил проводов - для 80 А используйте медные провода не менее 25 мм2;
• После каждого срабатывания дайте реле остыть 5–10 минут перед повторным включением;
• Регулярно протирайте поверхность от пыли и проверяйте затяжку винтов каждые 6 месяцев;
• Если используется в холодном помещении - учтите, что при температуре ниже +5C реакция может немного замедляться.
