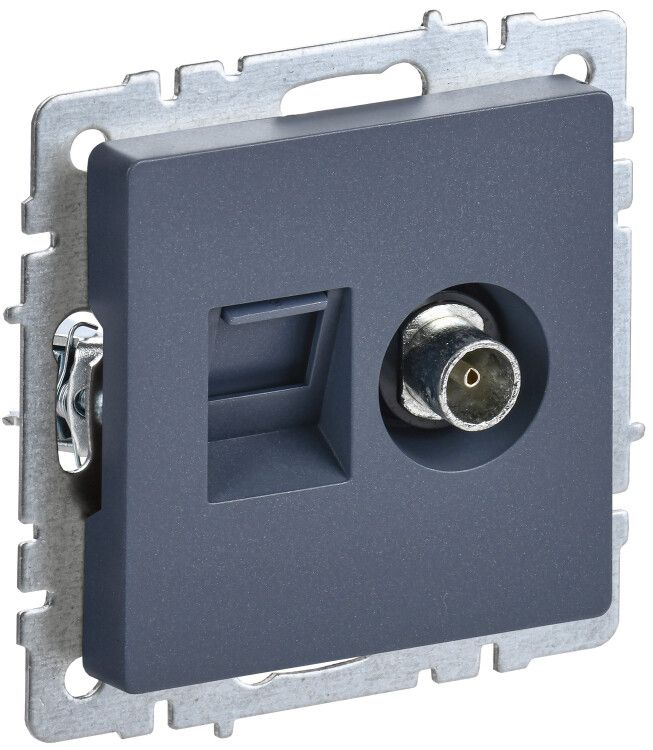

Розетка компьютерная + телевизионная 2-м BRITE РТВ/РК12-БрМ RJ45 кат.5E TV механизм маренго IEK BR-AK20-1-K35

Розетка двойная телевизионная + компьютерная кат.5E РТВ/РК12-БрМ от IEK - это комбинированное устройство для скрытой установки, объединяющее один телевизионный вход и один порт Ethernet Cat.5e в одном корпусе. Подходит для монтажа в жилых и офисных помещениях, где требуется одновременное подключение TV-приёмника и сетевого оборудования. Артикул br-ak20-1-k35 входит в серию BRITE.

Назначение и область применения

Розетка РТВ/РК12-БрМ предназначена для подключения телевизионного сигнала (антенны или спутникового ресивера) и сети Ethernet через кабель категории 5e. Устройство используется там, где необходимо организовать точку доступа к интернету и ТВ-сигналу в одной стеновой нише - например, у телевизора в гостиной, в домашнем кинотеатре или на рабочем месте в офисе. Применяется в новых и реконструируемых объектах жилой, общественной и коммерческой недвижимости.

Технические характеристики

• Тип изделия: информационная розетка с двумя постами
• Выходы: 1 телевизионный (F-разъём), 1 Ethernet (RJ45, Cat.5e)
• Частотный диапазон: 5–862 Гц (соответствует диапазону цифрового ТВ и спутникового вещания)
• Потери сигнала при 860 МГц: ≤2 дБ - минимальное затухание, обеспечивает качественный сигнал даже на длинных линиях
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, не предназначена для влажных помещений
• Климатическое исполнение: У3 - работает при температуре от −10C до +40C, подходит для большинства внутренних помещений в средней полосе России
• Материал корпуса: пластик, устойчивый к механическим воздействиям
• Срок службы: 10 лет при соблюдении условий эксплуатации
• Способ монтажа: скрытая установка в подрозетник
• Крепление: винтовое фиксирование механизма
• Комплектация: механизм с декоративной накладкой
• Цвет: белый (по умолчанию, согласно серии BRITE)

Совместимость и монтаж

Розетка совместима с любыми стандартными подрозетниками диаметром 68 мм. Для монтажа требуются два кабеля: коаксиальный (для ТВ) и витая пара (Cat.5e, 4 пары) для Ethernet. Каждый канал подключается отдельно - кабели не должны пересекаться внутри коробки. Накладка легко снимается для замены или обслуживания. Рекомендуется использовать кабели с экранированием (STP) для снижения помех, особенно рядом с силовыми проводами. Соединения выполняются с помощью винтовых зажимов - не допускается использование обжимных инструментов на самой розетке.

Безопасность и стандарты

Розетка соответствует требованиям ГОСТ Р 50571 и нормам безопасности для слаботочных систем. Серия BRITE прошла тестирование на долговечность и термическую стабильность. Отсутствие металлических частей исключает риск возникновения потенциала между контактами. IP20 позволяет применять устройство только во внутренних помещениях, не подвергающихся воздействию воды и пыли.

Преимущества

• Объединяет два важных канала связи в одном модульном элементе - экономит место и упрощает планировку
• Надёжные винтовые клеммы обеспечивают прочное и долговечное соединение
• Низкий уровень потерь сигнала (≤2 дБ) гарантирует стабильную работу ТВ и интернета
• Совместима с другими изделиями серии BRITE - можно выстроить единый стиль интерьера
• Произведено из материалов премиум-класса - устойчиво к выгоранию и деформации

Ограничения применения

• Не предназначен для наружной установки - IP20 не защищает от влаги и пыли
• Не поддерживает USB, HDMI, аудио или VGA - только TВ и Ethernet
• Не совместим с высокочастотными системами выше 862 МГц (например, некоторые спутниковые системы Ku-band)
• Не рассчитана на питание устройств - только передача сигналов
• Требуется отдельная прокладка двух типов кабелей; нельзя использовать один кабель для обоих функций

Примеры использования

• Подключение телевизора и Smart-TV-приставки к антенне и локальной сети в гостиной
• Организация точки доступа для видеонаблюдения (камера + TV-монитор) в коридоре
• Установка в офисном кабинете для подключения ПК и цифрового ТВ-приёмника
• Монтаж в квартирах новостроек при комплексной прокладке слаботочных систем

Практические советы

• При прокладке кабелей сохраняйте расстояние минимум 15 см между силовым и слаботочным кабелем - это снижает помехи
• Перед подключением проверьте целостность экрана коаксиального кабеля - повреждённый экран вызывает шум в картинке
• Для Ethernet используйте кабель Cat.5e или выше - Cat.5 не обеспечит стабильную скорость Gigabit
• При сборке не перегибайте кабели внутри подрозетника - радиус изгиба должен быть не менее 4 диаметров кабеля
• Артикул br-ak20-1-k35 совпадает с другими изделиями серии BRITE - можно заказывать запчасти и накладки в том же стиле
