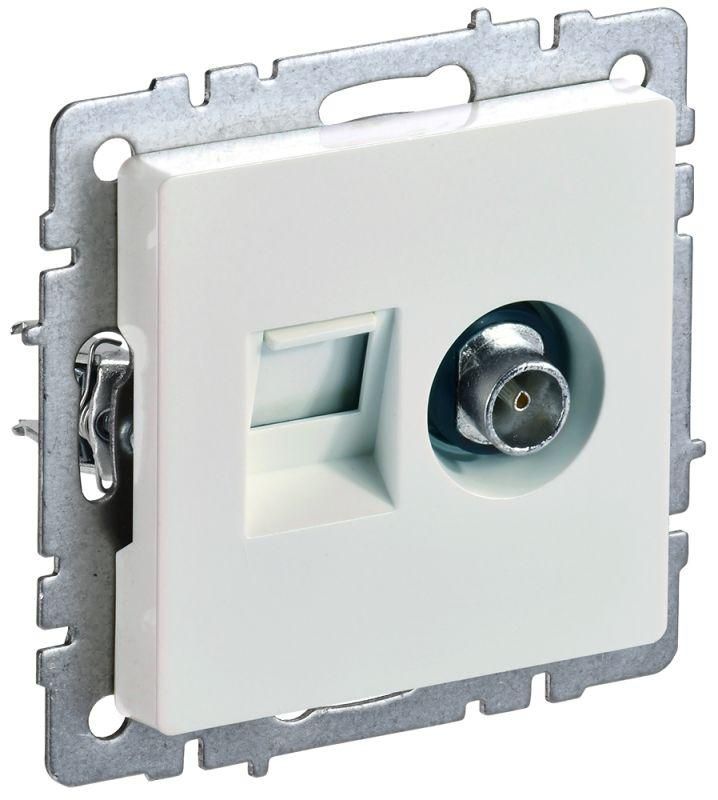

Розетка компьютерная + телевизионная 2-м Brite РТВ/РК12-БрЖ RJ45 кат.5E TV механизм жемчуж. IEK BR-AK20-1-K36

Розетка двойная телевизионная + компьютерная кат.5E жемчужная РТВ/РК12-БрЖ от IEK - это сочетание двух функциональных модулей в одном корпусе: один для антенного сигнала TV, второй - для Ethernet-соединения Cat.5e. Подходит для монтажа в жилых и офисных помещениях, где требуется одновременный доступ к телевизионному сигналу и сети. Артикул br-ak20-1-k36 входит в серию BRITE, обеспечивающую совместимость с другими элементами системы.

Назначение и область применения

Розетка РТВ/РК12-БрЖ предназначена для подключения телевизора через коаксиальный кабель (SAT/TV) и компьютера или сетевого устройства через разъём RJ45 (Cat.5e). Устанавливается в местах, где нужны одновременно видеосигнал и интернет - например, у телевизора в гостиной, в домашнем кинотеатре, на рабочем месте в офисе или в номере отеля. Применяется в новых и реконструируемых объектах с внутренней проводкой.

Технические характеристики

• Тип изделия: информационная розетка с двумя постами
• Выходы: 1 коаксиальный разъём для TV/SAT, 1 разъём RJ45 для Ethernet Cat.5e
• Номинальное напряжение: 220 В - используется только для питания самого механизма, не для передачи энергии
• Частотный диапазон: 5–862 Гц - обеспечивает передачу аналогового и цифрового ТВ-сигнала
• Потери в ответвителе при 860 МГц: 2 дБ - минимальное затухание сигнала, соответствует требованиям качественного телевещания
• Степень защиты: IP20 - защищает от контакта с пальцами, но не от воды и пыли; подходит только для сухих помещений
• Срок службы: 10 лет - при соблюдении условий эксплуатации
• Материал: пластик, устойчивый к механическим воздействиям
• Цвет: жемчужный - матовый оттенок, не бликующий, хорошо сочетается с декором интерьера
• Климатическое исполнение: У3 - рассчитана на работу в условиях умеренного климата, температурный диапазон от −10C до +40C
• Тип крепления: винтовой - фиксируется на монтажной коробке с помощью болтов
• Комплектация: механизм с накладкой - позволяет заменить лицевую часть без перебора проводов

Совместимость и монтаж

Розетка РТВ/РК12-БрЖ совместима с любыми стандартными монтажными коробками глубиной 40–50 мм, используемыми для скрытой установки. Для подключения:

• Коаксиальный вход: подключается к кабелю типа RG-6 или аналогичному с центральным проводником и оплеткой. Нужно правильно обжать штекер F-коннектор.
• RJ45: используется классический T568A или T568B расклад проводов Cat.5e. Кабель заводится в заднюю часть розетки, зажимается контактами.

Не требует внешнего питания. Все соединения выполняются внутри механизма. Установка возможна только после окончания отделочных работ - из-за скрытого способа монтажа.

Безопасность и стандарты

Розетка соответствует требованиям безопасности для бытовых и административных помещений. Серия BRITE прошла проверку на соответствие ГОСТ Р 50571 и другим нормам для электроустановочных изделий. Отсутствие открытых токоведущих частей снижает риск поражения током. IP20 исключает использование во влажных зонах - нельзя устанавливать в ванной, кухне рядом с мойкой или на улице.

Преимущества

• Объединяет два важных канала (TV и Ethernet) в одной точке - экономит место и уменьшает количество отверстий в стене
• Жемчужный цвет легко вписывается в современные интерьеры, особенно в паре с другими изделиями серии BRITE
• Винтовые зажимы обеспечивают прочную фиксацию проводов - меньше риска потери связи из-за плохого контакта
• Замена накладки возможна без демонтажа всей розетки - удобно при повреждении или изменении дизайна
• Низкий уровень потерь сигнала (2 дБ) гарантирует стабильное качество изображения даже при длинных трассах

Ограничения применения

• Не предназначен для передачи электропитания - только для сигналов TV и Ethernet
• IP20 запрещает применение в помещениях с повышенной влажностью - ванная, баня, бассейн, кухня с открытой зоной готовки
• Поддерживает только Cat.5e - не подходит для Gigabit-сетей выше 1 Гбит/с, если используются кабели ниже категории
• Не имеет USB, HDMI или других современных интерфейсов - для них нужна отдельная розетка
• Работает только в системе “звезда” - не поддерживает последовательное соединение между несколькими розетками

Примеры использования

• У телевизора в гостиной - подключение антенного кабеля и LAN-провода для Smart-TV или игровой приставки
• На рабочем столе в офисе - одновременная работа с интернетом и просмотром телевизионных каналов
• В комнате отеля - обеспечение гостей доступом к эфирному ТВ и Wi-Fi маршрутизатору через кабель
• В учебном кабинете - подключение медиапроектора и компьютера к сети и телевизионному источнику

Практические советы

• Перед монтажом проверьте тип кабеля: для TV - коаксиальный (RG-6), для Ethernet - витая пара Cat.5e или выше
• При прокладке кабелей не допускайте их скручивания и перегибов - это увеличивает потери сигнала
• При подключении RJ45 используйте тестер - он покажет правильность распиновки и целостность всех пар
• Учитывайте посадочный диаметр: розетка рассчитана на стандартные монтажные коробки Ø 68 мм
• Если планируете использовать PoE (питание по Ethernet), убедитесь, что вся система (кабель, коммутатор, устройство) поддерживает этот режим - сама розетка не влияет на питание, но должна выдерживать нагрузку
• Для долговечности не закрывайте розетку плотным декором - это затрудняет доступ и вызывает перегрев при длительной работе оборудования
