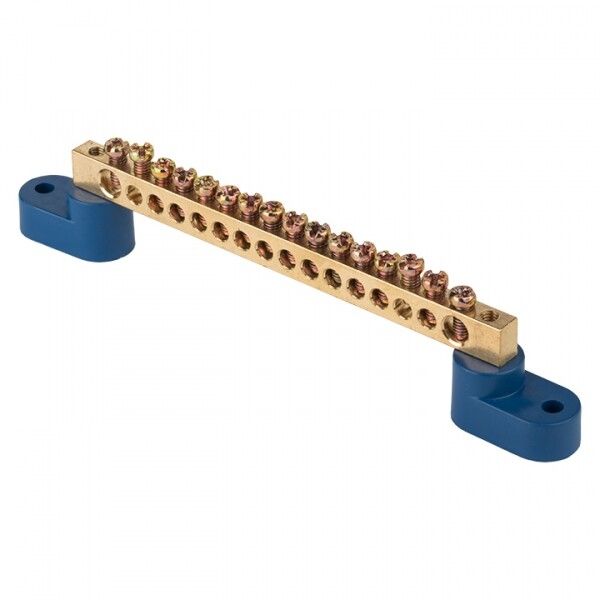

Шина нулевая N 6х9 16 отверстий 2 синих угловых изолятора латунь PROxima EKF sn0-2-63-16

Шина нулевая N 6х9 мм 16 отверстий латунь 2 синих угловых изолятора от EKF серии PROxima - это надёжный элемент для распределения нулевого провода в щитах промышленного оборудования. Латунная контактная группа и два синих изолятора обеспечивают безопасное соединение проводников сечением 1,5–10 мм2.

Назначение и область применения

Эта шина используется для присоединения нулевых проводников (N) в распределительных устройствах. Подходит для сборки щитов в системах НКУ (низковольтные коммутационные устройства) и других промышленных объектах, где требуется надёжное и компактное распределение нуля. Установка происходит на шинопровод - шина фиксируется на DIN-рейке через изоляторы, не требует сверления корпуса.

Технические характеристики

• Количество контактов: 16
• Материал контактов: латунь с оцинкованным покрытием
• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Габариты: 6×9 мм (толщина × высота)
• Диапазон сечений проводников: 1,5–10 мм2
• Тип подключения: винтовой
• Способ монтажа: на шинопровод (DIN-рейка)
• Степень защиты: IP00 (без внешней защиты - требует установки внутри закрытого щита)
• Рабочая температура: от –40 C до +105 C
• Цвет изоляторов: синий

Совместимость и монтаж

Шина совместима с любыми DIN-рейками стандарта EN 60715. Монтаж выполняется путём защёлкивания на рейку через два синих угловых изолятора - они исключают случайное замыкание на корпус. Для подключения используйте провода сечением 1,5–10 мм2. Каждый винт затягивается отвёрткой с плоским жалом. Не перетягивайте - оцинкованное основание винта имеет округлую форму, чтобы не повредить жилу.

Изоляторы позволяют использовать шину в щитах с металлическими стенками. Обязательно проверьте, что шина не касается заземлённых частей корпуса - IP00 не обеспечивает защиты от прикосновения или попадания сторонних предметов.

Безопасность и стандарты

Контактная группа изготовлена из оцинкованной латуни - это снижает риск электрохимической коррозии при смешанном использовании медных и алюминиевых проводов. Изоляторы сделаны из самозагасающего пластика, не поддерживающего горение. Соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств распределения нуля.

Преимущества

• Оцинкованное покрытие контактов - допускает одновременное подключение меди и алюминия без риска окисления.
• Круглое основание винта - предотвращает перерезание жилы при затяжке.
• Два синих изолятора - обеспечивают механическую стабильность и визуальное отличие от PE-шин.
• Высокая термостойкость - работает при экстремальных температурах, включая холодные склады и нагреваемые помещения.
• Компактный размер - удобно встраивать в плотные щиты.

Ограничения применения

Не применяйте вне закрытого щита - степень защиты IP00 не защищает от пыли, влаги и прикосновения. Не используйте для заземления (PE) - цвет изоляторов синий, что соответствует нулевой шине; для PE нужны зелёно-жёлтые изоляторы. Не подключайте провода сечением менее 1,5 мм2 или более 10 мм2 - возможен перегрев или плохой контакт.

Примеры использования

• Щиты управления насосными станциями
• Распределительные пункты на конвейерных линиях
• Автоматические системы освещения в цехах
• Щитовые комнаты на заводах с высокой влажностью (при условии герметичного корпуса)

Практические советы

• Перед монтажом проверьте, что все провода имеют одинаковое сечение - так легче равномерно распределить нагрузку между контактами.
• Затягивайте винты усилием 0,8–1,2 Нм - слишком слабо - плохой контакт, слишком сильно - деформация латуни.
• Если в щите много шин - помечайте каждую этикеткой: “N” или “PE”, чтобы избежать ошибок при обслуживании.
• При замене старой шины - отключите питание, даже если вы уверены, что нуль не под напряжением. Проверьте тестером.
• Артикул sn0-2-63-16 - это точный идентификатор для заказа запасных частей или аналогов в будущем.
