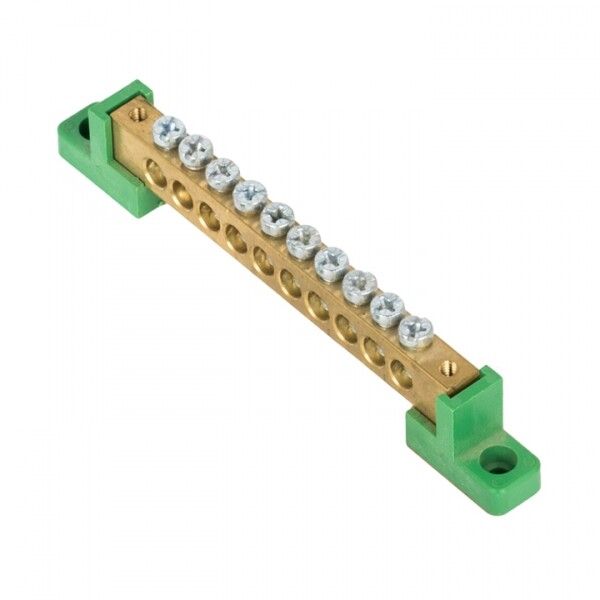

Шина нулевая PE 8х12 10 отвер. латунь с контактной пластиной 2 зел. угловых изолятора PROxima EKF sn0-125-10-2-pe

Шина нулевая PE 8x12 мм 10 отверстий латунь с контактной пластиной 2 зелёных угловых изолятора от EKF серии PROxima - это надёжный элемент для организации систем заземления и нулевого провода в распределительных устройствах промышленного типа. Устройство обеспечивает безопасное и долговечное соединение многожильных и одножильных проводников сечением 2,5–16 мм2.

Назначение и область применения

Шина нулевая PE используется для присоединения защитных заземляющих проводников (PE) в щитах и распределительных устройствах. Применяется в комплектных устройствах (НКУ), силовых щитах, панелях управления и других объектах промышленной автоматизации. Подходит для монтажа в условиях повышенной влажности, перепадов температур и механических нагрузок благодаря прочному материалу и защищённой конструкции.

Технические характеристики

• Номинальный ток: 125 А
• Номинальное напряжение: 400 В
• Материал корпуса: латунь с оцинкованным покрытием
• Количество точек подключения: 10
• Диапазон сечений проводников: 2,5 – 16 мм2
• Размеры шины: 8×12 мм
• Способ монтажа: крепление на шинопровод
• Степень защиты: IP00 (без внешней защиты, требует установки внутри закрытого щита)
• Рабочий температурный диапазон: от -40 C до +105 C
• Количество полюсов: 1
• Цвет изоляторов: зелёный

Совместимость и монтаж

Шина нулевая PE 8x12 мм 10 отверстий латунь с контактной пластиной 2 зелёных угловых изолятора монтируется исключительно на DIN-рейку через специальные крепления шинопровода. Для фиксации используются два зелёных угловых изолятора - они обеспечивают гальваническую развязку от металлического корпуса щита. Каждое отверстие оснащено винтом с круглой головкой, что предотвращает повреждение жил провода при затяжке. Подключение выполняется винтовым способом - достаточно ослабить винт, вставить проводник и затянуть моментом 0,8–1,2 Нм.

Безопасность и стандарты

Изоляторы изготовлены из самозагасающего пластика, не поддерживающего горение - соответствуют требованиям безопасности при возгорании. Материал контактов - оцинкованная латунь - снижает риск электрохимической коррозии при смешанном использовании медных и алюминиевых проводников. Общая конструкция соответствует ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств сборки. Отсутствие степени защиты IP00 означает, что шина должна применяться только во внутренних частях закрытых щитов.

Преимущества

• Оцинкованное покрытие контактов позволяет безопасно подключать как медные, так и алюминиевые проводники без риска окисления.
• Круглая форма головки винта не режет жилы провода даже при переизбытке усилия.
• Высокая термостойкость материала (до +105 C) гарантирует работу в нагреваемых средах.
• Два зелёных изолятора обеспечивают визуальный контроль и надёжную изоляцию от корпуса.
• Шина совместима с большинством стандартных шинопроводов EKF серии PROxima.

Ограничения применения

• Не допускается использование вне закрытых электрощитов - степень защиты IP00 не защищает от пыли, влаги и случайного прикосновения.
• Не предназначен для монтажа на открытые поверхности или в помещениях с высокой запылённостью без дополнительной защиты.
• Подключение проводников сечением менее 2,5 мм2 или более 16 мм2 недопустимо - возможен перегрев или плохой контакт.
• Не рекомендуется использовать в качестве фазной или нулевой (N) шины - предназначена исключительно для PE-проводников.

Примеры использования

• Щиты управления насосными станциями
• Распределительные пункты на заводах и цехах
• Автоматические линии конвейеров
• Электроустановки с частотными преобразователями
• Объекты ЖКХ с групповым заземлением

Практические советы

• Перед монтажом проверьте соответствие сечения провода диапазону 2,5–16 мм2 - используйте калибратор или штангенциркуль.
• При подключении алюминиевых проводов слегка зачистите жилу и нанесите антиоксидантную пасту - продлит срок службы контакта.
• Не затягивайте винты слишком сильно - максимальный крутящий момент 1,2 Нм; избыток усилия деформирует контактную пластину.
• При установке нескольких шин на одной рейке соблюдайте минимальный интервал между ними - не менее 10 мм для теплоотвода.
• Шина нулевая PE 8x12 мм 10 отверстий латунь с контактной пластиной 2 зелёных угловых изолятора от EKF серии PROxima легко заменяется - её можно вынуть из шинопровода без демонтажа всего щита.
